Приложение на Георадар: Какво Открива под Вашия Парцел?

Покупката на парцел или стартирането на строителен проект са свързани със значителни инвестиции и очаквания. Докато повечето собственици и предприемачи се фокусират върху видимите аспекти – локация, денивелация, регулация – истинските рискове и възможности често остават скрити точно под повърхността. В миналото единственият начин да се разбере какво крие теренът беше чрез скъпи, бавни и инвазивни методи като сондиране или пробно изкопаване. Днес технологиите ни предоставят елегантно и прецизно решение.

Георадарът (Ground Penetrating Radar – GPR) се е утвърдил като мощен инструмент в геофизиката, строителството и инженерните науки. Макар често да се асоциира предимно с откриването на подземни води за сондажи – услуга, в която ние от Buildings Audit сме високо специализирани – спектърът на неговите възможности е значително по-широк. Разбирането на пълното приложение на георадар е ключово за всеки, който планира изкопни работи, строителство, или просто иска да опознае своя имот в дълбочина.

Тази статия има за цел да разгледа детайлно как GPR технологията трансформира начина, по който подхождаме към подземните проучвания, като се фокусира върху нейните приложения отвъд хидрогеологията – от картиране на критична инфраструктура до геотехнически анализи и откриване на исторически структури.

Какво представлява георадарът (GPR) и как работи?

Преди да се потопим в специфичните приложения, е важно да разберем основите на технологията. Георадарът е неинвазивен геофизичен метод, който използва радарни импулси за изобразяване на подповърхностните слоеве. Това е, на практика, „ехограф“ за земята.

Принцип на действие: Електромагнитни отражения

Системата GPR се състои от предавателна и приемна антена, както и контролен блок за обработка на данните. Процесът работи по следния начин:

Емитиране на сигнал: Предавателят изпраща високочестотни електромагнитни вълни (обикновено в диапазона от 10 MHz до 2.6 GHz) в земята.
Проникване: Тези вълни пътуват през различните материали под повърхността. Скоростта им се определя от физичните свойства на материала, по-специално от неговата диелектрична проницаемост.
Отражение (Рефлексия): Когато вълната срещне граница между два различни материала (например, преход от почва към метална тръба, от пръст към скала, или от суха към водонаситена зона), част от енергията се отразява обратно към повърхността поради разликата в диелектричните свойства.
Детекция: Приемната антена улавя отразения сигнал.
Анализ: Контролният блок измерва времето, необходимо на сигнала да се върне (two-way travel time), както и силата (амплитудата) на отражението.

Резултатът от сканирането се визуализира като радарограма – двуизмерен профил на подповърхността. Опитните оператори интерпретират тези радарограми, за да идентифицират обекти и геоложки структури, които често се появяват като характерни хиперболи или плоски отражатели.

Ключовият фактор: Честота на антената

Изборът на честота на антената е критичен и представлява компромис между дълбочина на проникване и резолюция:

Ниски честоти (под 200 MHz): Осигуряват по-голяма дълбочина на проникване (до 30-50 метра в идеални условия), но с по-ниска резолюция. Подходящи са за дълбоки геоложки проучвания и откриване на големи обекти.
Средни честоти (200 MHz до 800 MHz): Най-универсалният диапазон, използван за откриване на инфраструктура, основи и средно големи обекти на дълбочина до 4-8 метра.
Високи честоти (над 900 MHz): Предлагат много висока резолюция за детайлно изследване на плитки слоеве (първите 1-2 метра), като арматура в бетон, но проникването им е ограничено.

Ограничения и почвени условия

Ефективността на георадара не е универсална. Съставът на почвата е най-важният ограничаващ фактор. Високопроводими материали като влажни глинести почви, тиня или почви, наситени със солена вода, силно затихват (абсорбират) радарния сигнал, което драстично намалява дълбочината на изследване. Обратно, сухи, песъчливи почви или масивни скали (гранит, варовик) позволяват отлично проникване.

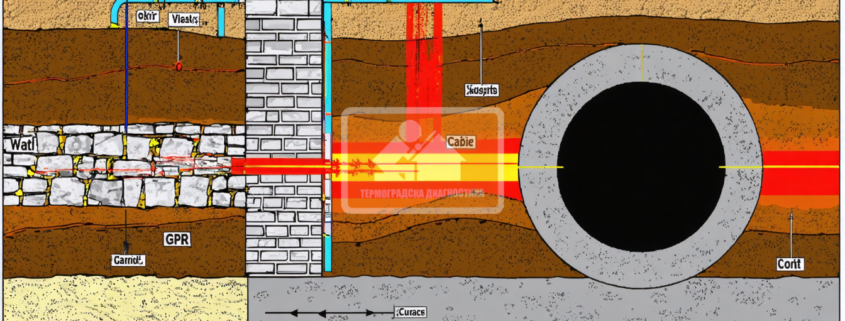

Картиране на подземна инфраструктура: Скритата мрежа под краката ни

Един от най-честите и критични проблеми при стартиране на изкопни работи, особено в урбанизирани територии или стари индустриални зони, е липсата на точна и актуална документация за подземните комуникации. Стари карти често са непълни, неточни или изобщо липсват. Това приложение на георадар е може би най-важното за гарантиране на безопасността и предотвратяване на скъпоструващи аварии.

Рисковете при изкопни работи „на сляпо“

Значението на предварителното проучване не може да бъде подценено. Изкопните работи без информация за подземната инфраструктура крият огромни рискове:

Опасност за живота и здравето: Удар с багер по газопровод или кабел високо напрежение може да доведе до експлозия или токов удар с фатални последици.
Финансови загуби: Разходите за ремонт на прекъсната инфраструктура са значителни. Към тях се добавят и неустойки за прекъсване на услугата (електричество, интернет, вода).
Забавяне на проекта: Аварийните ремонти и необходимостта от препроектиране водят до сериозни забавяния в графика на строителството.

Инвестицията в георадарно сканиране преди първата копка е минимална в сравнение с потенциалните разходи и рискове от инцидент.

Идентификация на тръбопроводи (ВиК, газ, отопление)

GPR може успешно да локализира различни видове тръбопроводи, независимо от материала, от който са изработени – предимство пред традиционните електромагнитни локатори, които откриват само метални проводи.

Метални тръби (стомана, чугун): Те са силно отразяващи и обикновено се визуализират много ясно на радарограмата, генерирайки силни хиперболи.
Неметални тръби (PVC, полиетилен, азбестоцимент): Тези материали имат по-ниска диелектрична разлика спрямо околната почва. Въпреки това, опитните специалисти могат да ги идентифицират, като търсят отражения от самия флуид в тръбата (водата има висок контраст) или от нарушената зона на почвата около тръбата (т.нар. „траншеен ефект“).
Бетонови колектори и канали: Големите бетонови структури също са ясно видими. GPR може да помогне не само за тяхното локализиране, но и за оценка на състоянието им – например, откриване на слягания около колектора.

Локализиране на електрически и комуникационни кабели

Прекъсването на захранващ или оптичен кабел може да има сериозни последици.

Силови кабели: Георадарът има предимството, че може да открива и кабели, които не са под напрежение, както и да даде по-точна информация за дълбочината им в сравнение с кабелотърсачите.
Комуникационни кабели (оптични влакна): Традиционните методи често са неефективни при оптичните кабели, тъй като те не провеждат електричество. GPR е един от малкото надеждни методи за локализиране на оптични трасета и защитни HDPE тръби, в които са положени.

Казус 1: Избягване на критична авария при строеж на логистичен център

Ситуация: Инвеститор планира изграждането на нов логистичен център в район с бивша индустриална дейност. Наличната документация за подземната инфраструктура е оскъдна и стара. Проектът предвижда дълбоки изкопи.

Предизвикателство: Висок риск от прекъсване на неизвестни комуникации, обслужващи съседни действащи предприятия.

Решение: Извършено е цялостно георадарно проучване на парцела по гъста мрежа от профили.

Резултати: Георадарът идентифицира няколко критични обекта, неотразени в картите:

Магистрален водопровод (стоманен, Ф500), пресичащ диагонално парцела точно през зоната на планираните основи.
Пакет от кабели средно напрежение, захранващи съседен завод.

Изход: Благодарение на навременната информация, проектантите успяха да коригират разположението на сградата и да планират изкопните работи така, че да избегнат конфликт с критичната инфраструктура. Инвеститорът спести стотици хиляди левове от потенциални аварии, неустойки и забавяния.

Геотехнически и строителни приложения на георадара

Освен за локализиране на изкуствени обекти, георадарът е мощен инструмент за характеризиране на естествената геоложка среда. Тази информация е жизненоважна за проектирането на основите, оценката на стабилността на терена и планирането на земните работи.

Определяне на нивото на скалната основа (Bedrock Profiling)

Един от най-важните въпроси в геотехниката е: „На каква дълбочина е здравата скала?“. Отговорът директно влияе върху типа на фундиране (плитко или дълбоко) и съответно върху бюджета на строителството.

GPR е изключително ефективен при определяне на границата между по-меките повърхностни седименти (почва, глина, пясък) и твърдата скална основа. Тази граница обикновено представлява силен контраст в диелектричните свойства и се визуализира като ясен, непрекъснат отражател на радарограмата.

Ползи от профилирането на скалната основа:

Оптимизиране на фундирането: Позволява на инженерите да изберат най-икономически изгодния тип основи.
Оценка на обема на изкопите: Помага за точното изчисляване на обема на скалната маса, която трябва да бъде изкопана или взривена – критичен фактор за бюджетирането.
Идентифициране на рискови зони: Откриване на неравномерности в скалната основа (например, скрити долини или върхове), които могат да повлияят на стабилността на строежа.

Откриване на кухини, сипеи и зони на слягане (Void Detection)

Може би най-коварният геоложки риск са подземните кухини. Те могат да бъдат естествени (карстови пещери, каверни) или изкуствени (стари минни галерии, изоставени тунели, недобре уплътнени насипи). Често срещана причина в градска среда са течове от спукани канали, които бавно отмиват почвата, образувайки кухини под настилката.

Слягането на земната повърхност над тези кухини може да доведе до катастрофални щети по сгради и инфраструктура. Георадарът е водещ инструмент за превантивно откриване на такива аномалии.

Визуализация на кухини: Кухините, пълни с въздух или вода, създават много силен диелектричен контраст и се визуализират ясно.
Идентификация на зони на разуплътняване: Дори преди формирането на отворена кухина, GPR може да засече зони, където почвата е с по-ниска плътност (разуплътнена), което е индикатор за започващ процес на слягане или суфозия.

Екипите на Buildings Audit използват специализирани GPR конфигурации за детайлно изследване на терени с висок риск от слягане, предоставяйки критична информация за безопасността на бъдещия строеж.

Анализ на почвените слоеве и стратиграфия

Георадарът може да предостави детайлна картина на стратиграфията на терена – последователността и дебелината на различните почвени слоеве (глина, пясък, чакъл). Това приложение на георадар е полезно за оценка на носимоспособността на почвата и идентифициране на слаби зони, торфени лещи или неконтролирани насипи, които могат да компрометират основите.

Откриване на заровени структури и историческо наследство

В парцели с история, особено в градска среда или археологически значими райони, често се налага строителство върху терени, където преди това са съществували други постройки.

Идентифициране на стари основи и зидове

Срещата с непредвидена масивна стоманобетонна основа по време на фундиране може да спре строителството за седмици и да наложи скъпоструващо препроектиране или допълнителни работи по разрушаване и извозване.

Георадарът ефективно идентифицира тези скрити структури. Бетонът, каменните или тухлените зидове се отличават ясно от околната почва поради различната си плътност и структура. GPR сканирането може да определи:

Местоположение и конфигурация: Точните граници на старите основи.
Дълбочина: На каква дълбочина започват и свършват структурите.
Запълнени сутерени: Идентифициране на зони, които са били сутерени или големи изкопи, впоследствие запълнени с насипен материал. Тези зони често са нестабилни и неподходящи за фундиране.

Археологически обекти

България е страна с богато историческо минало. Навременното идентифициране на археологически обекти е важно не само за опазването на културното наследство, но и за управлението на графика на проекта.

Според Закона за културното наследство, при откриване на археологически обекти по време на строителни работи, инвеститорът е длъжен незабавно да спре дейността. Предварителното георадарно проучване може да помогне да се избегнат тези скъпоструващи прекъсвания. Ако GPR покаже наличие на потенциални археологически структури (например стари настилки, некрополи), могат да се планират спасителни археологически разкопки преди старта на основното строителство.

Казус 2: Оптимизиране на фундирането върху неравен терен

Ситуация: Предстои изграждане на жилищен комплекс от няколко сгради. Предварителните геоложки сондажи (които са точкови измервания) показват значителни вариации в дълбочината до скалната основа, но не дават пълна картина.

Предизвикателство: Риск от неправилно проектиране на основите, ако се разчита само на интерполация между сондажите.

Решение: Извършено е широкоплощно сканиране с нискочестотен георадар, за да се създаде непрекъснат профил на скалната основа под целия парцел.

Резултати: Георадарното проучване разкри неочакван подземен „хълм“ от здрава скала в една част на парцела и дълбока „падина“, запълнена с меки седименти в друга. Сондажите бяха пропуснали тези екстремни точки.

Изход: Информацията позволи на конструкторите да оптимизират дизайна. Сградите върху скалния хълм бяха проектирани с икономични плитки основи, докато тези в зоната на падината бяха проектирани с пилотно фундиране, достигащо до здрава основа. Това спести значителни средства от излишни изкопи в едната зона и предотврати риска от нестабилност в другата.

Екологични проучвания и управление на отпадъци

Георадарът намира широко приложение и в сферата на екологията и опазването на околната среда. Способността му да идентифицира нарушения в почвената структура и заровени чужди тела го прави ценен инструмент за оценка на екологичното състояние на даден терен – особено важно при т.нар. „brownfield“ проекти (развитие на стари индустриални терени).

Откриване на нерегламентирани сметища и заровени отпадъци

Често срещана практика в миналото е била заравянето на строителни или дори опасни отпадъци директно на терена.

GPR може ефективно да очертае границите на такива нерегламентирани сметища. Заровените отпадъци създават хаотична и хетерогенна картина на радарограмата, която рязко контрастира с естествената, подредена стратиграфия на околния терен. Могат да бъдат идентифицирани заровени бетонни блокове, арматура и смесени отпадъци.

Откриването на такива зони е критично преди покупка на имот или стартиране на строеж, тъй като ремедиацията (почистването) на терена може да бъде изключително скъпо, а наличието на такива отпадъци създава нестабилна основа за строителство.

Локализиране на подземни резервоари (USTs) и варели

Подземните резервоари за съхранение на горива (USTs – Underground Storage Tanks), често срещани в стари бензиностанции, автобази или производствени предприятия, представляват сериозен екологичен риск. С времето тези резервоари корозират и започват да изпускат съдържанието си в почвата и подпочвените води.

Много от тези резервоари са изоставени и забравени, без налична документация. Георадарът е идеалният инструмент за тяхното локализиране. Металните резервоари и варели се визуализират като много силни, ясно очертани обекти. Навременното им откриване позволява безопасното им отстраняване и предотвратяване на сериозни екологични щети.

Казус 3: Скрити екологични рискове в парцел за жилищно строителство

Ситуация: Предприемач закупува атрактивен парцел с цел изграждане на комплекс от еднофамилни къщи. В миналото на това място е имало стара селскостопанска постройка, разрушена преди години.

Предизвикателство: По време на началните изкопни работи се появяват съмнения за заровени отпадъци поради необичайно оцветяване на почвата.

Решение: Строителството е спряно и се извършва спешно георадарно проучване на целия имот.

Резултати: Сканирането разкрива две основни проблемни зони:

Голяма площ, характеризираща се с хаотични отражения на дълбочина до 3 метра – индикация за заровени смесени строителни отпадъци.
Локализиран силен метален отражател. След разкопаване се оказва, че това е стар, корозирал подземен резервоар за дизелово гориво, от който има изтичане.

Изход: Наложи се скъпоструваща ремедиация на парцела – изкопаване и извозване на замърсената почва и отпадъците, както и безопасно демонтиране на резервоара. Ако георадарното проучване беше направено преди покупката, предприемачът щеше да е наясно с тези скрити разходи и да предоговори цената.

Ролята на експертизата в георадарните проучвания

Разбирането на широкото приложение на георадар е само първата стъпка. Притежаването на оборудването не е достатъчно, за да се гарантират надеждни резултати. Ключът към успешното GPR проучване се крие в методологията на работа и експертизата в интерпретацията на данните.

Изкуството на интерпретацията на данни

Радарограмите не са просто „снимки“. Те са сложни записи на взаимодействието на електромагнитните вълни с подземната среда. Интерпретацията им изисква задълбочени познания по физика, геология и строителство. Необходим е опит за разпознаване на фините детайли, филтриране на шума и различаване на реални обекти от артефакти (фалшиви сигнали, многократни отражения).

Съвременно оборудване и мултидисциплинарен подход

Професионалните компании инвестират в съвременни георадарни системи, включващи антени с различни честоти или мултичестотни масиви, което позволява адресирането на широк спектър от задачи в рамките на едно посещение.

Ние от Buildings Audit често комбинираме GPR с други геофизични методи и високоточни GPS/GNSS системи за георефериране на събраните данни. Това гарантира, че локализираните обекти и структури могат да бъдат точно нанесени върху кадастрални карти и архитектурни проекти. Ние не предоставяме сурови данни; ние предоставяме ясни, разбираеми и приложими резултати, които директно подпомагат процеса на вземане на решения.

Често задавани въпроси (FAQ)

Колко дълбоко може да „види“ георадарът?

Дълбочината зависи от честотата на антената и проводимостта на почвата. В идеални условия (сухи пясъци или скали) може да достигне до 30-50 метра с нискочестотни антени. В силно проводими среди (влажни глини) проникването може да бъде ограничено до по-малко от метър. За стандартни инфраструктурни и строителни проучвания в България, обичайната ефективна дълбочина на изследване е между 2 и 10 метра.

Колко точно е локализирането на обекти?

Хоризонталната точност е много висока, особено когато се използва прецизен GPS. Вертикалната точност (дълбочината) зависи от точното калибриране на скоростта на вълните в конкретната почва. Обикновено точността на дълбочината е в рамките на 5-10% от реалната дълбочина.

Може ли георадарът да определи материала на открития обект?

GPR не може директно да идентифицира материала (например, да каже „това е мед“). Той измерва разликите в диелектричните свойства. Въпреки това, металните обекти генерират много по-силни отражения от неметалните. Опитните оператори могат да направят обосновано предположение за материала въз основа на силата на сигнала, формата на обекта и контекста.

Може ли георадарът да открие ПВЦ тръби?

Да, въпреки че е по-трудно от откриването на метални тръби. Успехът зависи от размера на тръбата, дълбочината, вида на почвата (контраста) и дали тръбата е пълна с вода или въздух. Съвременните системи и опитните оператори успешно се справят с тази задача в повечето случаи.

Какви са условията за провеждане на проучване?

Теренът трябва да бъде относително равен и проходим за антената (която обикновено се бута на количка). Висока растителност, храсти и отломки могат да затруднят достъпа и да влошат качеството на данните. GPR може да се използва върху асфалт, бетон и паваж без проблем.

Гарантира ли GPR, че ще открие всичко под земята?

Не. GPR е мощен инструмент, но има своите ограничения. Обекти, които са твърде малки, твърде дълбоки или нямат достатъчен контраст спрямо околната среда, може да останат незабелязани. Също така, в много сложни среди с множество пресичащи се комуникации, интерпретацията може да бъде затруднена. Въпреки това, GPR значително намалява несигурността и е най-добрият наличен неинвазивен метод за подземни проучвания.

Замества ли георадарът необходимостта от сондажи?

Не напълно. Те са допълващи се методи. Георадарът предоставя бърза, непрекъсната картина и идентифицира аномалии. Сондажите предоставят директна информация и позволяват вземане на проби. Най-добрият подход е използването на георадар за предварително проучване и оптимизиране на сондажната програма, насочвайки сондажите към най-критичните зони.

Заключение: Инвестицията в знание преди първата копка

Земята под краката ни е сложна и динамична среда, криеща както природни особености, така и следи от минала човешка дейност. Да се предприемат строителни или изкопни работи „на сляпо“ е неоправдан риск в 21-ви век.

Разнообразното приложение на георадар го превръща в незаменим инструмент за всеки етап от жизнения цикъл на един проект – от предварителната оценка на парцела, през проектирането, до самото строителство. Освен за откриване на вода, GPR технологията предоставя критична информация за подземната инфраструктура, геотехническите условия, археологическите обекти и екологичните рискове.

Чрез неинвазивното „осветяване“ на подземния свят, георадарът помага за вземането на информирани решения, оптимизиране на разходите, гарантиране на безопасността и предотвратяване на скъпоструващи изненади.

Искате да знаете какво има под парцела ви? Заявете сканиране с георадар

Не оставяйте успеха на вашия проект на случайността. Скритите рискове под повърхността могат да доведат до скъпоструващи изненади, забавяния и опасни инциденти.

Независимо дали планирате да строите нова сграда, да полагате инфраструктура, да закупите имот, или имате съмнения за кухини и заровени обекти, екипът на Buildings Audit разполага с необходимата експертиза и модерно оборудване за извършване на детайлни георадарни проучвания на вашия терен.

Свържете се с нас днес, за да обсъдим вашите нужди и да заявите професионално сканиране с георадар. Инвестирайте в сигурност и планирайте бъдещето си на здрава основа.
