Прегряващи кабели и спиране на сървъри: Тихите заплахи за Вашия бизнес, които струват милиони

В съвременния бизнес свят повечето мениджъри се страхуват от видимите заплахи – пробиви в сигурността, пазарни сътресения или логистични кошмари. Но най-скъпоструващата заплаха често е напълно невидима. Тя не вдига шум. Тя не се вижда с просто око. Тя е тиха, бавно натрупваща се топлина в главното ви електрическо табло. Една хлабава връзка, един претоварен предпазител – това са тихите убийци на активи, които могат да спрат бизнеса ви за дни или да го изтрият от картата за минути.

Цената на бездействието: Реални числа

Нека бъдем ясни: престоят (downtime) е по-скъп от всякога. Всяка минута, в която сървърите ви са офлайн, производствената линия е спряла или системите за поръчки не работят, вие губите пари. Много пари.

Скорошно проучване на ITIC за 2024 г. разкрива шокираща реалност: за над 90% от средните и големи предприятия, цената на един час престой надхвърля 300 000 долара. За 41% от тях тази цена ескалира до над 1 милион долара на час. Когато Meta (Facebook, Instagram) претърпя срив по-рано през 2024 г., загубите от приходи се изчислиха на близо 100 милиона долара.

Тези разходи растат не защото авариите стават по-чести, а защото дигиталната трансформация направи бизнеса абсолютно зависим от своята IT инфраструктура.Всяка минута офлайн е загубен приход, загубени клиенти и ерозирало доверие.

Отвъд престоя: Рискът от пожар

Докато загубата на данни е плашеща, физическата загуба на активи е катастрофална. А до 50% от всички пожари в сгради се дължат на електрически неизправности. Проблеми като претоварени вериги, остаряла или повредена изолация и дефектни връзки са водещите причини за възникване на пожар в електрическите табла.

Директните разходи за възстановяване на активи са огромни. Според браншови данни, средните щети от пожар за офис пространство са около 27 000 долара, докато за складови и производствени помещения скачат до над 128 000 долара. И това е само стойността на изгорялото оборудване и сградата, без да се броят загубите от спирането на дейността по време на ремонта.

Решението: Предиктивна поддръжка

Тук се крие и добрата новина. Според Uptime Institute, четири от всеки пет сериозни прекъсвания на услугите са могли да бъдат предотвратени. Решението се нарича предиктивна поддръжка – технология, която позволява да видите проблема, преди той да се е превърнал в авария.

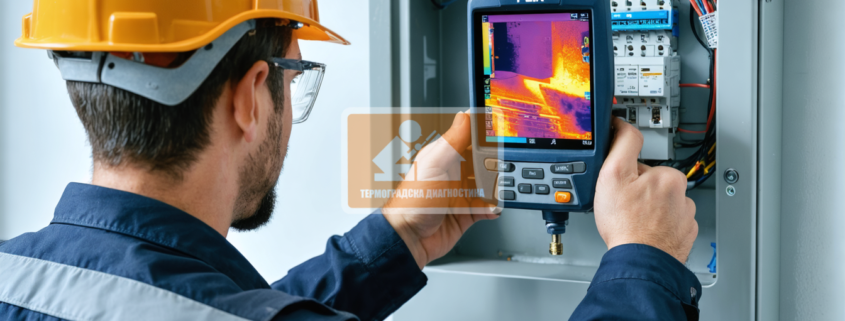

Основният инструмент в този арсенал е термографията на ел. табла. Това е безконтактен метод, който незабавно идентифицира потенциални проблеми и ви дава възможност да планирате ремонт, вместо да реагирате на катастрофа. Експертите от Buildings Audit са специализирани именно в тази високотехнологична диагностика, превръщайки превенцията в най-добрата ви инвестиция.

Какво „вижда“ термокамерата? Науката зад професионалната термография

Много хора бъркат професионалната термография с простото „насочване и снимане“ с термална камера. Истината е, че това е сложна диагностична наука, която изисква сертифицирани оператори и дълбоко разбиране на физиката зад топлопренасянето.

Отвъд видимото: Какво е инфрачервена термография?

Нашите очи виждат само малка част от електромагнитния спектър (видимата светлина). Всяко тяло с температура над абсолютната нула ($−273.15^{circ}text{C}$) обаче излъчва енергия в инфрачервения спектър. Тази енергия е невидима за нас, но тя е пряко свързана с температурата на обекта.

Инфрачервената термокамера (или термовизьор) е сложен сензор, който улавя тази инфрачервена радиация и я превръща във видима картина, наречена термограма. Тази термограма е цветна „топлинна карта“, където различните цветове отговарят на различни температури – обикновено синьото и лилавото са студени, а жълтото, оранжевото и червеното са горещи.

Когато се прилага при електрически инспекции, термографията ни позволява да „видим“ топлината, генерирана от електрическия ток, който преминава през проводници, връзки и компоненти. По този начин тя незабавно разкрива аномалии, които са подпис на бъдеща повреда.

Квалитативен срещу Квантитативен анализ: Защо сравнението е всичко

Ето къде се проваля аматьорът. Той може да види, че един предпазител е на $50^{circ}text{C}$ и да не му обърне внимание. Професионалистът обаче прилага квалитативен анализ.

Работата на сертифицирания термограф не е просто да измери абсолютната температура (квантитативен анализ), а да сравни топлинните подписи на сходни компоненти при сходни условия.

Представете си трифазно табло. Трите фази трябва да са сравнително балансирани и да показват сходни температури. Ако обаче термограмата покаже, че фаза А е на $35^{circ}text{C}$, фаза B е на $38^{circ}text{C}$, а фаза C „свети“ на $70^{circ}text{C}$ – това е критичен проблем. Не е важно, че $70^{circ}text{C}$ може да са в рамките на допустимото за компонента; важна е разликата (Delta-T или $Deltatext{T}$). Тази разлика е индикатор за сериозен проблем – небалансиран товар, хлабава връзка или дефектен компонент.

Защо термографията на ел. табла вече е задължителна (Стандартът NFPA 70B)

Доскоро термографският одит се смяташе за „добра практика“. Това вече не е така.

През 2023 г. Националната асоциация за противопожарна защита на САЩ (NFPA) направи революционна промяна. Техният документ, NFPA 70B: Стандарт за поддръжка на електрическо оборудване, беше променен от препоръчителен на задължителен стандарт. Тази промяна има глобални последици, тъй като NFPA 70B се счита за златния стандарт в индустриалната поддръжка.

Какво означава това за вашия бизнес?

Задължителна годишна инспекция: Новият стандарт вече изисква цялото електрическо оборудване да преминава през инфрачервена термографска инспекция поне веднъж на 12 месеца.
По-чести проверки за рискови активи: За оборудване, което е в лошо състояние или е класифицирано като критично, стандартът изисква инспекции на всеки шест месеца.
Застрахователен натиск: Тази промяна дава на застрахователите мощен инструмент. В случай на електрически пожар или авария, първият въпрос, който вашият застраховател ще зададе, е: „Показахте ли дължимата грижа? Спазихте ли стандарта NFPA 70B?“. Липсата на годишен термографски одит може да се превърне в основание за оспорване или отказ на застрахователно плащане.

Термографията вече не е опция; тя е задължителна част от отговорното управление на активи.

Двойният риск в сървърното помещение: Огън (горещи точки) и Вода (студени точки)

Никъде превенцията не е по-критична, отколкото в „мозъка“ на съвременния бизнес – сървърното помещение или дейта центъра. Всяка компания, която разчита на данни, е уязвима.

Но тук се крие и едно масово недоразумение. Повечето мениджъри се фокусират само върху единия риск: пожара. Те забравят, че най-големият враг на електрониката, освен огъня, е водата.

Експертизата на Buildings Audit е уникална, защото ние сме специалисти по сградна диагностика. Когато влизаме в сървърно помещение, ние не търсим само „горещи точки“ (риск от пожар), но и „студени точки“ (риск от конденз и влага).

Идентификация на „Горещи точки“ (Hot Spots): Превенция на пожари

Това е класическото приложение на термографията на ел. табла. Нашите техници сканират цялата верига – от главните разпределителни табла (PDU) и UPS системите до таблата в самите сървърни шкафове. Търсим специфични топлинни аномалии, които сигнализират за:

Хлабави връзки: Това е най-честият и най-опасен проблем. Една хлабава или корозирала връзка има по-високо съпротивление. Докато токът преминава, това съпротивление генерира огромна топлина, която буквално може да стопи изолацията и да предизвика пожар.
Претоварени вериги: Компоненти, които работят на или над проектния си капацитет, постоянно ще прегряват, съкращавайки живота си и създавайки риск.
Небалансирани товари: В трифазните системи, ако една фаза е по-натоварена, тя започва да прегрява. Това не само е неефективно (губите енергия), но и може да повреди чувствителното оборудване и мотори (като тези във вентилаторите на сървърите или ОВК).
Дефектни компоненти: Откриваме повредени предпазители, дефектни контактори и дори неработещи вътрешни вентилатори в сървърите, които причиняват локално прегряване.

Идентификация на „Студени точки“ (Cold Spots): Скритият риск от конденз и влага

Ето тук е нашата уникална добавена стойност. Конкурентите, фокусирани само върху електричеството, ще пропуснат втория най-голям риск.

Сървърните помещения се охлаждат от мощни ОВК (Отопление, Вентилация, Климатизация) системи. Тези системи поддържат студения въздух, но също така са и източник на вода (конденз).

Когато нашият техник сканира стаята с термокамера, той търси не само червено, но и синьо – аномално студени зони. Какво ни казват те?

Течове от ОВК: Термокамерата може да види следи от влага от течащ дренаж на климатик или теч от тръбопровод преди водата да е станала видима с просто око.Ние можем да открием скрит теч в тавана, преди той да е прокапал върху сървърен шкаф за половин милион долара.
Проблеми с въздуховоди: Термографията разкрива течове на студен въздух, неправилно насочени въздуховоди или липсваща изолация.
Риск от конденз (Точка на оросяване): Това е най-коварният проблем. Ако студен въздух от климатика ($18^{circ}text{C}$) се насочи директно към металния корпус на сървърен шкаф, температурата на тази повърхност пада. Ако тя падне под „точката на оросяване“ (температурата, при която влажният въздух се втечнява), по гърба на шкафа – или още по-лошо, вътре в него – започва да се образува конденз. Резултатът? Вода върху електрониката. Микро-къси съединения. Необясними рестарти. И накрая – фатална повреда.

Buildings Audit е може би единствената компания в България, която разполага с експертизата да ви защити едновременно от двата най-големи врага на вашата IT инфраструктура: огъня (прегряване) и водата (конденз и течове).

Процесът на „Buildings Audit“: Какво отличава професионалния термографски одит?

Наличието на термокамера не прави никого експерт. Резултатите от един одит са толкова добри, колкото е добър техникът зад оборудването. Аматьорският одит е не просто безполезен – той е опасен, защото дава фалшиво чувство за сигурност.

Нашият процес е изграден върху индустриални стандарти, сертифицирани техници и дълбоко разбиране на техническите предизвикателства.

Предизвикателство #1: Емисивитет и „Лъжливите отражения“

Това е най-голямата бариера пред точната диагностика.

Техническо обяснение: Емисивитет (Emissivity) е мярка за способността на дадена повърхност да излъчва топлинна енергия. Тя се измерва по скала от 0 до 1.Перфектният излъчвател (черно тяло) има емисивитет 1.0. Матовите повърхности като боя, гума или електрическа лента имат висок емисивитет (напр. 0.95) и са лесни за измерване.
Проблемът: Лъскавите, полирани повърхности като медни шини, алуминиеви връзки или неръждаема стомана имат много нисък емисивитет (напр. 0.1 до 0.5). Те не излъчват добре топлина. Вместо това, те действат като огледало за инфрачервения спектър – те имат висока отражателна способност (Reflectivity).
Грешката на аматьора: Аматьорът насочва камерата към лъскава медна шина. Камерата не „вижда“ температурата на шината, а отразената температура на по-студената стена зад техника или дори на собственото тяло на оператора.Така той може да измери $25^{circ}text{C}$ на шина, която в реалност е на $85^{circ}text{C}$ и е напът да се стопи.
Нашето решение: Нашите сертифицирани техници са обучени да се справят с това. Те знаят как:
1. Правилно да калибрират камерата, като въведат коректните стойности за емисивитет и за отразената околна температура.
2. Да използват еталонни материали. При спазване на всички мерки за безопасност, върху проблемната зона може да се постави парче електрическа лента или специална боя с известен висок емисивитет (напр. 0.95). След това се измерва температурата на лентата, която вече показва истинската температура на повърхността отдолу.

Предизвикателство #2: Изискването за 40% минимално натоварване

Това е вторият смъртоносен грях на аматьорския одит.

Техническо обяснение: Генерирането на топлина в електрическа верига се подчинява на Закона на Джаул (Joule Effect): $P = I^2 times R$. Топлината (P, мощност) е равна на съпротивлението (R) по квадрата на тока (I).
Проблемът: Ключовата дума е „квадрат“. Това означава, че връзката не е линейна. Ако намалите тока наполовина, топлината не пада наполовина – тя пада четири пъти.
Грешката на аматьора: Аматьорът идва в 18:00 ч., когато офисът е празен, сървърите са в покой и климатиците са изключени. Той сканира студени табла и ви дава доклад, че „всичко е наред“.
Нашето решение: Одитът при 0% натоварване е абсолютно безполезен. Ето защо стандартите (NFPA 70B и NETA) изискват инспекцията да се извърши при поне 40% от нормалното натоварване.
- Дори при 40% натоварване (0.4I), генерираната топлина е само 16% от максималната (тъй като $0.4^2 = 0.16$).Това е абсолютният минимум, при който една сериозна аномалия изобщо започва да става видима.
- Ето защо ние винаги настояваме да планираме одита в най-натоварения момент на вашия бизнес ден. Тъй като методът е 100% безконтактен, няма абсолютно никаква нужда от спиране на работата.

Зимата – най-подходящият момент за термография на ел. табла

През отоплителния сезон натоварването на електрическите инсталации е най-голямо – климатици, конвектори, бойлери и нагреватели работят едновременно. Тогава хлабавите клеми, претоварените автомати и прегряващите кабели се проявяват най-ясно, а изискването за поне 40% натоварване по време на заснемането се постига естествено. Затова препоръчваме термографска проверка на ел. таблата в началото на зимата – преди пиковото потребление. Вижте цените за термография.

Какво получавате: Докладът, който е Вашият „Пътеводител за надеждност“

Крайният продукт от нашата работа не е просто папка със снимки. Това е детайлен инженерен доклад, който служи като пътеводител за вашите екипи по поддръжка. Всеки доклад, съобразен с международните стандарти, включва:

Пълен опис: Списък на цялото инспектирано оборудване (табла, прекъсвачи, панели).
Визуална документация: За всяка открита аномалия, вие получавате термограма (термалната снимка) рамо до рамо с обикновена (видима) снимка за лесна идентификация.
Пълен контекст: Записваме всички критични данни по време на измерването: точното натоварване на веригата (в ампери), околна температура, влажност.
Технически данни: Използвани настройки за емисивитет и отразена температура, за да е ясно как е получено измерването.
Най-важното: Ясни препоръки: Ние не просто казваме „това е горещо“. Ние класифицираме всяка аномалия според нейната спешност и даваме ясна препоръка за действие.

За да бъде този анализ максимално ясен, ние използваме приета в индустрията класификация на приоритетите, базирана на температурната разлика ($Deltatext{T}$) спрямо сходен компонент.

Таблица 1: Класификация на приоритетите за ремонт (по NETA стандарт)

Приоритет	Температурна разлика (ΔT) спрямо сходен компонент	Препоръчително действие
Критичен	> $15^{circ}text{C}$	Незабавен ремонт. Възможен е предстоящ отказ на компонента.
Сериозен	$5^{circ}text{C}$ – $15^{circ}text{C}$	Ремонт при първа възможна планова поддръжка.
Забележка	$1^{circ}text{C}$ – $4^{circ}text{C}$	Мониторинг. Да се наблюдава при следващия планов одит.
Нормално	< $1^{circ}text{C}$	Няма нужда от действие.

Този „светофар“ дава на вашия фасилити мениджър или IT директор ясен, приоритизиран списък със задачи. Той знае точно къде да насочи ресурси, за да елиминира най-големия риск първо.

Казуси от практиката: Реални проблеми, открити от „Buildings Audit“ в цяла България

Нашата работа е да откриваме проблеми, преди те да са станали катастрофи. Благодарение на националното ни покритие, екипите на „Buildings Audit“ решават проблеми за бизнеса в цялата страна – от София и Пловдив до Варна и Бургас.

H3: Казус 1: Предотвратен пожар в производствено предприятие в Пловдив

Проблем: Клиент, собственик на производствен цех в индустриалната зона на Пловдив, се оплаква от „мигащи лампи“ и странно изключване на машини при пиково натоварване.
Откритие: Извършихме термография на главното ел. табло по време на пълна работна смяна. Термограмата незабавно разкри критично прегряване ($>30^{circ}text{C} Deltatext{T}$) на входящата връзка на един от главните прекъсвачи. Връзката е била хлабава в продължение на месеци и е започнала да се топи, причинявайки нестабилно напрежение.
Резултат: Издадохме „Критичен“ доклад и препоръчахме незабавно, аварийно спиране и ремонт през нощта. Клиентът избегна катастрофален пожар и спиране на цялата производствена линия за седмици.

H3: Казус 2: Спасен IT бизнес в София (Двойният риск)

Проблем: IT компания в голям бизнес център в София поиска планов одит на сървърното си помещение, главно заради нови изисквания на застрахователя си.
Откритие (Огън): Термографският одит на шкафовете откри небалансиран товар на един от PDU (Power Distribution Unit). Едната фаза беше с $22^{circ}text{C}$ по-топла от другите, което водеше до прегряване на захранванията на всички сървъри в този шкаф.
Откритие (Вода): По-важното – нашият техник, обучен да търси и влага , забеляза аномално студено петно на окачения таван над същия този шкаф. Термокамерата потвърди зона с ниска температура. С помощта на ултразвуков детектор (друга технология от нашия арсенал) потвърдихме активен теч от ОВК системата на етажа отгоре.
Резултат: Клиентът отстрани два проблема в един ден – един, който бавно щеше да предизвика пожар, и един, който внезапно щеше да наводни най-критичните му сървъри. Това илюстрира перфектно защо нашият двоен подход е толкова важен.

H3: Казус 3: Енергийна ефективност в хотелски комплекс в Бургас

Проблем: Голям хотелски комплекс на южното Черноморие (района на Бургас) се бореше с необяснимо високи сметки за ток извън сезона.
Откритие: Пълният термографски одит на всички етажни и главни ел. табла разкри не една голяма, а стотици малки аномалии – хлабави връзки, корозирали клеми, леко претоварени вериги. Всяка от тези малки аномалии генерираше топлина чрез повишено съпротивление.
Резултат: Тази топлина беше буквално изхвърлена енергия – ток, за който клиентът плащаше, но който се превръщаше в топлина в стените, вместо в работа.След препоръчаните ремонти (цялостно притягане, почистване и балансиране), клиентът отчете осезаемо намаляване на консумацията, доказвайки, че одитът се изплати само за няколко месеца.

H3: Казус 4: Превенция на конденз в дейта център във Варна

Проблем: Системните администратори в дейта център във Варна се оплакваха от „мистериозни“ рестарти на оборудване в определен шкаф, без никакви лог-файлове за прегряване.
Откритие: Термографията на ел. таблата не показа термични аномалии. Но нашият техник извърши и пълен одит на климатизацията (студените и топлите коридори). Откри се, че един от ОВК модулите е бил неправилно позициониран и е насочвал концентрирана студена въздушна струя директно към металната страница на въпросния шкаф.
Резултат: Това създаваше повърхност, която беше трайно под точката на оросяване. Открихме ясен риск от образуване на конденз вътре в шкафа, който е причинявал микро-къси съединения. След просто пренасочване на въздушната струя, „мистериозните“ рестарти спряха напълно.

Често задавани въпроси (FAQ) за термография на ел. табла

Въпрос: Трябва ли да спра работата на фирмата/сървърите за одита?

Отговор: Категорично не. Термографията на ел. табла е безконтактна технология. Нещо повече, тя изисква оборудването да работи под нормален (поне 40%) товар, за да бъдат проблемите видими. Ние идваме и извършваме одита, докато вие работите необезпокоявани.

Въпрос: Колко често трябва да се прави тази инспекция?

Отговор: Новият стандарт NFPA 70B 14 и повечето застрахователи изискват инспекция поне веднъж на 12 месеца. За критична инфраструктура (болници, дейта центрове) или оборудване в лошо състояние (напр. открито на прах или влага), се препоръчва инспекция на всеки 6 месеца.

Въпрос: Моят електротехник не може ли да направи същото?

Отговор: Електрическата работа и термографската диагностика са две напълно различни и специализирани умения. Нашите техници са сертифицирани термографи (напр. Ниво I или II) , обучени да разбират физиката на топлопренасянето, предизвикателствата на емисивитета и сложните стандарти за интерпретация на данни. Ние диагностицираме проблема с инженерна точност. След това предоставяме ясен доклад, с който вашият електротехник може да извърши ремонта бързо и прецизно.

Въпрос: Имам малък офис. Тази услуга само за големи предприятия ли е?

Отговор: Рискът от електрически пожар е еднакъв за всички. Докато цената на престоя за голям дейта център е милиони, цената на тотална щета от пожар за един малък бизнес може да бъде фатална и да сложи край на дейността му. Благодарение на националното ни покритие, екипите на Buildings Audit правят тази услуга достъпна и рентабилна за бизнеси от всякакъв мащаб.

Въпрос: Каква е разликата между вашата професионална камера и евтин термо-приемник за телефон?

Отговор: Разликата е в чувствителността (способността да се видят малки температурни разлики) и резолюцията (колко ясна е картината и колко малки детайли се виждат). Но по-важното е, че камерата е просто инструмент. Стойността идва от сертифицирания оператор , който знае как да я калибрира, да избегне фалшивите отражения от лъскави повърхности и да интерпретира данните според индустриалните стандарти.Евтиният инструмент в ръцете на необучен оператор дава фалшиви и опасни резултати.

Защитете бизнеса си от авария. Запазете час за индустриален одит.

Не чакайте първата искра или първата капка вода. Всяка минута престой струва пари, а всяка електрическа аномалия е бомба със закъснител, която тиктака във вашите стени.

Експертните екипи на Buildings Audit са на разположение в цяла България – от София и Пловдив до Варна, Бургас и всеки областен град. Ние сме една от малкото компании, които предлагат пълен одит на риска, защитавайки ви и от пожар, и от вода.

Нашата високотехнологична диагностика (термография, ултразвук, влагомери) предоставя ясен, приоритизиран план за действие, за да осигури непрекъсваемостта на вашия бизнес.

Свържете се с нас днес, за да запазите час за посещение от наш сертифициран техник. Осигурете спокойствието, от което бизнесът ви се нуждае.
