Използване на термокамера за подобряване на енергийната ефективност

Енергийна ефективност, Термография в строителството

Посл. обновяване: 06.08.2026 • 20 мин. четене

Невидимите Загуби – Защо Енергийната Ефективност е Ключова?

Енергийната ефективност е повече от актуална тема; тя представлява както икономическа необходимост, така и екологичен приоритет в съвременния свят. Сградите, независимо от тяхното предназначение – жилищни, търговски или промишлени – са сред най-големите консуматори на енергия, като значителна част от тази консумирана енергия често се губи безвъзвратно. Тези загуби не само водят до повишени разходи, но и до дискомфорт за обитателите и натоварване на системите.

Статистическите данни показват, че въздушните течове сами по себе си могат да представляват между 25% и 40% от общата енергия, използвана за отопление и охлаждане в една типична сграда. Тези течове не само водят до директни финансови загуби, но и намаляват ефективността на други мерки за енергийна ефективност, като например подобрена изолация или инсталиране на високоефективни прозорци. Неадекватната или компрометирана изолация е друг основен виновник за енергийните загуби, като може да доведе до до 30% загуба на топлина или студ. Това означава, че значителен дял от средствата, инвестирани в поддържане на комфортна вътрешна температура, буквално „излитат през прозореца“ или през стените и покрива. Проучванията сочат, че голям процент от съществуващите сгради са недостатъчно изолирани, което води до по-високи сметки за комунални услуги и намален комфорт на обитателите. Всички тези загуби имат пряко финансово отражение под формата на повишени сметки за енергия, водят до дискомфорт, проявяващ се като неравномерни температури и течения, и натоварват прекомерно отоплителните, вентилационните и климатичните (ОВК) системи, съкращавайки техния експлоатационен живот и увеличавайки нуждата от скъпи ремонти.

Много от гореизброените енергийни загуби са напълно невидими за човешкото око, тъй като са скрити в строителната конструкция, в изолационните слоеве или в сложните инженерни системи на сградата. Именно тук термокамерата се превръща в незаменим инструмент. Термографията е усъвършенстван, неинвазивен, бърз и изключително ефективен метод, който използва инфрачервена технология за откриване на топлинни аномалии. Тези аномалии са пряк индикатор за енергийни загуби, проблеми с влага и конденз, дефекти в изолацията, въздушни течове и дори потенциални прегрявания в електрическите системи. По същество, термокамерата дава възможност „да се види“ топлината, преобразувайки невидимото за човешкото око инфрачервено излъчване във видими изображения, които показват температурни разлики по повърхностите на обектите.

Докато термокамерата прави невидимото видимо, предоставяйки качествен анализ на топлинните аномалии, истинската стойност за подобряване на енергийната ефективност идва от комбинирането на термографски одит с други прецизни диагностични методи, като например Blower Door тест. Стандартната термография, макар и полезна за идентифициране на по-топли или по-студени зони, разкрива само около 40% от дефектите. За да се получи наистина изчерпателна и количествена оценка на реалните енергийни загуби, термографията трябва да се допълни с Blower Door тест. Тази синергия може да подобри точността и пълнотата на резултатите с над 60%. Това позволява не само да се идентифицират проблемите, но и да се количествено оценят енергийните загуби, предоставяйки на клиентите конкретни, измерими данни за потенциални спестявания и за приоритизиране на ремонтните дейности. Този подход отличава професионалния одит от любителските инспекции и осигурява солидна основа за информирани инвестиционни решения, превръщайки услугата от просто диагностичен инструмент в стратегически актив за планиране.

Как Работи Термокамерата? Основи на Термографията

В основата на термографията лежи фундаментален физичен принцип: всеки обект, чиято температура е над абсолютната нула (-273.15°C или 0 Келвина), излъчва инфрачервена (IR) енергия, известна още като топлинна радиация. Тази форма на енергия е част от електромагнитния спектър и е напълно невидима за човешкото око. Количеството излъчена инфрачервена радиация е пряко свързано с температурата на обекта – колкото по-горещ е обектът, толкова повече топлинна енергия излъчва.

Термографските камери са специализирани устройства, оборудвани с инфрачервени детектори, които улавят тази невидима радиация. След това те преобразуват уловените данни в електрически сигнал, който се обработва от вграден софтуер, за да се създаде визуално изображение, наречено „термограма“ или „термично изображение“. За по-лесна интерпретация, термограмите обикновено използват различни цветови палитри, където всеки цвят съответства на определен температурен диапазон. Типично, по-топлите зони се изобразяват в по-ярки и топли цветове като червено, оранжево и жълто, докато по-студените области се показват в по-тъмни и студени нюанси като синьо, лилаво и черно. Важен аспект, особено при откриване на течове, е, че водата и влагата имат свойството да абсорбират топлинна енергия, което води до специфичен „студен“ температурен отпечатък, ясно видим на термограмата, позволявайки локализирането на влажни зони. От съществено значение е да се разбере, че термокамерата измерва повърхностната температура на обекта и не може да „вижда“ директно през плътни материали като стени или стъкло. Вместо това, тя регистрира температурните разлики по повърхността, които са причинени от топлинни аномалии, обекти или вещества, намиращи се зад или в рамките на конструкцията.

Ключови характеристики на термокамерите

Подобно на обикновените камери, резолюцията на термокамерата определя яснотата и детайлността на изображението. Камери с по-висока резолюция (напр. минимум 120×120 пиксела, като професионалните модели достигат 320×240 или повече) предоставят по-детайлни термограми, което е от съществено значение за точното откриване на малки температурни разлики и прецизно локализиране на проблеми.

Чувствителността на камерата е нейната способност да открива минимални разлики в температурата. Измерва се в миликелвини (mK) или градуси Целзий (°C) при определена референтна температура. Високата чувствителност (напр. 100mK или по-добра, т.е. 0.10°C или по-малко при 30°C) е ключова за улавяне на фини топлинни вариации, които могат да показват скрити и трудно забележими проблеми.

Зрителното поле (FOV – Field of View) определя площта, която термокамерата може да заснеме едновременно. Широкото зрително поле е полезно за бързо сканиране на големи области (напр. цели стени или покриви), докато по-тясното е по-подходящо за фокусиране върху малки, специфични зони или отдалечени обекти.

Съвременните професионални термокамери предлагат редица допълнителни функции, които подобряват анализа и документирането. Те включват възможност за запис на видео, едновременно заснемане на множество изображения, свързване с други устройства за споделяне на данни, както и иновативни технологии като IR-Fusion® (ексклузивна за Fluke), която комбинира видима светлина с инфрачервено термично изображение за по-ясна визуализация на проблема в контекст.

Важен аспект, който влияе върху точността на измерванията, е емисивността на повърхността. Различните материали излъчват инфрачервена енергия по различен начин. Повърхности с ниска емисивност, като лъскави метали, могат да дават неточни показания поради отражение на околната температура, а не на собствената си. Опитният термограф знае как да коригира това чрез настройки на камерата или чрез прилагане на материали с известна висока емисивност (напр. стандартна черна изолационна лента) върху обекта за по-точно измерване.

Достъпността на базови термокамери за домашна употреба (DIY) е нараснала значително, като някои публични библиотеки дори предлагат такива устройства за заемане, които се свързват със смартфони. Въпреки това, за прецизно, надеждно и изчерпателно откриване на енергийни загуби и други проблеми е необходимо професионално оборудване с висока резолюция и чувствителност, както и сертифицирани познания на оператора. Докато бюджетните ограничения са реални, инвестицията в по-висока резолюция на детектора и функции като автофокус може да спести време и да увеличи точността, оправдавайки ценовата разлика във времето. Често срещани грешки при непрофесионална употреба включват пренебрегване на настройките за емисивност и неразбиране на влиянието на разстоянието върху точността на показанията. Професионалните услуги предлагат не просто инструмента, а експертните знания за интерпретация на сложни термични модели, отчитане на променливите на околната среда и предоставяне на конкретни, прецизни препоръки. Това е ключово за постигане на висока успеваемост и предоставяне на точни, приложими резултати, които надхвърлят възможностите на любителските инспекции.

Термокамерата в Действие: Откриване на Енергийни Загуби в Сгради

Термокамерата е изключително ефективен инструмент за идентифициране на широк спектър от проблеми, които пряко влияят върху енергийната ефективност на сградите.

Изолационни дефекти

Термокамерата е изключително ефективен инструмент за идентифициране на липсваща, недостатъчна или компрометирана изолация в различни части на сградната обвивка, включително стени, покриви, подове, тавани и основи. По време на студено време (зима), зоните с лоша или липсваща изолация ще изглеждат като „горещи точки“ (червени/жълти) на външната страна на сградата, тъй като топлината отвътре излиза безпрепятствено. От вътрешната страна на сградата, същите тези зони ще се появят като „студени точки“ (сини/лилави). През лятото, когато климатикът работи, ситуацията е обратна – студеният въздух излиза, а горещият влиза, проявявайки се като студени зони отвън или горещи отвътре. Често срещани проблеми включват „джобове“ с липсваща изолация (особено около инсталирани осветителни тела или електрически кутии, където изолацията може да е била преместена ) или изместена изолация, причинена от вредители, влага или гравитация с течение на времето. Термокамерата може да покаже дори фини температурни разлики, причинени от елементи като винтове за гипсокартон или дървени греди, тъй като те имат различна топлопроводимост и топлинна маса спрямо околните материали.

Въздушни течове и инфилтрация

Неконтролираното движение на въздух – инфилтрация (влизане на външен въздух) и ексфилтрация (излизане на вътрешен въздух) – е един от основните и най-значими източници на енергийни загуби в сградите. Термокамерата е идеалният инструмент за визуално показване на тези течове, тъй като студеният въздух, проникващ през пукнатини или пролуки, ще изглежда значително по-студен от околната повърхност на термограмата. Често срещани места за въздушни течове включват зоните около рамките на прозорци и врати, външни електрически контакти и ключове, отвори за тръби и кабели, както и в системите за въздуховоди на ОВК. Течовете във въздуховодите на ОВК системите са особено проблематични, тъй като могат да причинят загуба на между 20% и 40% от енергията, използвана за отопление и охлаждане. Термокамерата може бързо и ефективно да ги идентифицира по температурните разлики, които създават.

Проблеми с влага и конденз

Влагата, проникнала в строителните материали, променя техните топлинни свойства. Термокамерата може да открие скрита влага като по-студени зони (поради ефекта на изпарително охлаждане) или в някои случаи като по-топли зони (ако влажните материали задържат топлина по-дълго, както е при покривите през нощта). Ранното откриване на влага е от критично значение за предотвратяване на сериозни структурни щети, развитие на мухъл и плесен, както и влошаване на качеството на въздуха в помещенията, което може да има здравословни последици. Термокамерата може да идентифицира потенциално наличие на мухъл, но само ако въпросната област е все още влажна, тъй като тя не може да „види“ мухъл, който вече е изсъхнал. Обследването на плоски или нисконаклонени покриви с термокамера е особено ефективно за откриване на скрита влага в покривната изолация, тъй като влажните зони задържат топлина от слънцето по-дълго през нощта, правейки ги ясно видими на термограмата.

Неефективност на ОВК системите

Термокамерата е мощен диагностичен инструмент за оценка на ефективността на ОВК системите. Тя може да помогне за идентифициране на проблеми като неравномерно разпределение на въздуха, запушени намотки на кондензатора (които показват анормални температури ), прегряващи механични компоненти (вентилатори, компресори, които могат да показват повишено натоварване или липса на смазка ) или течове в тръбопроводи и въздуховоди. Идентифицирането на тези проблеми чрез термография е ключово за оптимизиране на работата на ОВК системата, намаляване на енергийната консумация и предотвратяване на скъпи повреди и прекъсвания на работата.

Термични мостове и електрически горещи точки

Термични мостове са специфични зони в строителната обвивка, където изолационният слой е нарушен или прекъснат от по-топлопроводими материали (например стоманени греди, бетонни елементи, дървени греди). Те позволяват на топлината да преминава по-лесно, създавайки „мост“ за енергийни загуби. На термограмата те се появяват като ясно изразени линейни студени зони (през зимата), показващи местата на повишен топлообмен.

Електрически горещи точки: Термокамерата е незаменим инструмент за откриване на прегряващи електрически компоненти в ел. табла, кабели, връзки и контакти. Прегряването обикновено се дължи на високо съпротивление (напр. разхлабени връзки, претоварени вериги) и е ясен индикатор за потенциална опасност от пожар или предстояща повреда на оборудването. Ранното им откриване чрез термография е ключово за превантивна поддръжка, осигуряване на безопасността и предотвратяване на скъпоструващи прекъсвания.

Енергийните загуби в сградите рядко произтичат от един-единствен проблем; често съществува сложна синергия между различни дефекти. Например, въздушните течове могат да допринесат за навлизане на влага, която от своя страна компрометира ефективността на изолацията, водеща до още по-големи топлинни загуби. Това означава, че една единствена термична аномалия може да бъде симптом на множество основни и взаимодействащи си проблеми (напр. студено петно може да показва както липсваща изолация, така и влага, или въздушен теч, който вкарва студен, влажен въздух). Термографският одит позволява да се разкрие тази комплексна взаимовръзка, предоставяйки цялостна картина на „здравето“ на сградата, а не просто списък с отделни симптоми. Това подчертава необходимостта от експертна интерпретация, която може да идентифицира причинно-следствените връзки и да предложи интегрирани решения, водещи до максимална енергийна ефективност.

Таблица 1: Основни Източници на Енергийни Загуби и Индикации с Термокамера

Категория Проблем	Типични Места	Как Изглежда на Термограмата (Зима/Лято)	Потенциално Въздействие
Изолационни Дефекти	Стени, покриви, подове, тавани, основи	Зима: Студени петна отвътре/горещи отвън; Лято: Горещи петна отвътре/студени отвън	Високи сметки, дискомфорт, прекомерно натоварване на ОВК системи
Въздушни Течове	Прозорци, врати, ел. контакти, въздуховоди	Зима: Студени струи/петна; Лято: Горещи струи/петна	Високи сметки, течения, дискомфорт, намалена ефективност на ОВК
Влага и Конденз	Покриви, стени, тавани, подове, бани	По-студени зони (поради изпарение) или по-топли (задържане на топлина)	Мухъл, плесен, структурни щети, влошено качество на въздуха, компрометирана изолация
Неефективност на ОВК	ОВК системи, въздуховоди, вентилатори	Неравномерно разпределение на температурата, прегряващи/преохлаждащи зони	Високи сметки, дискомфорт, съкратен живот на оборудване, скъпи ремонти
Термични Мостове	Стени, прозорци, врати (конструктивни елементи)	Линейни студени зони (зима), линейни горещи зони (лято)	Повишени енергийни загуби, риск от конденз и мухъл
Електрически Горещи Точки	Ел. табла, кабели, връзки, контакти	Яркочервени/жълти зони	Риск от пожар, прекъсвания на захранването, повреда на оборудване

Предимства на Термографския Одит за Енергийна Ефективност

Термографският одит предлага редица значителни предимства, които го правят незаменим инструмент за подобряване на енергийната ефективност на сградите.

Неинвазивност и точност

Едно от най-големите предимства на термографския одит е неговата неинвазивност. Това означава, че процесът не изисква никакви физически промени, разрушаване или демонтаж на части от структурата на сградата. Това спестява значително време, средства и предотвратява всякакви допълнителни щети или неудобства за обитателите. Въпреки че е неинвазивен, методът осигурява изключително висока точност при идентифициране на температурни аномалии, които са напълно невидими за човешкото око. Това позволява прецизно локализиране на проблеми, които иначе биха останали скрити и биха причинили дългосрочни щети.

Ранно откриване и превенция на щети

Термокамерата дава възможност за откриване на проблеми като скрити течове, влага, мухъл, дефекти в изолацията или прегряващи електрически компоненти в изключително ранен етап – много преди те да станат видими или да ескалират в сериозни и скъпоструващи щети. Например, откриването на влага в ранна фаза може да предотврати развитието на мухъл и скъпи структурни повреди. Идентифицирането на електрически горещи точки предпазва от потенциални пожари и повреди на оборудването.

Икономически ползи и възвръщаемост на инвестициите (ROI)

Основната движеща сила зад енергийната ефективност са значителните икономически ползи. Чрез отстраняване на идентифицираните проблеми, собствениците на сгради могат да постигнат осезаемо намаление на месечните си сметки за енергия. Например, само чрез въздушно уплътняване и добавяне на изолация в тавани, подове над пълзящи пространства и достъпни мазета, собствениците на жилища могат да спестят средно 15% от разходите за отопление и охлаждане, като при някои случаи спестяванията могат да бъдат и по-големи. Елиминирането на въздушни течове може да доведе до спестявания до 20% годишно от енергийните сметки.

Освен директните спестявания от енергия, термографският одит допринася за намаляване на разходите за поддръжка и удължаване на живота на оборудването. Предотвратяването на аварии и повреди, които иначе биха били открити твърде късно, води до избягване на скъпи ремонти и прекъсвания. Термографията помага за приоритизиране на ремонтните дейности, насочвайки инвестициите към зоните с най-големи загуби и най-бърза възвръщаемост на инвестициите.

Подобрен комфорт и качество на въздуха в помещенията

Енергийните загуби често водят до неравномерни температури в помещенията, течения и общ дискомфорт. Чрез идентифициране и отстраняване на тези проблеми, термографският одит допринася за поддържане на по-стабилни и комфортни вътрешни температури. Освен това, контролът върху влагата и предотвратяването на мухъл и плесен подобрява значително качеството на въздуха в помещенията, което е от съществено значение за здравето и благосъстоянието на обитателите.

Екологични ползи и устойчивост

Намаляването на енергийната консумация на сградите има пряко положително въздействие върху околната среда. По-малкото потребление на енергия означава по-ниски емисии на парникови газове и намален въглероден отпечатък. Термографският одит подпомага прехода към по-устойчиви сградни практики, като идентифицира възможности за енергоспестяване и оптимизация на ресурсите, което е в съответствие с глобалните усилия за смекчаване на изменението на климата.

Методология на Професионалното Термографско Обследване

Провеждането на професионален термографски одит изисква стриктно спазване на определена методология, за да се гарантира точност и надеждност на резултатите.

Подготовка за обследването

Ключов фактор за успешното термографско обследване са оптималните условия. Препоръчва се да има температурна разлика от поне 10°C (18°F) между вътрешната и външната среда, която да е стабилна за период от поне четири часа преди обследването. Обследването е най-добре да се извършва през нощта или рано сутрин, за да се минимизира влиянието на слънчевата радиация, която може да изкриви показанията. Важно е също така да се избягват периоди с високи ветрове или валежи, тъй като те също могат да повлияят на точността.

Като предварителни стъпки, експертите преглеждат строителните планове и документация, за да идентифицират зони от интерес и потенциални проблеми. Преди самото обследване, ОВК системата трябва да бъде изключена за поне 15 минути, всички външни врати и прозорци да бъдат затворени, а вътрешните врати – отворени. За обследване на мокри помещения (бани, тоалетни), се изисква специфична подготовка: да не се мокрят пода и стените 4 часа преди обследването, да се отстранят всички подвижни предмети от пода и стените, и при липса на ТЕЦ, бойлерът да бъде включен за топла вода. Тази подготовка е от съществено значение за получаване на най-точните измервания.

Процес на сканиране

Професионалното обследване следва систематичен подход. Започва се с външно сканиране на фасади, прозорци, врати и покрив, като се отбелязват всякакви аномалии. След това се преминава към вътрешното обследване, фокусирайки се върху стени, тавани, подове, ОВК въздуховоди и електрически компоненти и табла.

За да се осигурят висококачествени термични изображения, се използват техники като стабилизиране на камерата с трипод, заснемане на множество изображения на всяка зона, регулиране на настройките на камерата и водене на подробни бележки и снимки.

За още по-прецизно откриване на въздушни течове, термографският одит често се комбинира с Blower Door тест. Този тест включва инсталиране на калибриран вентилатор на входната врата, който създава контролирана разлика в налягането между вътрешността и външността на сградата (обикновено депресиране до 20 паскала). Това усилва въздушните течове, правейки ги по-лесно видими на термограмата и позволява количествено измерване на въздухообмена. Използването на Blower Door тест подобрява резултатите от термографското обследване с над 60%, предоставяйки много по-детайлна информация за реалните енергийни загуби.

Анализ и интерпретация на данните

Интерпретацията на термичните изображения изисква задълбочено разбиране на принципите на инфрачервената термография, както и на ограниченията и възможностите на използваната камера. Опитните термографи отчитат фактори като емисивност на материалите, отражения от околната среда и други потенциални източници на грешки.

След събирането на данните, те се анализират с помощта на специализиран софтуер за обработка на изображения, който може да подобри и количествено да измери резултатите. На базата на този анализ се изготвя ясен и кратък доклад, включващ снимков материал и конкретни препоръки за корективни действия. При откриване на влага, термографските показания често се потвърждават с влагомер за по-точна оценка на проблема.

Конкретни Решения за Подобряване на Енергийната Ефективност

След като термографският одит е идентифицирал конкретните проблеми и техния обхват, могат да бъдат предприети целенасочени мерки за подобряване на енергийната ефективност на сградата.

Изолация

Основните препоръки включват добавяне или запълване на липсваща или изместена изолация в стени, тавани и подове. Това може да включва инжектиране на пяна в кухини или подмяна на компрометирани изолационни материали. За постигане на оптимални резултати, може да се наложи надграждане на прозорци и врати с по-енергийно ефективни модели или инсталиране на двоен стъклопакет.

Въздушно уплътняване

Въздушното уплътняване е една от най-рентабилните мерки. Препоръчва се уплътняване на пролуки и пукнатини около прозорци и врати с уплътнителни ленти и силикон. Добавянето на уплътнители под капаците на електрическите контакти по външни стени, както и уплътняване на отвори за тръби и кабели, също е важно. За кухненски аспиратори и вентилатори в банята, които са значителни източници на въздухообмен, може да се инсталират клапи или други устройства за предотвратяване на изтичането на топъл въздух.

ОВК системи

Подобряването на ефективността на ОВК системите включва няколко ключови стъпки. Редовната поддръжка, като смяна на въздушни филтри на всеки три месеца и почистване на намотките и вентилаторите, намалява натоварването върху системата и подобрява въздушния поток. Оптимизирането на настройките на системата, включително използването на програмируеми или интелигентни термостати, позволява автоматично регулиране на температурата според заетостта на сградата, което води до значителни спестявания. За по-стари или неефективни системи, надграждането до ново, енергийно ефективно ОВК оборудване с висок SEER рейтинг и променлива скорост на компресора може да доведе до 20-30% намаление на енергийните разходи. Уплътняването и изолирането на въздуховодите също е критично, тъй като течовете в тях могат да причинят до 40% загуба на енергия.

Контрол на влага и конденз

Ефективният контрол на влагата и конденза е от съществено значение за енергийната ефективност и здравето на сградата. Мерките включват:

Отстраняване на източника на влага: Ремонтиране на течове от покриви, тръби или основи.
Подобряване на вентилацията: Инсталиране на механична вентилация, абсорбатори в кухни и вентилатори с датчици за влага в бани, които извеждат влажния въздух навън. Редовното проветряване също е важно.
Контрол на влажността: Използване на влагоуловители или климатици, особено в горещ и влажен климат, за поддържане на относителна влажност между 40% и 60%.
Поддържане на постоянна температура: Избягване на „студени зони“ и поддържане на равномерна температура над 19°C, особено в помещения с висока влажност, за да се предотврати конденз по студени повърхности.
Хидроизолация и дренаж: Осигуряване на качествена хидроизолация при строителство/ремонт, наклон на терена далеч от основите и правилно функциониращи улуци и дренажни системи.
Използване на влагоустойчиви материали: Избор на материали, устойчиви на влага, и осигуряване на правилно изсушаване на строителните материали преди монтаж.

Приоритизиране и верификация

След идентифицирането на проблемите, е важно да се приоритизират ремонтните дейности въз основа на тяхната сериозност и потенциална възвръщаемост на инвестициите. След извършване на подобренията, се препоръчва провеждането на последващи термографски обследвания. Тези контролни сканирания потвърждават ефективността на предприетите мерки и гарантират, че проблемите са разрешени, което води до дългосрочни спестявания на енергия.

Инвестиция в Бъдещето на Вашата Сграда

В заключение, използването на термокамера за подобряване на енергийната ефективност на сградите не е просто модерна тенденция, а стратегическа инвестиция с многопластови ползи. Откриването на скрити енергийни загуби, течове и изолационни проблеми, които са невидими за човешкото око, е ключово за намаляване на оперативните разходи и осигуряване на по-здравословна и комфортна среда.

Термографията, особено когато се комбинира с прецизни методи като Blower Door тест, позволява не само качествено идентифициране на проблемите, но и тяхното количествено оценяване. Този подход предоставя на собствениците на сгради конкретни, измерими данни за потенциални спестявания, което е от съществено значение за вземане на информирани решения и приоритизиране на ремонтните дейности. Ранното откриване на проблеми предотвратява ескалацията им в скъпоструващи щети, удължава живота на ОВК системите и повишава безопасността чрез идентифициране на електрически рискове.

За buildings-audit.com, които предлагат откриване на течове с ултразвук и термокамера в цялата страна чрез изградена мрежа от екипи, професионалният термографски одит е основна услуга. Той не просто открива течове, а предлага цялостна диагностика на енергийното състояние на сградата. Инвестицията в професионално термографско обследване е инвестиция в дългосрочната стойност на имота, в намаляване на експлоатационните разходи и в създаване на по-устойчиво и комфортно бъдеще.

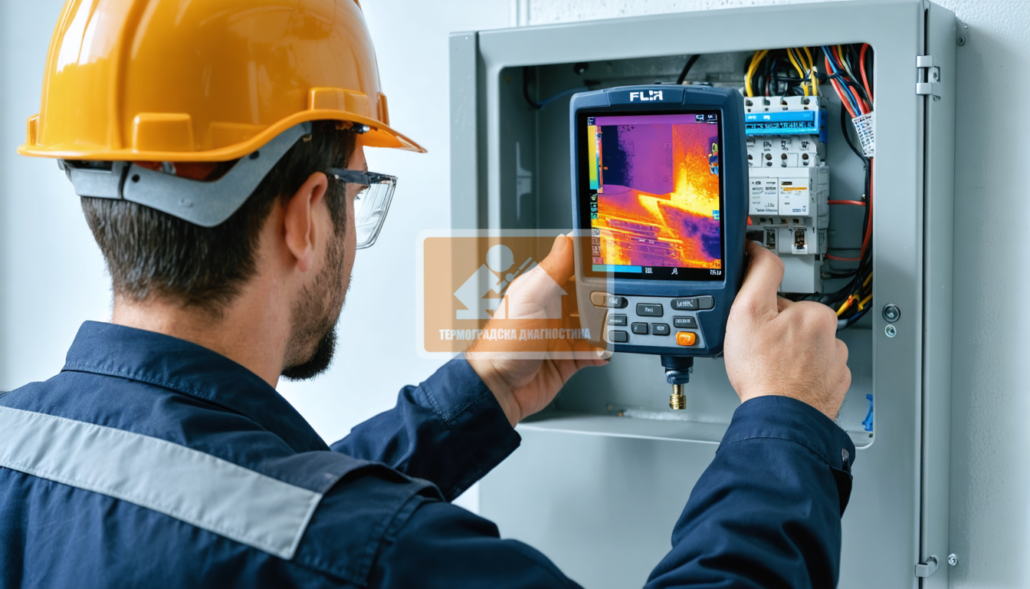

Термографски одит на сървърни помещения и ел. табла за бизнеса

Полезни теми, Термография в строителството

Посл. обновяване: 06.08.2026 • 16 мин. четене

Прегряващи кабели и спиране на сървъри: Тихите заплахи за Вашия бизнес, които струват милиони

В съвременния бизнес свят повечето мениджъри се страхуват от видимите заплахи – пробиви в сигурността, пазарни сътресения или логистични кошмари. Но най-скъпоструващата заплаха често е напълно невидима. Тя не вдига шум. Тя не се вижда с просто око. Тя е тиха, бавно натрупваща се топлина в главното ви електрическо табло. Една хлабава връзка, един претоварен предпазител – това са тихите убийци на активи, които могат да спрат бизнеса ви за дни или да го изтрият от картата за минути.

Цената на бездействието: Реални числа

Нека бъдем ясни: престоят (downtime) е по-скъп от всякога. Всяка минута, в която сървърите ви са офлайн, производствената линия е спряла или системите за поръчки не работят, вие губите пари. Много пари.

Скорошно проучване на ITIC за 2024 г. разкрива шокираща реалност: за над 90% от средните и големи предприятия, цената на един час престой надхвърля 300 000 долара. За 41% от тях тази цена ескалира до над 1 милион долара на час. Когато Meta (Facebook, Instagram) претърпя срив по-рано през 2024 г., загубите от приходи се изчислиха на близо 100 милиона долара.

Тези разходи растат не защото авариите стават по-чести, а защото дигиталната трансформация направи бизнеса абсолютно зависим от своята IT инфраструктура.Всяка минута офлайн е загубен приход, загубени клиенти и ерозирало доверие.

Отвъд престоя: Рискът от пожар

Докато загубата на данни е плашеща, физическата загуба на активи е катастрофална. А до 50% от всички пожари в сгради се дължат на електрически неизправности. Проблеми като претоварени вериги, остаряла или повредена изолация и дефектни връзки са водещите причини за възникване на пожар в електрическите табла.

Директните разходи за възстановяване на активи са огромни. Според браншови данни, средните щети от пожар за офис пространство са около 27 000 долара, докато за складови и производствени помещения скачат до над 128 000 долара. И това е само стойността на изгорялото оборудване и сградата, без да се броят загубите от спирането на дейността по време на ремонта.

Решението: Предиктивна поддръжка

Тук се крие и добрата новина. Според Uptime Institute, четири от всеки пет сериозни прекъсвания на услугите са могли да бъдат предотвратени. Решението се нарича предиктивна поддръжка – технология, която позволява да видите проблема, преди той да се е превърнал в авария.

Основният инструмент в този арсенал е термографията на ел. табла. Това е безконтактен метод, който незабавно идентифицира потенциални проблеми и ви дава възможност да планирате ремонт, вместо да реагирате на катастрофа. Експертите от Buildings Audit са специализирани именно в тази високотехнологична диагностика, превръщайки превенцията в най-добрата ви инвестиция.

Какво „вижда“ термокамерата? Науката зад професионалната термография

Много хора бъркат професионалната термография с простото „насочване и снимане“ с термална камера. Истината е, че това е сложна диагностична наука, която изисква сертифицирани оператори и дълбоко разбиране на физиката зад топлопренасянето.

Отвъд видимото: Какво е инфрачервена термография?

Нашите очи виждат само малка част от електромагнитния спектър (видимата светлина). Всяко тяло с температура над абсолютната нула ($−273.15^{circ}text{C}$) обаче излъчва енергия в инфрачервения спектър. Тази енергия е невидима за нас, но тя е пряко свързана с температурата на обекта.

Инфрачервената термокамера (или термовизьор) е сложен сензор, който улавя тази инфрачервена радиация и я превръща във видима картина, наречена термограма. Тази термограма е цветна „топлинна карта“, където различните цветове отговарят на различни температури – обикновено синьото и лилавото са студени, а жълтото, оранжевото и червеното са горещи.

Когато се прилага при електрически инспекции, термографията ни позволява да „видим“ топлината, генерирана от електрическия ток, който преминава през проводници, връзки и компоненти. По този начин тя незабавно разкрива аномалии, които са подпис на бъдеща повреда.

Квалитативен срещу Квантитативен анализ: Защо сравнението е всичко

Ето къде се проваля аматьорът. Той може да види, че един предпазител е на $50^{circ}text{C}$ и да не му обърне внимание. Професионалистът обаче прилага квалитативен анализ.

Работата на сертифицирания термограф не е просто да измери абсолютната температура (квантитативен анализ), а да сравни топлинните подписи на сходни компоненти при сходни условия.

Представете си трифазно табло. Трите фази трябва да са сравнително балансирани и да показват сходни температури. Ако обаче термограмата покаже, че фаза А е на $35^{circ}text{C}$, фаза B е на $38^{circ}text{C}$, а фаза C „свети“ на $70^{circ}text{C}$ – това е критичен проблем. Не е важно, че $70^{circ}text{C}$ може да са в рамките на допустимото за компонента; важна е разликата (Delta-T или $Deltatext{T}$). Тази разлика е индикатор за сериозен проблем – небалансиран товар, хлабава връзка или дефектен компонент.

Защо термографията на ел. табла вече е задължителна (Стандартът NFPA 70B)

Доскоро термографският одит се смяташе за „добра практика“. Това вече не е така.

През 2023 г. Националната асоциация за противопожарна защита на САЩ (NFPA) направи революционна промяна. Техният документ, NFPA 70B: Стандарт за поддръжка на електрическо оборудване, беше променен от препоръчителен на задължителен стандарт. Тази промяна има глобални последици, тъй като NFPA 70B се счита за златния стандарт в индустриалната поддръжка.

Какво означава това за вашия бизнес?

Задължителна годишна инспекция: Новият стандарт вече изисква цялото електрическо оборудване да преминава през инфрачервена термографска инспекция поне веднъж на 12 месеца.
По-чести проверки за рискови активи: За оборудване, което е в лошо състояние или е класифицирано като критично, стандартът изисква инспекции на всеки шест месеца.
Застрахователен натиск: Тази промяна дава на застрахователите мощен инструмент. В случай на електрически пожар или авария, първият въпрос, който вашият застраховател ще зададе, е: „Показахте ли дължимата грижа? Спазихте ли стандарта NFPA 70B?“. Липсата на годишен термографски одит може да се превърне в основание за оспорване или отказ на застрахователно плащане.

Термографията вече не е опция; тя е задължителна част от отговорното управление на активи.

Двойният риск в сървърното помещение: Огън (горещи точки) и Вода (студени точки)

Никъде превенцията не е по-критична, отколкото в „мозъка“ на съвременния бизнес – сървърното помещение или дейта центъра. Всяка компания, която разчита на данни, е уязвима.

Но тук се крие и едно масово недоразумение. Повечето мениджъри се фокусират само върху единия риск: пожара. Те забравят, че най-големият враг на електрониката, освен огъня, е водата.

Експертизата на Buildings Audit е уникална, защото ние сме специалисти по сградна диагностика. Когато влизаме в сървърно помещение, ние не търсим само „горещи точки“ (риск от пожар), но и „студени точки“ (риск от конденз и влага).

Идентификация на „Горещи точки“ (Hot Spots): Превенция на пожари

Това е класическото приложение на термографията на ел. табла. Нашите техници сканират цялата верига – от главните разпределителни табла (PDU) и UPS системите до таблата в самите сървърни шкафове. Търсим специфични топлинни аномалии, които сигнализират за:

Хлабави връзки: Това е най-честият и най-опасен проблем. Една хлабава или корозирала връзка има по-високо съпротивление. Докато токът преминава, това съпротивление генерира огромна топлина, която буквално може да стопи изолацията и да предизвика пожар.
Претоварени вериги: Компоненти, които работят на или над проектния си капацитет, постоянно ще прегряват, съкращавайки живота си и създавайки риск.
Небалансирани товари: В трифазните системи, ако една фаза е по-натоварена, тя започва да прегрява. Това не само е неефективно (губите енергия), но и може да повреди чувствителното оборудване и мотори (като тези във вентилаторите на сървърите или ОВК).
Дефектни компоненти: Откриваме повредени предпазители, дефектни контактори и дори неработещи вътрешни вентилатори в сървърите, които причиняват локално прегряване.

Идентификация на „Студени точки“ (Cold Spots): Скритият риск от конденз и влага

Ето тук е нашата уникална добавена стойност. Конкурентите, фокусирани само върху електричеството, ще пропуснат втория най-голям риск.

Сървърните помещения се охлаждат от мощни ОВК (Отопление, Вентилация, Климатизация) системи. Тези системи поддържат студения въздух, но също така са и източник на вода (конденз).

Когато нашият техник сканира стаята с термокамера, той търси не само червено, но и синьо – аномално студени зони. Какво ни казват те?

Течове от ОВК: Термокамерата може да види следи от влага от течащ дренаж на климатик или теч от тръбопровод преди водата да е станала видима с просто око.Ние можем да открием скрит теч в тавана, преди той да е прокапал върху сървърен шкаф за половин милион долара.
Проблеми с въздуховоди: Термографията разкрива течове на студен въздух, неправилно насочени въздуховоди или липсваща изолация.
Риск от конденз (Точка на оросяване): Това е най-коварният проблем. Ако студен въздух от климатика ($18^{circ}text{C}$) се насочи директно към металния корпус на сървърен шкаф, температурата на тази повърхност пада. Ако тя падне под „точката на оросяване“ (температурата, при която влажният въздух се втечнява), по гърба на шкафа – или още по-лошо, вътре в него – започва да се образува конденз. Резултатът? Вода върху електрониката. Микро-къси съединения. Необясними рестарти. И накрая – фатална повреда.

Buildings Audit е може би единствената компания в България, която разполага с експертизата да ви защити едновременно от двата най-големи врага на вашата IT инфраструктура: огъня (прегряване) и водата (конденз и течове).

Процесът на „Buildings Audit“: Какво отличава професионалния термографски одит?

Наличието на термокамера не прави никого експерт. Резултатите от един одит са толкова добри, колкото е добър техникът зад оборудването. Аматьорският одит е не просто безполезен – той е опасен, защото дава фалшиво чувство за сигурност.

Нашият процес е изграден върху индустриални стандарти, сертифицирани техници и дълбоко разбиране на техническите предизвикателства.

Предизвикателство #1: Емисивитет и „Лъжливите отражения“

Това е най-голямата бариера пред точната диагностика.

Техническо обяснение: Емисивитет (Emissivity) е мярка за способността на дадена повърхност да излъчва топлинна енергия. Тя се измерва по скала от 0 до 1.Перфектният излъчвател (черно тяло) има емисивитет 1.0. Матовите повърхности като боя, гума или електрическа лента имат висок емисивитет (напр. 0.95) и са лесни за измерване.
Проблемът: Лъскавите, полирани повърхности като медни шини, алуминиеви връзки или неръждаема стомана имат много нисък емисивитет (напр. 0.1 до 0.5). Те не излъчват добре топлина. Вместо това, те действат като огледало за инфрачервения спектър – те имат висока отражателна способност (Reflectivity).
Грешката на аматьора: Аматьорът насочва камерата към лъскава медна шина. Камерата не „вижда“ температурата на шината, а отразената температура на по-студената стена зад техника или дори на собственото тяло на оператора.Така той може да измери $25^{circ}text{C}$ на шина, която в реалност е на $85^{circ}text{C}$ и е напът да се стопи.
Нашето решение: Нашите сертифицирани техници са обучени да се справят с това. Те знаят как:
1. Правилно да калибрират камерата, като въведат коректните стойности за емисивитет и за отразената околна температура.
2. Да използват еталонни материали. При спазване на всички мерки за безопасност, върху проблемната зона може да се постави парче електрическа лента или специална боя с известен висок емисивитет (напр. 0.95). След това се измерва температурата на лентата, която вече показва истинската температура на повърхността отдолу.

Предизвикателство #2: Изискването за 40% минимално натоварване

Това е вторият смъртоносен грях на аматьорския одит.

Техническо обяснение: Генерирането на топлина в електрическа верига се подчинява на Закона на Джаул (Joule Effect): $P = I^2 times R$. Топлината (P, мощност) е равна на съпротивлението (R) по квадрата на тока (I).
Проблемът: Ключовата дума е „квадрат“. Това означава, че връзката не е линейна. Ако намалите тока наполовина, топлината не пада наполовина – тя пада четири пъти.
Грешката на аматьора: Аматьорът идва в 18:00 ч., когато офисът е празен, сървърите са в покой и климатиците са изключени. Той сканира студени табла и ви дава доклад, че „всичко е наред“.
Нашето решение: Одитът при 0% натоварване е абсолютно безполезен. Ето защо стандартите (NFPA 70B и NETA) изискват инспекцията да се извърши при поне 40% от нормалното натоварване.
- Дори при 40% натоварване (0.4I), генерираната топлина е само 16% от максималната (тъй като $0.4^2 = 0.16$).Това е абсолютният минимум, при който една сериозна аномалия изобщо започва да става видима.
- Ето защо ние винаги настояваме да планираме одита в най-натоварения момент на вашия бизнес ден. Тъй като методът е 100% безконтактен, няма абсолютно никаква нужда от спиране на работата.

Какво получавате: Докладът, който е Вашият „Пътеводител за надеждност“

Крайният продукт от нашата работа не е просто папка със снимки. Това е детайлен инженерен доклад, който служи като пътеводител за вашите екипи по поддръжка. Всеки доклад, съобразен с международните стандарти, включва:

Пълен опис: Списък на цялото инспектирано оборудване (табла, прекъсвачи, панели).
Визуална документация: За всяка открита аномалия, вие получавате термограма (термалната снимка) рамо до рамо с обикновена (видима) снимка за лесна идентификация.
Пълен контекст: Записваме всички критични данни по време на измерването: точното натоварване на веригата (в ампери), околна температура, влажност.
Технически данни: Използвани настройки за емисивитет и отразена температура, за да е ясно как е получено измерването.
Най-важното: Ясни препоръки: Ние не просто казваме „това е горещо“. Ние класифицираме всяка аномалия според нейната спешност и даваме ясна препоръка за действие.

За да бъде този анализ максимално ясен, ние използваме приета в индустрията класификация на приоритетите, базирана на температурната разлика ($Deltatext{T}$) спрямо сходен компонент.

Таблица 1: Класификация на приоритетите за ремонт (по NETA стандарт)

Приоритет	Температурна разлика (ΔT) спрямо сходен компонент	Препоръчително действие
Критичен	> $15^{circ}text{C}$	Незабавен ремонт. Възможен е предстоящ отказ на компонента.
Сериозен	$5^{circ}text{C}$ – $15^{circ}text{C}$	Ремонт при първа възможна планова поддръжка.
Забележка	$1^{circ}text{C}$ – $4^{circ}text{C}$	Мониторинг. Да се наблюдава при следващия планов одит.
Нормално	< $1^{circ}text{C}$	Няма нужда от действие.

Този „светофар“ дава на вашия фасилити мениджър или IT директор ясен, приоритизиран списък със задачи. Той знае точно къде да насочи ресурси, за да елиминира най-големия риск първо.

Казуси от практиката: Реални проблеми, открити от „Buildings Audit“ в цяла България

Нашата работа е да откриваме проблеми, преди те да са станали катастрофи. Благодарение на националното ни покритие, екипите на „Buildings Audit“ решават проблеми за бизнеса в цялата страна – от София и Пловдив до Варна и Бургас.

H3: Казус 1: Предотвратен пожар в производствено предприятие в Пловдив

Проблем: Клиент, собственик на производствен цех в индустриалната зона на Пловдив, се оплаква от „мигащи лампи“ и странно изключване на машини при пиково натоварване.
Откритие: Извършихме термография на главното ел. табло по време на пълна работна смяна. Термограмата незабавно разкри критично прегряване ($>30^{circ}text{C} Deltatext{T}$) на входящата връзка на един от главните прекъсвачи. Връзката е била хлабава в продължение на месеци и е започнала да се топи, причинявайки нестабилно напрежение.
Резултат: Издадохме „Критичен“ доклад и препоръчахме незабавно, аварийно спиране и ремонт през нощта. Клиентът избегна катастрофален пожар и спиране на цялата производствена линия за седмици.

H3: Казус 2: Спасен IT бизнес в София (Двойният риск)

Проблем: IT компания в голям бизнес център в София поиска планов одит на сървърното си помещение, главно заради нови изисквания на застрахователя си.
Откритие (Огън): Термографският одит на шкафовете откри небалансиран товар на един от PDU (Power Distribution Unit). Едната фаза беше с $22^{circ}text{C}$ по-топла от другите, което водеше до прегряване на захранванията на всички сървъри в този шкаф.
Откритие (Вода): По-важното – нашият техник, обучен да търси и влага , забеляза аномално студено петно на окачения таван над същия този шкаф. Термокамерата потвърди зона с ниска температура. С помощта на ултразвуков детектор (друга технология от нашия арсенал) потвърдихме активен теч от ОВК системата на етажа отгоре.
Резултат: Клиентът отстрани два проблема в един ден – един, който бавно щеше да предизвика пожар, и един, който внезапно щеше да наводни най-критичните му сървъри. Това илюстрира перфектно защо нашият двоен подход е толкова важен.

H3: Казус 3: Енергийна ефективност в хотелски комплекс в Бургас

Проблем: Голям хотелски комплекс на южното Черноморие (района на Бургас) се бореше с необяснимо високи сметки за ток извън сезона.
Откритие: Пълният термографски одит на всички етажни и главни ел. табла разкри не една голяма, а стотици малки аномалии – хлабави връзки, корозирали клеми, леко претоварени вериги. Всяка от тези малки аномалии генерираше топлина чрез повишено съпротивление.
Резултат: Тази топлина беше буквално изхвърлена енергия – ток, за който клиентът плащаше, но който се превръщаше в топлина в стените, вместо в работа.След препоръчаните ремонти (цялостно притягане, почистване и балансиране), клиентът отчете осезаемо намаляване на консумацията, доказвайки, че одитът се изплати само за няколко месеца.

H3: Казус 4: Превенция на конденз в дейта център във Варна

Проблем: Системните администратори в дейта център във Варна се оплакваха от „мистериозни“ рестарти на оборудване в определен шкаф, без никакви лог-файлове за прегряване.
Откритие: Термографията на ел. таблата не показа термични аномалии. Но нашият техник извърши и пълен одит на климатизацията (студените и топлите коридори). Откри се, че един от ОВК модулите е бил неправилно позициониран и е насочвал концентрирана студена въздушна струя директно към металната страница на въпросния шкаф.
Резултат: Това създаваше повърхност, която беше трайно под точката на оросяване. Открихме ясен риск от образуване на конденз вътре в шкафа, който е причинявал микро-къси съединения. След просто пренасочване на въздушната струя, „мистериозните“ рестарти спряха напълно.

Често задавани въпроси (FAQ) за термография на ел. табла

Въпрос: Трябва ли да спра работата на фирмата/сървърите за одита?

Отговор: Категорично не. Термографията на ел. табла е безконтактна технология. Нещо повече, тя изисква оборудването да работи под нормален (поне 40%) товар, за да бъдат проблемите видими. Ние идваме и извършваме одита, докато вие работите необезпокоявани.

Въпрос: Колко често трябва да се прави тази инспекция?

Отговор: Новият стандарт NFPA 70B 14 и повечето застрахователи изискват инспекция поне веднъж на 12 месеца. За критична инфраструктура (болници, дейта центрове) или оборудване в лошо състояние (напр. открито на прах или влага), се препоръчва инспекция на всеки 6 месеца.

Въпрос: Моят електротехник не може ли да направи същото?

Отговор: Електрическата работа и термографската диагностика са две напълно различни и специализирани умения. Нашите техници са сертифицирани термографи (напр. Ниво I или II) , обучени да разбират физиката на топлопренасянето, предизвикателствата на емисивитета и сложните стандарти за интерпретация на данни. Ние диагностицираме проблема с инженерна точност. След това предоставяме ясен доклад, с който вашият електротехник може да извърши ремонта бързо и прецизно.

Въпрос: Имам малък офис. Тази услуга само за големи предприятия ли е?

Отговор: Рискът от електрически пожар е еднакъв за всички. Докато цената на престоя за голям дейта център е милиони, цената на тотална щета от пожар за един малък бизнес може да бъде фатална и да сложи край на дейността му. Благодарение на националното ни покритие, екипите на Buildings Audit правят тази услуга достъпна и рентабилна за бизнеси от всякакъв мащаб.

Въпрос: Каква е разликата между вашата професионална камера и евтин термо-приемник за телефон?

Отговор: Разликата е в чувствителността (способността да се видят малки температурни разлики) и резолюцията (колко ясна е картината и колко малки детайли се виждат). Но по-важното е, че камерата е просто инструмент. Стойността идва от сертифицирания оператор , който знае как да я калибрира, да избегне фалшивите отражения от лъскави повърхности и да интерпретира данните според индустриалните стандарти.Евтиният инструмент в ръцете на необучен оператор дава фалшиви и опасни резултати.

Защитете бизнеса си от авария. Запазете час за индустриален одит.

Не чакайте първата искра или първата капка вода. Всяка минута престой струва пари, а всяка електрическа аномалия е бомба със закъснител, която тиктака във вашите стени.

Експертните екипи на Buildings Audit са на разположение в цяла България – от София и Пловдив до Варна, Бургас и всеки областен град. Ние сме една от малкото компании, които предлагат пълен одит на риска, защитавайки ви и от пожар, и от вода.

Нашата високотехнологична диагностика (термография, ултразвук, влагомери) предоставя ясен, приоритизиран план за действие, за да осигури непрекъсваемостта на вашия бизнес.

Свържете се с нас днес, за да запазите час за посещение от наш сертифициран техник. Осигурете спокойствието, от което бизнесът ви се нуждае.
