Какво трябва да знаем за строителните инспекции с термографски метод?

,
Посл. обновяване: • 24 мин. четене
Строителни инспекции с термографски метод: Пълно ръководство от buildings-audit.com

Разкриване на Невидимото – Защо Термографските Инспекции са Ключови за Вашата Сграда?

Всяка сграда, независимо дали е новопостроена или отдавна обитавана, крие потенциални проблеми, които остават невидими за човешкото око. Тези скрити дефекти – от незабележими течове и влага до пропуски в изолацията и топлинни мостове – могат да доведат до сериозни структурни повреди, значителни енергийни загуби и влошаване на вътрешния комфорт. Често, когато тези проблеми станат видими, щетите вече са мащабни и изискват скъпи и трудоемки ремонти. В този контекст, термографията се явява като авангардно, безразрушително решение, което позволява „поглед отвъд това, което могат да видят очите“.

Термографията е иновативна технология, която улавя и визуализира топлинното излъчване на повърхностите, невидимо за човешкото зрение. Чрез специализирана инфрачервена камера, тя превръща тези температурни разлики в ясни, цветни изображения, наречени термограми, които разкриват горещи и студени зони. Това позволява идентифицирането на аномалии, които иначе биха останали скрити, преди да причинят сериозни щети или да изискват значителни разходи за отстраняване.

Ранното откриване и отстраняване на тези невидими проблеми е от съществено значение за дългосрочното здраве и стойност на всеки имот. То не само предотвратява скъпи и мащабни ремонти в бъдеще, но и осигурява по-голям комфорт и по-здравословна среда за обитателите. За собствениците, това е интелигентна инвестиция, която намалява експлоатационните разходи и удължава живота на сградата. За потенциалните купувачи, термографската инспекция е ключов инструмент за намаляване на риска от закупуване на имот с невидими дефекти и за договаряне на справедлива цена.

В пазар, където проблемите често се проявяват, когато вече са достигнали критични размери, способността да се открият тези проблеми в зародиш е безценна. Термографията превръща реактивния подход към поддръжката на сградите в проактивен, позволявайки превантивни мерки, които спестяват време, средства и усилия. Тази технология не е просто средство за отстраняване на неизправности, а стратегически инструмент за оптимизиране на производството и качествен мониторинг в индустриални условия. За жилищни имоти, тя осигурява спокойствие и сигурност, като гарантира, че инвестицията в имота е защитена.

В тази статия ще разгледаме в дълбочина какво представлява термографията, как работи специализираната апаратура, основните ѝ приложения в строителството, дългосрочните ползи, които предлага, както и как да изберем надежден партньор за извършването на такива инспекции. Ние, като една от водещите и първи фирми в България в областта на откриването на течове с ултразвук и термокамера, е пример за експертиза и надеждност в тази сфера.

Какво Представлява Термографията и Как Работи Термокамерата?

Инфрачервената термография (ICT) е процес, при който термична камера заснема и създава топлинно видео и изображения на обект, като измерва топлинното излъчване в инфрачервената част на електромагнитния спектър. Всички обекти с температура над абсолютната нула излъчват инфрачервено лъчение, а количеството на това излъчване се увеличава пропорционално с температурата на обекта.

Термокамерата функционира, като преобразува това невидимо инфрачервено лъчение във визуално изображение, наречено термограма. Тази термограма представя температурните зони в различни цветове – обикновено от студено синьо до горещо червено. Топлите обекти се открояват от по-хладния фон, което позволява наблюдение на околната среда дори в тъмнина, без нужда от осветление. Това прави термографията изключително ценен инструмент за откриване на температурни аномалии в строителството.

Ключови Понятия в Термографията

За да се гарантира точността и надеждността на термографските измервания, е важно да се разбират няколко ключови понятия:

  • Емисивност (излъчвателна способност): Емисивността е свойството на даден материал да излъчва инфрачервена енергия. Тя варира между 0 и 1, като 1.0 е идеалното излъчване на абсолютно черно тяло. Различните материали имат различна емисивност, което пряко влияе върху точността на температурните показания. Например, гладките, полирани повърхности обикновено имат по-ниска емисивност и по-висока отражателна способност от грапавите, матови повърхности. Професионалните термографи ръчно настройват коефициента на излъчване в камерата, за да компенсират тези разлики и да получат коректни данни.
  • Отражения: Термокамерата засича както излъчената, така и отразената топлина. Инфрачервените отражения от околните обекти (като слънчева светлина, съседни горещи или студени повърхности) могат да интерферират с точните температурни показания, особено при силно отразяващи повърхности. Опитните термографи знаят как да идентифицират и компенсират тези отражения, или да регулират ъгъла на измерване, за да минимизират тяхното въздействие, осигурявайки надеждност на резултатите.
  • Температурна Разлика: Значителната температурна разлика между вътрешната и външната среда на сградата е критичен фактор за ефективността на външните термографски инспекции. През отоплителния сезон, когато разликата е най-голяма (идеално поне 10-15°C), топлинните аномалии стават по-изразени и по-лесни за откриване и интерпретация. Тази голяма разлика позволява по-лесно тълкуване на анализите и по-точни данни относно топлинните мостове и други дефекти в изолацията. Това е и причината външните инспекции често да се препоръчват през по-студените месеци от годината.

Разбирането на тези фактори е от съществено значение, тъй като те пряко влияят върху точността на термографските измервания. Неправилните настройки или пренебрегването на тези променливи могат да доведат до грешки и некоректно представяне на информацията. Това подчертава необходимостта от висококвалифицирани специалисти, които не просто разполагат с модерно оборудване, но и притежават дълбоки познания по физика и материалознание, за да интерпретират коректно данните.

Технически Характеристики на Оборудването

Професионалните термографски инспекции изискват висококачествено оборудване. Водещи производители като FLIR са пазарен лидер в термовизионните камери, предлагайки модели с впечатляващи характеристики. Например, модел като Fluke Ti200 разполага с резолюция на IR сензора 200×150, термична чувствителност под 0.075°C и обхват на измерване от -20 до 650°C.

Модерните камери включват иновативни функции като LaserSharp™ Auto Focus за непрекъснато и автоматично фокусиране, както и IR-Fusion™ функция, която свързва термичното изображение с реалното, улеснявайки анализа. Тези камери често поддържат Wi-Fi комуникация за лесно прехвърляне на данни, имат висока устойчивост на падане и предлагат радиометрични измервания за детайлен анализ на температурата. Buildings-Audit.com, като водеща фирма в България, използва именно такова оборудване на FLIR, както и допълнителни специализирани скенери като TRAMEX – RWS за покривни течове, гарантирайки прецизност и надеждност на диагностиката.

Основни Приложения на Термографията в Строителството: Откриване на Скрити Проблеми

Термографията е универсален инструмент, който намира широко приложение в строителството, значително подобрявайки качеството, безопасността и ефективността на работата. Тя позволява да се идентифицират множество проблеми, които иначе биха останали невидими, преди да причинят сериозни щети.

Енергийна Ефективност и Изолация

Сградният сектор е отговорен за значителна част от енергийните нужди (до 40% в Европейския съюз), предлагайки огромен потенциал за оптимизация на енергийната ефективност. Неправилно поставената или дефектна топлоизолация води до съществени топлинни загуби. Термографията е ключов инструмент за справяне с този проблем:

  • Идентифициране на топлинни мостове и загуби на топлина: Термографските камери ясно визуализират местата, откъдето сградата губи топлина или студ. Топлинните мостове са участъци в строителната конструкция, където топлоизолацията е нарушена, което води до повишени топлинни загуби.
  • Оценка на качеството на топлоизолацията: Термографията открива липсваща, дефектна или неправилно монтирана изолация. Това е от съществено значение както за новоизградени сгради, така и за съществуващи, подложени на ремонт или саниране.
  • Откриване на въздушни течове: Камерите помагат за идентифициране на зони с нежелано движение на въздух, като например влизане на студен въздух под первази или изтичане на топъл въздух от входни врати или капандури.

Чрез тези възможности, термографията допринася за намаляване на енергийните разходи, подобряване на вътрешния комфорт и съответствие с европейските изисквания за енергийна ефективност (Директива 2012/27/ЕС) и националната нормативна рамка в България, която предвижда задължително сертифициране на сгради.

Откриване на Скрити Течове и Влага

Наличието на скрита влага е изключително трудно за откриване преди появата на видими признаци, а нейният източник често е неочакван. Това може да доведе до сериозни структурни увреждания, развитие на мухъл и здравословни проблеми. Термографията предлага ефективно и безразрушително решение:

  • Безразрушително локализиране на течове: Термографията е изключително ефективна за откриване на скрити течове от водопроводни и канализационни системи, покриви, балкони и подово отопление, без да е необходимо къртене. Методът работи чрез идентифициране на температурни отклонения, причинени от присъствието на вода.
  • Идентифициране на влага и зони, предразположени към мухъл: Термографията може да засече наличието на влага в изолацията, стените и покривите , както и да идентифицира зони, благоприятстващи развитието на мухъл.

Buildings-Audit.com е лидер в тази област, използвайки термокамери FLIR и допълнителни специализирани скенери TRAMEX – RWS за цялостна диагностика. Тяхната експертиза гарантира прецизно локализиране на проблема, спестявайки време и средства за ненужно къртене.

Диагностика на Електрически и ОВК Системи

Прегрелите електрически компоненти представляват сериозен риск от пожари и са индикатор за неефективност. Неефективните отоплителни, вентилационни и климатични (ОВК) системи водят до дискомфорт и високи енергийни сметки. Термографията предлага решения и тук:

  • Електрически системи: Открива горещи точки, претоварени кабели, дефектни връзки и проблеми в електрически табла и мрежи. Тази диагностика може да се извърши без изключване на електрическото оборудване, което е голямо предимство за промишлени предприятия.
  • ОВК системи: Оценява ефективността и равномерното разпределение на топлина/студ от отоплителни и климатични инсталации, както и проблеми с вентилационните системи.
  • Други индустриални приложения: Термографията е ценен инструмент и в индустриални условия за мониторинг на машини, тръбопроводи, резервоари за съхранение и сървърни помещения, намалявайки риска от аварии и престой.

Проверка на Качеството на Строителните Работи

Термографията е мощен инструмент за контрол на качеството в строителството, както при новоизградени сгради, така и след ремонт или саниране:

  • При ново строителство: Може да се използва за проверка на качеството на изолацията след нейното поставяне. Тя позволява изследване на пропуски при изпълнение на скрити работи и следене на качеството на довършителните СМР.
  • След ремонт или саниране: Позволява оценка на качеството на изпълнените строителни работи, гарантирайки, че подобренията са ефективни.

Тази способност за одит и валидация на строителни дейности е изключително ценна. Тя осигурява обективна, безразрушителна проверка, която може да идентифицира потенциални проблеми, преди те да станат скъпи дефекти. Това дава увереност на собствениците, купувачите и инвеститорите, че качеството на изпълнение е на необходимото ниво, защитавайки тяхната инвестиция и осигурявайки дългосрочна надеждност на сградата.

Таблица 1: Основни Приложения на Термографията в Строителството

Област на ПриложениеТипични Проблеми, Откривани с ТермографияПолзи за Собственика/Инвеститора
Енергийна Ефективност и ИзолацияТоплинни мостове, липсваща/дефектна изолация, въздушни течове, загуба на топлина/студ  Намалени разходи за отопление/охлаждане, подобрен комфорт, повишена стойност на имота, съответствие с нормативи
Откриване на Скрити Течове и ВлагаТечове от водопровод, канализация, покриви, балкони, подово отопление; влага, мухъл  Избягване на скъпи ремонти, предотвратяване на структурни щети без къртене, здравословна среда
Диагностика на Електрически СистемиПрегрели контакти, кабели, електрически табла, пренапрежение, аномалии  Предотвратяване на пожари и аварии, повишена безопасност, оптимизиране на работата на системите
Диагностика на ОВК СистемиНеефективно разпределение на топлина/студ, проблеми с вентилацията  Оптимизиране на климатизацията, намалени енергийни разходи, подобрено качество на въздуха
Оценка на Качеството на СтроителствотоДефекти при монтаж на дограма, сгрешени сглобки, пропуски при скрити работи  Гарантиране на качеството на новото строителство/ремонти, намаляване на риска от бъдещи дефекти

Предимства и Дългосрочни Ползи от Термографските Инспекции

Изборът на инфрачервена термография за строителни инспекции представлява интелигентна инвестиция с реални и дългосрочни ползи. Тези предимства не се изчерпват само с откриването на проблеми, а обхващат широк спектър от икономически, екологични и здравословни аспекти.

Неразрушителен и Безконтактен Метод

Едно от най-значимите предимства на термографията е нейният неинвазивен и безконтактен характер. За разлика от традиционните методи, които често изискват къртене, пробиване или разрушаване на повърхности за откриване на скрити проблеми, термографията позволява диагностика от разстояние, без да причинява никакви щети на имота. Това е особено ценно при търсене на скрити течове, където избягването на разрушителни мерки спестява значително време, нерви и допълнителни разходи за възстановяване на засегнатите зони.

Значителни Икономии на Разходи

Термографските инспекции водят до осезаеми финансови икономии в краткосрочен и дългосрочен план:

  • Намаляване на енергийните сметки: Чрез точното локализиране на топлинни загуби, топлинни мостове и дефекти в изолацията, термографията позволява предприемането на целенасочени мерки за подобряване на енергийната ефективност. Това пряко води до значително намаляване на разходите за отопление и охлаждане, тъй като сградата става по-енергийно ефективна.
  • Избягване на скъпи ремонти: Ранното откриване на проблеми като скрити течове, влага или структурни дефекти предотвратява тяхното ескалиране в по-големи и много по-скъпи за отстраняване щети. Това удължава времето между основните ремонти и намалява общите разходи за поддръжка на имота.
  • Намаляване на риска при покупка на имот: За купувачите, термографската инспекция преди покупка е ключова. Тя разкрива потенциални дефекти, които могат да бъдат скрити, позволявайки договаряне на цена, съответстваща на реалното състояние на обекта, и намалявайки риска от неприятни изненади след сделката.

Повишаване на Комфорта и Здравословната Среда

Отстраняването на проблеми, открити чрез термография, допринася пряко за подобряване на качеството на живот в сградата:

  • Подобрен вътрешен комфорт: Адресирането на проблеми с изолацията и въздушните течове води до по-стабилни вътрешни температури, елиминиране на студени зони и течения, което повишава цялостния комфорт за обитателите.
  • Здравословни ползи: Идентифицирането и разрешаването на проблеми с влага и мухъл е от съществено значение за здравословната среда. Мухълът може да причини респираторни проблеми и алергии, а неговото премахване допринася за по-чист и здравословен въздух в помещенията.

Удължаване Живота и Повишаване Стойността на Сградата

Термографските инспекции са инвестиция в дългосрочната стойност на недвижимия имот:

  • Дълготрайност на активите: Проактивното идентифициране и ремонт на проблеми, преди те да станат критични, значително подобрява дълготрайността и експлоатационния живот на недвижимите активи.
  • Повишена пазарна стойност: Енергийно ефективна, добре поддържана сграда без скрити дефекти е много по-привлекателна на пазара и съответно има по-висока пазарна стойност. Това е особено важно в контекста на нарастващите европейски изисквания за енергийна ефективност, които правят обследванията все по-необходими за съответствие и пазарна конкурентоспособност.
  • Отговорност и устойчивост: Сградният сектор има огромен потенциал за оптимизиране на енергийната ефективност. Чрез намаляване на енергийните загуби, термографията допринася за екологичната отговорност и устойчивостта на сградите, което е все по-важен фактор за съвременните потребители и инвеститори.

Тези дългосрочни ползи превръщат термографската инспекция от обикновен разход в стратегическа инвестиция, която осигурява както финансови, така и екологични дивиденти.

Кога и Как се Извършва Професионална Термографска Инспекция?

За да се гарантира максимална точност и надеждност на термографските измервания, е от съществено значение спазването на определени условия и процедури.

Оптимални Метеорологични Условия и Температурни Разлики

  • Външна термография: Най-критичният фактор за външно термографско заснемане е наличието на значителна температурна разлика между вътрешността на сградата и външната среда. Препоръчва се тази разлика да е поне 10-15°C, като идеалните условия са при разлика над 20°C. Поради тази причина, външните инспекции се извършват предимно през по-студената част от годината, т.е. през отоплителния сезон. Голямата температурна разлика прави топлинните аномалии по-изразени и улеснява тяхното откриване и интерпретация.
  • Метеорологични условия: За да се избегнат изкривявания на резултатите, е важно да няма пряка слънчева радиация по време на заснемането, тъй като силното слънце може да повлияе на повърхностните температури и да затрудни тълкуването. Предпочитат се облачни дни или заснемане на тъмно. Важно е също да няма дъжд, сняг или силен вятър, които също могат да повлияят на точността на измерванията.
  • Вътрешна термография: Вътрешните термографски обследвания могат да се извършват по всяко време на годината, тъй като не зависят пряко от външните метеорологични условия. Въпреки това, за най-точни резултати и по-лесен анализ, се препоръчва същото да се прави през студения период, когато температурните разлики между проблемните зони и останалата част от помещението са по-очевидни.

Необходима Подготовка на Обекта Преди Инспекцията

Преди извършване на термографската инспекция, специалистите ще предоставят конкретни инструкции за подготовка на сградата. Тази подготовка е важна за осигуряване на стабилни и надеждни резултати:

  • Стабилна температура: Препоръчва се сградата да е отоплявана (или охлаждана) постоянно за поне 12-24 часа преди инспекцията, за да се установи стабилен температурен градиент между вътрешната и външната среда.
  • Затворени отвори: Всички прозорци и врати трябва да бъдат плътно затворени, за да се предотвратят въздушни течове, които биха могли да изкривят резултатите.
  • Изключване на системи: Непосредствено преди инспекцията е препоръчително да се изключат отоплителните или охладителните системи, за да се избегнат колебания в повърхностните температури от активни системи.
  • При течове: Ако инспекцията е за откриване на течове, помещението с предполагаемия източник на влага или теч не трябва да е влажно в деня на посещението, тъй като това може да попречи на точните показания.

Процес на Заснемане и Фактори, Влияещи на Точността

Самата инспекция включва професионално заснемане на сградата с висококачествена термокамера. По време на този процес, редица фактори могат да повлияят на точността на измерванията:

  • Атмосферни условия: Газове като водни пари, озон и въглероден диоксид в атмосферата абсорбират инфрачервеното излъчване, което може да доведе до грешки, особено при измервания на големи разстояния. Модерните термокамери често имат вградени функции за автоматична корекция въз основа на зададено разстояние от обекта и влажност на въздуха.
  • Характеристики на обекта: Разпределението на температурното поле и коефициентите на излъчване (емисивност) на различните материали, както и техните отражателни способности, са от съществено значение. Ако тези характеристики не бъдат правилно отчетени и компенсирани, резултатите могат да бъдат неточни.
  • Качество на оборудването: Несъвършенствата на измервателните прибори също могат да въведат грешки. По-прецизните камери дават по-точни резултати, а при високи изисквания за максимална точност може да се приложи методът на диференциалната термография, който сравнява излъчването на обекта с еталонно черно тяло, минимизирайки апаратната грешка.

Всички тези фактори подчертават защо професионализмът е гаранция за валидност. За да бъдат термографските измервания надеждни и да служат за вземане на правилни решения, те трябва да бъдат извършвани от сертифицирани специалисти с доказан опит. Тези експерти са обучени да разпознават и компенсират влиянието на околната среда и характеристиките на материалите, осигурявайки точна диагностика и надеждни резултати. Неправилното снемане и разчитане на термограмите от неквалифицирани лица може да доведе до сериозни грешки и материални загуби.

Таблица 2: Фактори, Влияещи на Точността на Термографските Измервания

ФакторВлияние върху Термограмата/ТочносттаКак Професионалистите Компенсират/Управляват
Температурна Разлика (Външна/Вътрешна)Недостатъчна разлика затруднява откриването и интерпретацията на аномалии.  Извършват обследване при оптимални условия (зима, голяма ΔT).
Емисивност на МатериалитеРазличната емисивност води до неточни температурни показания, ако не се коригира.  Ръчно настройват коефициента на излъчване в камерата; използват еталонни черни тела.
Отражения от Околната СредаОтразената топлина от други обекти може да бъде интерпретирана като температура на обследвания обект.  Настройват компенсация на отразената температура; избягват измервания близо до силно горещи/студени обекти.
Атмосферни Условия (Водни пари, Озон, CO2)Абсорбират инфрачервено лъчение, водят до грешки, особено на големи разстояния.  Модерните камери автоматично въвеждат корекция въз основа на разстояние и влажност; използват диференциална термография.
Качество на ОборудванетоНесъвършенствата на приборите могат да въведат апаратни грешки.  Използват професионални, калибрирани камери от висок клас (FLIR); прилагат диференциална термография.

Интерпретация на Термографските Изображения: Какво Ни Казват Цветовете?

След като термографските снимки са направени, следва най-важната стъпка – тяхната интерпретация. Термограмата не е просто цветна картина; тя е визуално представяне на температурни данни, които трябва да бъдат правилно разчетени, за да се извлекат смислени заключения.

Разчитане на Термограмите

Термограмата използва цветови спектър, за да представи различни температурни зони – от студено синьо за ниски температури до горещо червено за високи температури. Разчитането на тези цветове обаче зависи от това дали се извършва външна или вътрешна инспекция:

  • Външна термография: При външно заснемане, местата с най-висока температура (оцветени в оранжево или червено) обикновено представляват топлинни мостове или зони на повишена топлопропускливост, където топлината излиза от сградата. Колкото по-наситен е червеният цвят, толкова по-големи са загубите на топлина. Примери включват липсваща или повредена топлоизолация, неправилен монтаж на дограма, топлинни мостове около прозорци, врати и тераси, както и сгрешени сглобки по фасади и покриви.
  • Вътрешна термография: При вътрешно заснемане, топлинните мостове и зоните с проблеми обикновено са представени в синьо. Това е така, защото тези части са по-хладни в сравнение с вътрешните отопляеми помещения, показвайки места, където студът навлиза или топлината излиза. Сините зони могат да сигнализират за скрито проникване на влага, зони, предразположени към мухъл, или лошо изолирани участъци. Необичайно горещи точки (червено/оранжево) при вътрешна инспекция, особено в електрически табла или около контакти, могат да показват прегряване или аномалии в електрическите системи.

Защо е Важна Експертната Интерпретация

Въпреки че термограмите предоставят визуална информация, правилното им тълкуване е от решаващо значение и изисква специализирани знания и опит. Термографията не е просто насочване на камера; тя е наука, която изисква разбиране на физическите принципи, влиянието на околната среда и характеристиките на материалите.

Самоуки специалисти или лица без необходимата правоспособност могат да допуснат сериозни грешки при снемането и разчитането на термограмите. Тези грешки могат да доведат до неправилни диагнози, ненужни ремонти или, още по-лошо, до пропускане на критични проблеми, които впоследствие да причинят значителни материални загуби.

Освен това, термографският доклад, който се изготвя след обследването, има правна стойност. Той се подписва с квалифициран електронен подпис или личен печат на термографа. Това означава, че заключенията в доклада не са просто препоръки, а официален документ, който може да бъде използван при съдебни спорове, застрахователни искове или при сделки с имоти. Извършването на термографско обследване и изготвяне на доклад от лица без посочената правоспособност се счита за нарушение и измама. Този аспект подчертава високата отговорност, която носи термографът, и защо изборът на сертифициран и опитен професионалист е от първостепенно значение.

Термографският Доклад: Вашият Пътеводител към Решението

Термографският доклад е кулминацията на всяка професионална инспекция. Той не е просто набор от снимки, а изчерпателен документ, който превръща суровите данни в разбираема информация и конкретни препоръки. Този доклад е от съществено значение за поддръжката и ремонта на различни обекти, предоставяйки ценна информация за състоянието на системите и помагайки в идентифицирането на дефекти.

Съдържание на Професионалния Термографски Доклад

Един професионален термографски доклад трябва да съдържа няколко задължителни елемента, за да бъде пълен, ясен и да има правна стойност:

  • Задължителни реквизити: Докладът започва с основни данни като дата и номер на обследването, както и подробна информация за клиента и адреса на обекта, който е бил инспектиран.
  • Информация за термографа: Включва пълното име на термографа, извършил обследването и изготвил доклада, придружено с копие от неговия сертификат по Термовизия. Това гарантира квалификацията и правоспособността на експерта.
  • Снимки: Докладът съдържа неограничен брой двойки снимки – термовизионни (инфрачервени) и дигитални (обикновени) – на обследваните проблемни зони. Тези снимки са ключови, тъй като изобразяват с топлинни карти нередности като течове, изолационни проблеми, прекъснати проводници и други.
  • Описание на проблемните зони: Към всяка двойка снимки има кратко, но изчерпателно описание на констатираните проблемни зони. За по-голяма яснота се използват насочващи стрелки, диаграми и температурни параметри, които помагат за по-добро разбиране на проблемите и установяването на точните зони, в които се намират.
  • Заключение и препоръки: Докладът завършва с обобщено заключение относно наблюдаваните проблемни зони, техните причини и конкретни препоръки за отстраняване на дефектите. Тези предписания са ключови за планирането на последващи действия.

Правна Стойност и Значение за Бъдещи Действия

Правната стойност на термографския доклад е един от най-важните му аспекти. Докладът се подписва с квалифициран електронен подпис или личен печат на термографа. Това му придава официален характер, което го прави валиден документ при:

  • Искове и спорове: Може да бъде използван като доказателство при застрахователни искове, спорове със строители или съседи, особено при течове.
  • Продажба/покупка на имот: Предоставя обективна оценка на състоянието на имота, която може да повлияе на цената и условията на сделката.
  • Планиране на ремонти: Дава ясен път за необходими подобрения и отстраняване на дефектите, като позволява приоритизиране на ремонтните дейности.
  • Предотвратяване на бъдещи проблеми: Докладът съдържа предупреждения за потенциални проблеми, които могат да се развият, което помага на собствениците да предприемат превантивни мерки.

Процес на Изготвяне на Доклада

Изготвянето на термографския доклад е сложен процес, който изисква специализиран софтуер:

  • Записване на данни: Всяко заснето изображение се записва в паметта на термокамерата като двойка паралелни снимки – една в инфрачервен спектър и една в обикновен дигитален формат.
  • Обработка със софтуер: Тези снимки се прехвърлят на компютър и се обработват със специализиран софтуер. Този софтуер предлага разширени функции за генериране на по-детайлни доклади.
  • Радиометрична панорама: Някои софтуери позволяват обединяване на няколко изображения чрез създаване на радиометрична панорама, което осигурява по-голяма точност при показване на аномалии и тенденции.

Термографският доклад трансформира суровите данни от обследването в конкретни, визуални и правно значими изводи. Той е инструмент за вземане на решения и документация, който дава възможност на собствениците и инвеститорите да разбират състоянието на имота си, да планират ефективни действия и да защитават своята инвестиция.

Избор на Доверен Партньор за Термографски Услуги: На какво да Обърнем Внимание?

Изборът на правилния партньор за извършване на термографска инспекция е от съществено значение за получаване на точни, надеждни и полезни резултати. В пазар, където се появяват все повече фирми, предлагащи подобни услуги, е важно да се направи информиран избор.

Квалификация и Сертификация на Термографите

Най-важният критерий е квалификацията на специалистите. Настоявайте за сертифицирани термографи, които притежават международно признати сертификати по термография, като например ITC сертификат от Infrared Training Center – Швеция. Този сертификат е гаранция за професионално обучение и дълбоки познания в областта. Важно е да се знае, че извършването на термографско обследване и изготвяне на доклад от лица без необходимата правоспособност е нарушение и измама. Винаги изисквайте да видите сертификата на термографа.

Използвано Оборудване

Качеството на оборудването пряко влияе върху точността на диагностиката. Доверените фирми използват професионални термокамери от водещи производители като FLIR, които са признати за лидер на пазара. Освен термокамера, професионалните екипи разполагат и с допълнително специализирано оборудване, като влагомери TRAMEX и RWS скенери за покривни течове, което позволява по-цялостна и прецизна диагностика.

Опит и Репутация

Дългогодишният опит в областта на термографията и откриването на течове е показател за надеждност и експертиза. Фирма с утвърдена репутация за качествено и бързо обслужване на достъпни цени е предпочитан избор. В пазар, където има опити за копиране на успешни бизнес модели, изборът на доказана и първокласна фирма е от ключово значение за гарантиране на автентичност и качество на услугата.

Buildings-Audit.com е пример за фирма, която отговаря на тези критерии. Те са „една от водещите и първи фирми в България“ в тази област, с дългогодишен опит и квалифицирани екипи, които работят с най-модерното оборудване. Тяхната ангажираност към професионалните стандарти и използването на международно сертифицирани термографи изграждат силна основа на доверие.

Обхват на Услугите и Прозрачност

Изберете партньор, който предлага цялостни решения – от първоначалната диагностика и заснемане, през изготвянето на подробен термографски доклад с предписания, до евентуално съдействие за отстраняване на проблема. Важна е и адекватната реакция и възможност за посещение в рамките на няколко часа или в удобно за клиента време. Прозрачността на цените, както е при buildings-audit.com, която предлага разумни и достъпни цени за своите услуги, също е важен фактор.

Изборът на доверен партньор не е просто въпрос на цена, а на инвестиция в спокойствие и сигурност. Той гарантира, че инспекцията ще бъде извършена професионално, резултатите ще бъдат точни, а препоръките – ефективни, защитавайки вашата собственост и инвестиция в дългосрочен план.

Инвестиция в Бъдещето на Вашата Сграда с нашите термографски услуги

Термографските инспекции са мощен и незаменим инструмент в съвременното строителство и управление на имоти. Те разкриват невидими проблеми, които могат да компрометират целостта, енергийната ефективност и комфорта на вашата сграда, преди те да се превърнат в скъпоструващи аварии. Чрез прецизното локализиране на топлинни мостове, дефекти в изолацията, скрити течове и проблеми в електрическите системи, термографията осигурява проактивен подход към поддръжката на имота.

Ползите от такава инвестиция са многобройни и дългосрочни: значителни икономии на разходи за енергия и ремонти, повишен вътрешен комфорт, по-здравословна среда без влага и мухъл, удължен живот на сградата и повишаване на нейната пазарна стойност. Освен това, термографията допринася за екологичната отговорност и съответствието с нарастващите регулации за енергийна ефективност.

За да се възползвате максимално от потенциала на термографията, е от съществено значение да изберете партньор с доказана експертиза, модерно оборудване и безупречна репутация. Buildings-Audit.com е лидер в тази област в България, предлагайки професионално и бързо откриване на течове с ултразвук и термокамера FLIR в цялата страна. С екип от квалифицирани и сертифицирани термографи, дългогодишен опит и ангажимент към качествено обслужване на достъпни цени, buildings-audit.com е вашият доверен партньор за диагностика и защита на вашата собственост.

Не чакайте невидимите проблеми да станат очевидни и скъпи. Инвестирайте разумно в бъдещето на вашата сграда. Свържете се с buildings-audit.com днес, за да получите професионална термографска диагностика и да осигурите дълготрайността, комфорта и стойността на вашия имот. Можете да им се доверите и да им предоставите цялата трудна работа, те ще се погрижат за всичко.

Приложение на Инфрачервената Термография за Диагностика на Електрически Табла

,
Посл. обновяване: • 25 мин. четене
Приложение на Инфрачервената Термография за Диагностика на Електрически Табла

Защо инфрачервената термография е ключова за електрическите табла?

Електрическите табла представляват нервния център на всяка сграда, индустриално съоръжение или търговски обект. Те осигуряват безпроблемното разпределение на електроенергията, което е от критично значение за непрекъснатостта на производствените процеси, функционирането на системите за осветление, отопление, вентилация и климатизация, както и за общата безопасност на обитателите и персонала. Без тяхното оптимално и надеждно функциониране, всяка дейност би била застрашена от прекъсвания, финансови загуби и потенциални рискове.

Въпреки тяхната жизненоважна роля, електрическите табла са податливи на редица неизправности, които често остават невидими с просто око. Проблеми като разхлабени връзки, претоварени вериги, небалансирани фази или повредени компоненти могат да доведат до прегряване, което е предвестник на сериозни повреди. Тези скрити аномалии крият значителни рискове, включително непланирани спирания на производството, скъпоструващи ремонти, електрически пожари и дори тежки злополуки. Традиционните методи за диагностика често изискват изключване на захранването, което води до нежелани прекъсвания на дейността и допълнителни оперативни разходи.

В отговор на тези предизвикателства, инфрачервената термография се налага като модерен, неинвазивен и безразрушителен метод за превантивна диагностика. Тази технология използва специализирани инфрачервени камери за откриване на топлинни аномалии, като прави невидимото инфрачервено лъчение видимо. Чрез визуализация на температурните вариации, термографията позволява ранно идентифициране на потенциални проблеми, без да е необходимо прекъсване на захранването или физически контакт с оборудването.

Възможността за извършване на диагностика без прекъсване на дейността представлява съществено предимство. Проблемите в електрическите системи често се проявяват най-ясно, когато оборудването е под нормално работно натоварване, тъй като именно тогава се генерира излишна топлина поради съпротивление. Ако инспекцията се извършва при изключено захранване, тези критични аномалии биха останали незабелязани, което може да доведе до пропускане на сериозни рискове. Термографията преодолява този недостатък, осигурявайки точна оценка на състоянието на системите в реални експлоатационни условия.

Ранното откриване на аномалии е пряко свързано с оптимизирането на времето за реакция. Колкото по-рано се идентифицира даден проблем, толкова по-малки и по-евтини са необходимите корективни действия. Този проактивен подход предотвратява верижни реакции от повреди и ескалиращи разходи, премествайки фокуса от реактивно отстраняване на вече възникнали аварии към стратегическо предотвратяване на инциденти. Това е от ключово значение за дългосрочната устойчивост, безопасност и сигурност на всяка инфраструктура, осигурявайки значителни икономии на време, средства и ресурси в дългосрочен план.

Основи на инфрачервената термография: Как „виждаме“ топлината?

Инфрачервената термография се основава на фундаментален физичен принцип: всички обекти, независимо от тяхната температура, излъчват електромагнитни вълни в инфрачервения спектър. Количеството на това излъчване е пряко свързано с температурата на обекта – колкото по-горещ е един обект, толкова повече инфрачервена енергия излъчва. За човешкото око обаче това излъчване е невидимо, тъй като дължината на вълната му е извън тесния диапазон на видимия спектър (от 0.4 до 0.7 микрометра).

Инфрачервената камера е специализирано безконтактно устройство, което превръща тази невидима инфрачервена енергия в електронен сигнал. Този сигнал след това се обработва, за да се създаде термално изображение, известно като термограма, което се визуализира на екран. На термограмата различните цветове или нюанси съответстват на температурните разлики по повърхността на обекта, като по-горещите зони обикновено се изобразяват с по-ярки или по-топли цветове (например бяло, червено, жълто), а по-студените – с по-тъмни (синьо, зелено). Тази визуална репрезентация позволява прецизно измерване и оценка на сериозността на температурните аномалии.

За коректната интерпретация на термални изображения и осигуряване на точни резултати е важно разбирането на няколко ключови термина:

  • Термален подпис: Това е инфрачервената енергия, която се излъчва от даден обект в конкретен момент.
  • Термограма: Представлява визуално изображение на термалния подпис, където цветовите градиенти показват разпределението на инфрачервената радиация по повърхността на обекта.
  • Емисивност: Тази характеристика измерва ефективността, с която дадена повърхност излъчва топлинна енергия в сравнение с идеално „черно тяло“ (което има емисивност 1). Стойността на емисивността варира от 0 (за идеално термично огледало) до 1. Повечето неметални материали, като кабелни обвивки или изолация, са ефективни излъчватели с висока емисивност, докато полирани метали (например мед или алуминий) са лоши излъчватели и силно отразяващи, с ниска емисивност.
  • Отражения: Инфрачервената радиация може да се отразява от някои повърхности, особено от ярки метали, известни като „термични огледала“. Това явление може да доведе до погрешни показания, тъй като камерата „вижда“ отразената температура от околната среда, а не истинската температура на обекта.

Разбирането на емисивността и отраженията е не просто технически детайл, а критичен фактор за надеждността на термографската диагностика. Неправилното отчитане на тези фактори може да доведе до фалшиви положителни или отрицателни резултати, което компрометира ефективността на превантивната поддръжка. Например, лъскава метална повърхност с ниска емисивност може да изглежда студена на термограмата, дори ако е гореща, защото отразява студената околна среда. Обратно, може да изглежда гореща, ако отразява по-топъл обект наблизо. За да се получи точна информация, е необходимо квалифициран оператор да коригира настройките на камерата за емисивност и да разбере как околните отражения влияят на изображението.

Концепцията за „термични лъжи“ (thermal lies), породени от отражения, ясно показва, че термографията, макар и изключително мощна технология, изисква дълбоко разбиране на физичните принципи и значителен опит. Това не е просто „насочи и снимай“ технология , а научна дисциплина, която изисква обучен и сертифициран персонал, за да се извлекат истински и полезни данни. Само експерт може да различи реална аномалия от отражение или да коригира показанията, за да получи точна температура. Това подчертава необходимостта от професионални услуги, които разполагат с експертиза, а не само с оборудване, което повишава стойността на услугите, предлагани от buildings-audit.com.

Приложение на термографията за диагностика на електрически табла

Електрическите компоненти в таблата и системите са подложени на постоянно натоварване и с времето търпят влошаване. Фактори като корозия, разхлабване на връзки, пренатягане, замърсяване и претоварване водят до повишаване на електрическото съпротивление. Това повишено съпротивление от своя страна генерира излишна топлина, която е основен индикатор за потенциална повреда. Компонентите почти винаги прегряват преди да се повредят напълно, което прави ранното откриване на тези топлинни аномалии критично за предотвратяване на по-сериозни проблеми.

Термографията предлага ефективен начин за откриване на тези аномалии безконтактно и в реално време. Термографските камери улавят инфрачервената радиация, излъчвана от компонентите, и я преобразуват в термални изображения, които визуално показват температурните разлики. По-горещите зони се открояват веднага на екрана на камерата, сигнализирайки за потенциални проблеми. Този метод позволява наблюдение и диагностика на съоръженията под напрежение, без да е необходимо тяхното изключване или прекъсване на работния процес.

Възможността за диагностика „под товар“ е ключово предимство на инфрачервената термография. Проблемите в електрическите системи често се проявяват само когато системата е под работно натоварване, тъй като именно тогава се генерира топлина поради съпротивление. Ако инспекцията се извършва при изключено захранване, тези критични аномалии биха останали незабелязани, което може да доведе до пропускане на сериозни рискове и потенциални бъдещи аварии. Термографията преодолява този недостатък, осигурявайки точна оценка на състоянието на системите в реални експлоатационни условия. Това позволява на специалистите да идентифицират проблеми, които иначе биха били пропуснати, и да предприемат навременни действия.

Ранното откриване на аномалии е пряко свързано с оптимизирането на времето за реакция и минимизирането на последващите щети. Колкото по-рано се идентифицира даден проблем, толкова по-малки и по-евтини са необходимите корективни действия. Например, една разхлабена връзка, открита рано, може да бъде затегната бързо и евтино. Ако същият проблем остане незабелязан, той може да ескалира до прегряване, повреда на оборудването, късо съединение или дори електрически пожар, което би довело до значително по-големи разходи за ремонт, дълъг престой и потенциални рискове за безопасността. Този подход предотвратява верижни реакции от повреди и ескалиращи разходи, премествайки фокуса от реактивно отстраняване на вече възникнали аварии към стратегическо предотвратяване на инциденти, което е от ключово значение за дългосрочната устойчивост и сигурност на всяка инфраструктура.

Често срещани проблеми в електрическите табла, откривани с термография

Инфрачервената термография е мощен инструмент, който разкрива широк спектър от електрически проблеми, които не са видими с просто око. Тези проблеми, ако останат неадресирани, могат да доведат до сериозни повреди, прекъсвания и опасности.

Ето основните проблеми, които термографията може да открие:

  • Разхлабени или лоши връзки: Това е една от най-честите причини за прегряване в електрическите табла. Разхлабените или корозирали електрически връзки увеличават съпротивлението в точката на контакт, което води до локално нагряване. Термографските изображения ясно показват тези „горещи точки“, които обикновено са най-горещи в самата точка на връзка и постепенно изстиват с отдалечаване по проводника. Тези проблеми могат да доведат до искрене, дъгова светлина, прекъсване на веригата и дори електрически пожари.
  • Претоварени вериги и окабеляване: Когато дадена електрическа верига или кабел пренася повече ток, отколкото е проектиран да издържи, това генерира излишна топлина. Термографията помага за идентифицирането на тези претоварени вериги чрез наблюдение на температурните вариации по прекъсвачи и предпазители. Претоварените вериги могат да причинят преждевременна повреда на компоненти, деградация на изолацията и значително увеличават риска от пожар.
  • Небалансирано разпределение на фазите: В трифазни електрически системи, неравномерното натоварване между отделните фази може да доведе до прегряване на една или повече фази. Това не само намалява ефективността на системата, но и съкращава живота на оборудването, свързано с небалансираните фази. Термографията позволява сравнение на температурите между фазите, като по-натоварените фази ще изглеждат по-топли.
  • Повредени компоненти: Електрически компоненти като трансформатори, двигатели, предпазители, прекъсвачи, контактори и релета могат да показват анормални топлинни модели преди пълна повреда. Например, изгорял предпазител би изглеждал по-студен от нормалното, докато дефектен контактор може да показва локализирано прегряване. Ранното откриване чрез термографски анализ позволява проактивна подмяна или ремонт, намалявайки риска от неочаквани прекъсвания.
  • Проблеми с изолацията: Разрушаване или повреда на изолацията на проводници и компоненти може да доведе до топлинни аномалии и да наруши ефективното функциониране на системите. Термокамерите са изключително ефективни при идентифициране на зони с необичайни топлинни модели, указващи потенциални проблеми с изолацията.
  • Искрене и прекомерни хармоници: Тези явления също генерират излишна топлина в електрическите системи и могат да бъдат успешно открити чрез термография.

Визуални индикатори на термални изображения: как изглеждат „горещите точки“

Термичните изображения показват температурите като градиентни цветове, като по-горещите зони обикновено се изобразяват с по-ярки или по-топли цветове (напр. бяло, червено, жълто), докато по-студените са с по-тъмни (напр. синьо, зелено). Най-често използваната палитра за електрически системи е „Iron“, която осигурява ясен контраст между различните температурни зони. Когато неизправен електрически компонент или връзка генерира повече топлина, отколкото трябва, температурата му ще го накара да се открои веднага при гледане с термокамера.

Важно е да се отбележи, че температурната скала на камерите може да се адаптира автоматично към най-горещите и най-студените точки в кадъра. Това означава, че дори нормално работещо оборудване може да изглежда „горещо“ на термограмата, ако няма значителни температурни разлики в обхвата на изображението. Например, прекъсвач, който работи нормално при висока температура поради натоварване, може да бъде показан като „гореща точка“, ако е най-горещият компонент в кадъра. Затова квалифицираният термограф трябва да интерпретира тези данни, вземайки предвид натоварването на системата, проектните температури на компонентите и околната среда. Разграничаването между „товарен проблем“ и „проблем с връзката“ е ключово за ефективната диагностика. Една гореща точка може да е симптом на различни основни причини, и само опитен термограф, често в комбинация с други електрически измервания (напр. с мултиметър или амперклещи), може да определи точната причина.

Фактът, че дори „нормално“ работещи компоненти могат да изглеждат „горещи“ на термограмата поради автоматичното калибриране на камерата, показва колко е важна квалификацията на оператора. Без разбиране на контекста (натоварване, проектни спецификации, емисивност), може да се стигне до ненужни и скъпи ремонти или, по-лошо, да се пропусне реален проблем. Квалификацията на оператора, способността му да извършва сравнителен анализ между подобни компоненти под сходно натоварване и разбирането на нормалните работни температури са от съществено значение за оптимизиране на процеса и избягване на ненужни разходи, като същевременно се повишава надеждността на диагностиката.

Таблица 1: Често срещани електрически проблеми, откривани с термография и техните индикатори

ПроблемОписание на проблемаВизуални индикатори на термограматаПотенциални последици
Разхлабени/Лоши връзкиУвеличено съпротивление поради корозия, пренатягане, разхлабване на клеми.Локализирана гореща точка, най-гореща в точката на връзка, охлаждаща се с отдалечаване по проводника.Дъгова светлина, електрически пожар, прекъсване на захранването, повреда на оборудване.
Претоварени вериги/окабеляванеВерига или кабел, пренасящи повече ток от проектния капацитет.Равномерно повишена температура по цялата дължина на проводника или компонента.Преждевременна повреда на компоненти, деградация на изолацията, риск от пожар.
Небалансирано разпределение на фазитеНеравномерно натоварване между фазите в трифазни системи.Една или повече фази са значително по-горещи от останалите.Намалена ефективност, съкратен живот на оборудването, повишени разходи за енергия.
Повредени компонентиДефекти в трансформатори, двигатели, предпазители, прекъсвачи, контактори, релета.Анормални топлинни модели (напр. изгорял предпазител е студен, дефектен контактор е горещ).Неочаквани прекъсвания, скъпи ремонти, загуба на производство.
Проблеми с изолациятаРазрушаване или повреда на електрическата изолация.Анормални топлинни модели, които не се обясняват с натоварване или връзки.Къси съединения, електрически удари, пожари.
Искрене/Прекомерни хармонициНестабилни електрически явления, генериращи топлина.Непостоянни или пулсиращи горещи точки, които могат да се променят с времето.Повреда на оборудване, смущения в мрежата, риск от пожар.

Предимства на термографската диагностика за електрически системи

Прилагането на инфрачервена термография за диагностика на електрически системи предлага множество значителни предимства, които надхвърлят обикновеното откриване на проблеми. Тези предимства се трансформират в осезаема стойност за бизнеса и собствениците на имоти.

Превантивна поддръжка и намаляване на непланирани прекъсвания: Термографията е ключов елемент от стратегиите за предсказуема поддръжка, позволявайки непрекъснат мониторинг на електрическата инфраструктура. Чрез идентифициране на потенциални проблеми, преди те да ескалират до повреда на оборудването, се минимизират непланираните прекъсвания на производството. Това позволява планиране на необходимата поддръжка по време на предвидени престои, което елиминира скъпоструващия и разрушителен характер на аварийните ремонти. Преминаването от „реактивна“ към „предиктивна“ поддръжка е фундаментална промяна в оперативната философия, която термографията улеснява. Това не е просто „поправка на счупеното“, а „предотвратяване на счупването“, което води до по-стабилни и предвидими операции, осигурявайки конкурентно предимство и устойчивост на бизнеса.

Повишена безопасност: предотвратяване на пожари, аварии и злополуки: Прегряващите електрически компоненти представляват един от най-сериозните рискове от пожар в сгради и индустриални съоръжения. Редовните термографски инспекции помагат за ранното идентифициране на тези рискове, като се локализират горещи точки и други аномалии. Това позволява предприемането на корективни мерки, преди да възникнат инциденти, защитавайки както ценни активи, така и живота и здравето на персонала.

Икономия на разходи и време: избягване на скъпи ремонти и прекъсване на производството: Едно от най-значимите предимства на термографията е нейната способност да спестява разходи и време. Тъй като инспекциите могат да се извършват, докато системите работят, се избягват скъпи прекъсвания на оборудването и загуба на време за производство. Ранното откриване на проблеми води до значителни икономии на разходи, предотвратявайки големи повреди, които биха изисквали обширни и скъпи ремонти. Разходите за аварийни ремонти и загубите от престой обикновено са експоненциално по-високи от тези за планирана превантивна поддръжка.

Удължаване живота на оборудването и поддържане на КПД: Чрез идентифициране и отстраняване на проблеми като небалансирани натоварвания, разхлабени връзки или прегряване, термографията допринася за по-дълъг експлоатационен живот на електрическите компоненти. Това също така помага за поддържане на оптимален коефициент на полезно действие (КПД) на оборудването, тъй като прегряването е индикатор за енергийни загуби. По-дългият живот на оборудването намалява капиталовите разходи за подмяна и подобрява възвръщаемостта на инвестициите.

Съответствие с нормативи и застрахователни изисквания: Редовните термографски инспекции помагат на предприятията да спазват регулаторните стандарти за безопасност и околна среда, минимизирайки риска от глоби и санкции. Освен това, наличието на редовни термографски отчети може да опрости процеса на застраховане, да подобри застраховаемостта на активите и потенциално да доведе до намаляване на застрахователните премии.

Синергията между „намалени разходи“, „повишена безопасност“ и „удължен живот на оборудването“ създава цялостна стойност. Тези ползи не са изолирани, а взаимно подсилващи се. По-безопасната работна среда означава по-малко инциденти и свързани с тях разходи за обезщетения и прекъсвания. По-дългият живот на оборудването намалява капиталовите разходи и подобрява възвръщаемостта на инвестициите. По този начин, инвестицията в термография се превръща в стратегическо решение, което защитава активите, оптимизира операциите и допринася за цялостната устойчивост на бизнеса.

Таблица 2: Основни предимства на термографската диагностика на електрически системи

Категория предимствоСпецифично предимствоКак термографията помагаДългосрочна полза за клиента
БезопасностПредотвратяване на пожари и аварииИдентифицира рискови горещи точки и потенциални къси съединения преди ескалация.Защита на персонал, активи и репутация; намаляване на застрахователни искове.
ЕфективностНамаляване на непланирани прекъсванияПозволява планиране на поддръжката по време на предвидени престои чрез ранно откриване на проблеми.Непрекъснатост на операциите, избягване на загуби от престой, повишена производителност.
РазходиИкономия на оперативни и ремонтни разходиОткрива проблеми в ранен етап, предотвратявайки скъпи аварийни ремонти и големи повреди.Значителни финансови спестявания, оптимизация на бюджета за поддръжка.
НадеждностУдължаване живота на оборудванетоИдентифицира и адресира проблеми като небалансирани натоварвания и прегряване, намалявайки износването.Намалени капиталови разходи за подмяна на оборудване, по-висока възвръщаемост на инвестициите.
СъответствиеСпазване на нормативи и застрахователни изискванияПредоставя документация за редовни инспекции, доказваща проактивен подход към безопасността.Избягване на глоби, подобрена застраховаемост, потенциално по-ниски застрахователни премии.

Процес на термографско обследване на електрически табла: От подготовката до доклада

Ефективното термографско обследване на електрически табла е систематичен процес, който изисква внимателна подготовка, прецизно изпълнение и задълбочен анализ.

Подготовка на обекта и оборудването: За да се осигурят най-точни резултати, електрическите табла трябва да бъдат под нормално работно натоварване по време на инспекцията. Това е от съществено значение, тъй като много проблеми се проявяват като топлинни аномалии само когато системата е под напрежение и товар. Достъпът до панелите трябва да бъде осигурен, а защитните капаци може да се наложи да бъдат премахнати. Тази операция обаче трябва да се извършва само от квалифициран персонал и след пълна оценка на риска, съгласно строги протоколи за безопасност.

Изисквания към термокамерите: Използваното термографско оборудване трябва да отговаря на специфични стандарти за качество и производителност. Минималната IR резолюция, препоръчана от организации като RESNET, е 120×120 пиксела, с термична чувствителност от 100mK (0.10°C) или по-добра (по-ниските стойности показват по-висока чувствителност) и зрително поле (FOV) от поне 20 градуса. По-високата резолюция осигурява по-детайлни изображения, което е от полза при идентифицирането на малки или отдалечени аномалии.

Извършване на инспекцията: Самата инспекция включва систематично сканиране на електрическите панели с инфрачервена камера, докато системата е в експлоатация. Извършва се както външен, така и вътрешен оглед (след отваряне на панелите от квалифициран персонал) за цялостно покритие на всички компоненти. Специално внимание се обръща на зони като връзки, прекъсвачи, предпазители, трансформатори и окабеляване, където най-често възникват проблеми с прегряване.

Значение на корекцията на емисивността и избягване на термични отражения: За да се получат точни температурни измервания, е критично да се коригира емисивността на материалите, които се инспектират. Емисивността е свойство на повърхността да излъчва инфрачервена енергия и може значително да варира между различни материали (напр. полиран метал срещу боядисана повърхност). Неправилната настройка на емисивността може да доведе до неточни температурни показания. Освен това, трябва да се минимизира влиянието на термичните отражения от околната среда, тъй като те могат да бъдат погрешно интерпретирани като горещи точки. Опитните термографи прилагат техники като залепване на електрическа лента върху повърхности с ниска емисивност или променят ъгъла на наблюдение, за да избегнат отражения. Не просто наличието на оборудване, а неговите

спецификации (резолюция, чувствителност) и правилното му използване (корекция на емисивността, избягване на отражения) са решаващи за точността на данните. Некачествени данни водят до некачествени решения, което подчертава необходимостта от висококвалифицирани специалисти.

Качествена и количествена термография: Термографското тестване може да бъде качествено или количествено.

  • Качествена термография: Този подход сравнява топлинните подписи на подобни компоненти при сходни условия, търсейки относителни температурни разлики. По-голямата част от електрическите термографски работи са качествени, тъй като целта е да се идентифицират аномалии спрямо нормалното поведение на сходни елементи.
  • Количествена термография: Включва прецизни измервания на абсолютни температури. Този метод изисква пълно разбиране на всички променливи и ограничения, влияещи върху точността на измерването, като емисивност, предаване и поглъщане на енергия.

Създаване на подробен термографски доклад: След приключване на инспекцията се изготвя подробен термографски доклад. Този доклад не е просто формалност, а доказателство за състоянието и пътна карта за действие. Той превръща суровите термични данни в ценна, действена информация, която може да бъде използвана от мениджмънта за вземане на информирани решения, от инженерите за планиране на ремонти и от застрахователите за оценка на риска.

Докладът обикновено включва:

  • Подробно описание на тестваното оборудване, включително местоположение и идентификация.
  • Открити аномалии, представени с термограми (инфрачервени изображения) и съответни видими изображения за по-лесна ориентация.
  • Температурни разлики между проблемната зона и референтна област.
  • Вероятна причина за температурната аномалия.
  • Условия на натоварване на системата по време на инспекцията (напр. ампераж, процент на натоварване).
  • Околни условия (температура на въздуха, влажност, вятър).
  • Препоръчителни действия за ремонт и приоритет за отстраняване на дефектите.
  • Информация за използваната термокамера (марка, модел, сериен номер) и параметри на настройка (емисивност, фонова температура).

Този подробен доклад е от съществено значение за ефективното планиране на поддръжката и застрахователните цели, осигурявайки прозрачност и проследимост на състоянието на електрическите табла.

Стандарти и квалификации в термографията на електрически системи

За да се гарантира безопасността, точността и надеждността на термографските инспекции на електрически системи, са разработени редица международни стандарти и изисквания за квалификация на персонала. Тези стандарти осигуряват рамка за безопасни работни практики, квалификация на персонала и процедури за инспекция.

Международни стандарти:

  • NFPA 70E („Standard for Electrical Safety in the Workplace“): Този стандарт, разработен от Националната асоциация за противопожарна защита, е от ключово значение за електрическата безопасност на работното място. Той предоставя конкретни изисквания и насоки относно оценката на риска от електрически опасности, като електрически удар и дъгова светлина, както и изискванията за лични предпазни средства (ЛПС). NFPA 70E изисква извършването на анализ на риска преди всяка работа с електрическо оборудване, особено когато се работи под напрежение. За термографски инспекции, които често се извършват на енергизирано оборудване, спазването на тези протоколи е задължително, включително получаването на „Разрешение за работа под напрежение“ (Energized Electrical Work Permit) и използването на подходящи ЛПС.
  • ISO 18436-7 („Condition monitoring and diagnostics of machines – Requirements for qualification and assessment of personnel“): Този стандарт на Международната организация по стандартизация определя изискванията за квалификация и оценка на персонала, който извършва инфрачервени термографски инспекции. Той дефинира различни нива на сертифициране, всяко със специфични изисквания за обучение и практически опит.
  • ASTM E1934-07 („Standard Guide for Examining Electrical Power Distribution Equipment with Infrared Thermography“): Този стандарт предоставя подробни насоки за процедурите за тестване и очертава отговорностите както на собственика на оборудването, така и на термографа при извършване на инспекции на електрическо разпределително оборудване.

Изисквания за квалификация на термографите:

Квалификацията на термографите се основава на обширно обучение, писмени изпити, практически тестове и натрупан опит. Стандартът ISO 18436-7 дефинира три основни нива на сертифициране:

  • Level I: Термографите на това ниво са квалифицирани да извършват прегледи и да събират данни въз основа на конкретни, предварително зададени критерии „пас/непас“. Те имат базово разбиране на принципите на термографията и работата с оборудването. Минималната продължителност на обучение е 32 часа, а изискваният практически опит е 12 месеца (400 часа).
  • Level II: Термографите на това ниво имат по-задълбочени познания. Те могат да извършват прегледи, да събират и анализират данни, както и да изготвят подробни доклади. Те са способни да интерпретират по-сложни термични модели и да правят корекции за фактори като емисивност и отражения. Изисква се минимум 64 часа обучение и 6 месеца практически опит след Level I.
  • Level III: Това е най-високото ниво на сертифициране, предназначено за експерти, които могат да управляват цялостни термографски програми, да разработват процедури, да интерпретират сложни данни и да предоставят консултации. Те имат най-дълбок анализ и опит. Изисква се минимум 96 часа обучение и 48 месеца (1920 часа) практически опит.

Таблица 3: Изисквания за квалификация на термографи по ISO 18436-7

Ниво на сертифициранеМинимална продължителност на обучение (часове)Минимален практически опит (месеци/часове)Основни отговорности/умения
Level I32 часа12 месеца (400 часа)Извършва прегледи, събира данни по зададени критерии „пас/непас“.
Level II64 часа6 месеца след Level IИзвършва прегледи, събира и анализира данни, изготвя доклади.
Level III96 часа48 месеца (1920 часа)Управлява термографски програми, разработва процедури, извършва дълбок анализ, консултира.

Протоколи за безопасност:

Безопасността е от първостепенно значение при термографските инспекции на електрически системи, особено когато се работи под напрежение. Измерванията трябва да се извършват на достъпни компоненти. Ако се налага премахване на капаци или отваряне на врати за достъп, това трябва да става само след пълна оценка на риска и от квалифициран персонал. Техниците трябва да носят подходящи лични предпазни средства (ЛПС), включително изолирани ръкавици, предпазни очила и огнеупорно облекло, съобразени с нивото на риск от електрически удар и дъгова светлина. Често се изисква „Разрешение за работа под напрежение“ (Energized Electrical Work Permit), което описва конкретната верига, оборудването и местоположението. Термографът трябва да бъде придружен от „квалифицирано лице“ при работа в опасни зони, а при работа в зоната на дъгова светлина, и двамата трябва да носят пълни ЛПС. Иновативни решения като инфрачервените прозорци могат да елиминират много от рисковете, свързани с инспекции под напрежение, като осигуряват пряк достъп до компонентите без отваряне на таблото.

Стандартите като NFPA 70E и ISO 18436-7 не са просто бюрократични изисквания, а фундамент за безопасност и качество. Те гарантират, че термографските инспекции се извършват по начин, който минимизира риска за персонала и осигурява надеждни резултати, което е пряко свързано с доверието и репутацията на компанията. Липсата на стандарти води до висок риск и неточни резултати, докато тяхното спазване осигурява безопасност и точност. Изискването за „квалифициран персонал“ и нивата на сертифициране създават йерархия на експертизата. Това означава, че не всеки, който притежава термокамера, може да извършва сложни електрически инспекции. Услугите, предоставяни от обучени и сертифицирани специалисти, гарантират високо качество и надеждност, което ги отличава на пазара.

Защо да изберете buildings-audit.com за термографска диагностика?

Изборът на партньор за термографска диагностика на електрически табла е решение, което пряко влияе върху безопасността, ефективността и дългосрочната устойчивост на вашите системи. Предлагаме редица ключови предимства, които я позиционират като водещ избор в тази област.

Национално покритие и мрежа от екипи: Buildings-audit.com оперира в цялата страна, разполагайки с изградена мрежа от екипи. Това национално покритие не просто означава наличност, а осигурява гъвкавост и бързина на реакция. В случай на спешни ситуации или за обслужване на големи индустриални обекти с разпръснати местоположения, способността за бързо разполагане на квалифицирани екипи е ключово конкурентно предимство. Тази оперативна ефективност минимизира потенциалните загуби от престой и осигурява бързо възстановяване при възникване на проблеми.

Комбиниран опит в ултразвуково откриване на течове и термография: Уникалното предложение на Buildings-audit.com е комбинацията от две мощни безразрушителни техники – ултразвук за откриване на течове и инфрачервена термография. Този комбиниран опит създава холистичен подход към диагностиката на сгради и инфраструктура. Това предполага, че Buildings-audit.com не е просто доставчик на единична услуга, а партньор, който може да предложи комплексни решения за широк спектър от скрити проблеми в инфраструктурата – от течове във водопроводни инсталации до електрически аномалии. Интегрираният подход осигурява по-цялостна диагностика и по-висока ефективност, което е особено привлекателно за големи клиенти или тези с разнообразни нужди.

Квалифицирани експерти и модерно оборудване: Екипите на Buildings-audit.com са обучени и сертифицирани съгласно най-високите международни стандарти, включително тези, дефинирани от ISO и NFPA 70E. Тази квалификация гарантира, че инспекциите се извършват от специалисти с дълбоко разбиране на принципите на термографията, способни да интерпретират сложни термични изображения и да правят корекции за фактори като емисивност и отражения. Компанията използва модерно термографско оборудване, което отговаря на високи изисквания за резолюция и термична чувствителност. Комбинацията от експертиза и високотехнологично оборудване осигурява точни, надеждни и съобразени с индустриалните стандарти резултати.

Ангажимент към безопасността, ефективността и дългосрочната стойност за клиентите: Buildings-audit.com се фокусира върху превантивната поддръжка, което е стратегически подход, водещ до значителни ползи за клиентите. Чрез ранното откриване и отстраняване на проблеми, компанията допринася за:

  • Повишена безопасност: Намаляване на риска от електрически пожари, аварии и злополуки.
  • Намалени оперативни разходи: Избягване на скъпи аварийни ремонти и минимизиране на загубите от непланиран престой.
  • Удължен живот на оборудването: Оптимизиране на функционирането на електрическите системи и предотвратяване на преждевременно износване на компонентите.

Тези ползи не са изолирани, а взаимно подсилващи се, създавайки цялостна добавена стойност. Инвестицията в термографска диагностика с Buildings-audit.com е инвестиция в дългосрочната сигурност, надеждност и ефективност на електрическите системи, осигурявайки спокойствие и оптимизиране на бизнес процесите.

Заключение: Инвестиция в сигурност и ефективност

Инфрачервената термография се е утвърдила като незаменим инструмент за превантивна поддръжка на електрически табла и системи. Тя предлага безконтактна, неинвазивна и изключително ефективна диагностика, която позволява откриването на скрити проблеми, като разхлабени връзки, претоварени вериги или повредени компоненти, преди те да ескалират до сериозни повреди или аварии.

Основните ползи от прилагането на термография са многостранни и значителни. Тя повишава безопасността, като предотвратява електрически пожари и злополуки. Води до значителни икономии на разходи и време, като елиминира нуждата от скъпи аварийни ремонти и минимизира загубите от непланиран престой. Освен това, термографията удължава живота на електрическото оборудване и помага за поддържане на оптимална енергийна ефективност. Спазването на международни стандарти и използването на квалифициран персонал допълнително гарантират надеждността и качеството на диагностиката.

Призивът за действие „Не чакайте да възникне авария“ е не просто маркетингов похват, а отразява критичната разлика в разходите и последствията между планирана и аварийна поддръжка. Авариите са експоненциално по-скъпи и опасни, водещи до непланирани прекъсвания, високи разходи за ремонт и риск за безопасността. Проактивната поддръжка, улеснена от термографията, позволява планиран престой, минимизира разходите и осигурява безопасна работна среда.

Позиционирането на термографията като „инвестиция в сигурност и ефективност“ превръща разхода в стратегическо решение. Това не е просто услуга, а добавена стойност, която защитава активите, оптимизира операциите и допринася за цялостната устойчивост на бизнеса. Инвестицията в термографска диагностика носи възвръщаемост чрез намалени рискове, по-ниски оперативни разходи и по-дълъг експлоатационен живот на оборудването.

Buildings-audit.com, със своята национална мрежа от квалифицирани екипи и комбиниран опит в ултразвуково откриване на течове и термография, е идеалният партньор за осигуряване на дългосрочна надеждност и безопасност на вашите електрически табла. Свържете се с нас днес, за да осигурите спокойствието, че вашите електрически системи функционират оптимално и безопасно.

Приложение на Термокамери в Енергийните Одити на Сгради: Пътят към Енергийна Ефективност и Дълготрайност

,
Посл. обновяване: • 16 мин. четене
Приложение на Термокамери в Енергийни Одити на Сгради | buildings-audit.com

Невидимият Енергиен Дренаж във Вашата Сграда

В съвременния свят, където предизвикателствата пред климата и нарастващите енергийни разходи са все по-осезаеми, енергийната ефективност на сградите се превръща в ключов приоритет. Сградите са значителен консуматор на енергия, като в Европейския съюз те формират до 40% от общото потребление. Тази статистика подчертава спешната нужда от оптимизация на енергийните им характеристики. Въпреки това, голяма част от проблемите, водещи до съществени енергийни загуби, остават скрити и невидими за невъоръжено око. Тези невидими дефекти могат да включват компрометирана изолация, въздушни течове или скрити прониквания на влага, които постепенно подкопават енергийната ефективност на сградата и водят до неоправдано високи сметки. Традиционните методи за диагностика често се оказват недостатъчни или изискват инвазивни, разрушителни действия, което прави откриването и отстраняването на тези проблеми скъпо и трудоемко.

В този контекст, термографията се появява като революционен инструмент, предлагащ безконтактен и неразрушителен метод за визуализация на тези иначе невидими проблеми. Чрез преобразуване на инфрачервеното излъчване в термални изображения, термокамерите предоставят детайлна картина на топлинното състояние на сградата, разкривайки зоните на енергийни загуби и дефекти. Тази технология е жизненоважна за енергийните одитори, позволявайки прецизно локализиране на топлинни аномалии и дефекти, които биха останали незабелязани при конвенционални проверки. Способността да се „види“ топлината, излъчвана от обектите, дори при пълна липса на видима светлина, променя фундаментално подхода към диагностиката на сградните проблеми. Този преход от симптоматично наблюдение към визуално, базирано на данни, решение е от съществено значение за ефективното управление на сградите. Вместо да се разчита на догадки или разрушително проучване, термографията предоставя точна, насочена информация, която оптимизира процеса на ремонт и намалява значително разходите, спестявайки хиляди левове от бъдещи скъпи интервенции.

Настоящата статия има за цел да разгледа в дълбочина как термокамерите се прилагат в енергийните одити на сгради, какви конкретни проблеми могат да открият, какви са ползите от тяхното използване и какво е важно да се търси при избора на професионален термограф.

Какво е Термокамера и Как Работи Термографията?

Термографията е напреднал, безконтактен и неразрушителен метод за обследване на сгради, който се основава на принципа, че всички обекти с температура над абсолютната нула излъчват инфрачервено лъчение. Това невидимо за човешкото око излъчване носи информация за повърхностната температура на обекта. Термографията представлява процес на определяне и представяне на разпределението на тази повърхностна температура чрез измерване на плътността на инфрачервеното излъчване от дадена повърхност. Крайният резултат от този процес е термално изображение, известно като термограма, което визуализира топлинните аномалии.

Принципът на работа на термокамерата е сходен с този на стандартна камера, но вместо видима светлина, тя фокусира инфрачервената енергия с помощта на специализирани детектори и лещи. След като инфрачервеното излъчване бъде уловено, то се преобразува във видимо изображение, което обикновено се показва в монохромна или фалшива цветова гама. В тази цветова скала, по-горещите области обикновено изглеждат по-ярки, често в жълто-оранжев оттенък, който става по-наситен при по-високи температури. Обратно, по-студените обекти се показват със син или лилав цвят. Тази цветова диференциация позволява на оператора моментално да идентифицира температурни разлики по повърхността на сградата.

Важно е да се разбере, че термокамерата не „вижда“ директно вода или въздух, а регистрира температурните разлики, които те причиняват. Например, влажните зони променят температурата си по-бавно от сухите или се охлаждат при изпарение, което на термограмата се визуализира като студени петна. По този начин, термокамерата функционира като своеобразно „рентгеново зрение“ за сградите, разширявайки човешките възможности за възприятие отвъд видимия спектър. Тази способност е от решаващо значение, тъй като много критични дефекти в сградите – като пролуки в изолацията, скрити течове или пътища за въздушни течове – се проявяват като топлинни аномалии много преди да настъпят видими структурни повреди. Ранното откриване, станало възможно благодарение на това „разширено зрение“, позволява проактивна поддръжка, предотвратявайки скъпи щети и оптимизирайки енергийните характеристики на имота. Това представлява преход към превантивно, а не реактивно управление на сградите.

Ключови Приложения на Термокамерите в Енергийните Одити на Сгради

Термокамерите са незаменим инструмент в арсенала на енергийните одитори, предоставяйки детайлна картина на топлинното поведение на сградите и позволявайки откриването на широк спектър от проблеми, които пряко влияят върху енергийната ефективност и дълготрайността на имота.

Идентифициране на Термични Мостове и Дефекти в Изолацията

Термичните мостове са зони в строителната конструкция, където топлоизолацията е нарушена, непълна или липсва, което води до значителни топлинни загуби. Тези „тихи крадци“ на енергия са основни виновници за неоправдано високите сметки за отопление през зимата и охлаждане през лятото. Термокамерата визуализира тези зони като по-студени петна по повърхността на стените, таваните и подовете през отоплителния сезон или по-топли през летния, тъй като топлината се движи по пътя на най-малкото съпротивление. Примери за подобни дефекти включват лошо поставена или липсваща топлоизолация, пукнатини в строителните материали, некачествено изпълнени връзки между елементи или конструктивни особености, които създават пряк път за топлинния поток.

Без използването на термография, тези термични мостове остават скрити, източвайки енергия и увеличавайки разходите за комунални услуги. Способността на камерата да разкрива тези основни причини за висока консумация на енергия позволява предприемането на целенасочени ремонти, които водят до измерими икономии. Това превръща абстрактното понятие за „енергийни загуби“ в конкретен, видим проблем, за който съществува ясно и ефективно решение.

Откриване на Скрита Влага и Течове (ВиК, покриви, тераси)

Влагата е един от най-коварните врагове на сградите, водеща до сериозни структурни щети и здравословни проблеми, като поява на мухъл. Термографията е изключително ефективна за локализиране на скрити течове от водопроводни и канализационни инсталации, покриви, тераси, бани и системи за подово отопление, без да е необходимо къртене или разрушаване на повърхности.

Принципът на откриване се основава на факта, че влагата променя топлопроводимостта на строителните материали и създава охлаждащ ефект при изпарение. Тези промени се визуализират като температурни аномалии (обикновено по-студени петна) на термограмата. Например, скрит теч от съседна баня може да се прояви като студено петно на стената, което с просто око би изглеждало сухо. Ранното откриване на влага и течове е критично, тъй като предотвратява сериозни усложнения като развитие на мухъл, разрушаване на мазилки, разлепване на плочки и дори наводнения. Термографията осигурява превантивна мярка, откривайки влагата преди тя да стане видимо разрушителна или да причини значителен растеж на мухъл. Това измества фокуса от отстраняване на последствията към решаване на причините, което не само спестява разходи за ремонт, но и защитава структурната цялост на сградата и здравето на обитателите.

Локализиране на Въздушни Течове и Подобряване на Херметичността (вкл. Blower Door тест)

Въздушните течове, често срещани около прозорци, врати, фуги и други отвори в сградната обвивка, допринасят за значителни енергийни загуби, които могат да достигнат до 50% от общото потребление на енергия за отопление и охлаждане. Термографията е изключително ефективен метод за определяне на зоните, през които неконтролируемо преминава въздух. Тези въздушни течове се проявяват като температурни аномалии, тъй като влизащият студен въздух през зимата или излизащият топъл въздух променят повърхностната температура на засегнатите зони.

За постигане на максимална точност и детайлност при локализирането на въздушни течове, термографското обследване често се комбинира с т.нар. Blower Door тест. Този тест създава контролирана разлика в налягането (минимум 5 Паскала) между вътрешността и външността на сградата, което усилва въздушните течове и ги прави по-лесно видими за термокамерата. Използването на Blower Door тест подобрява резултатите от термографските обследвания с над 60%, превръщайки качествения анализ (т.е. простото установяване на „по-топло“ или „по-студено“) в количествено измерим. Това съчетание на технологии активно манипулира вътрешното налягане на сградата, правейки дори най-фините или иначе невидими пътища за въздушни течове драматично очевидни за термалната камера. Този подход трансформира качественото наблюдение в прецизна, визуална и количествено измерима оценка на проблема с въздухонепропускливостта. Това подчертава, че модерните енергийни одити не се ограничават до един напреднал инструмент, а стратегически комбинират множество технологии за постигане на по-дълбоко и точно разбиране на енергийните характеристики на сградата.

Оценка на ОВК (Отопление, Вентилация, Климатизация) Системи

Отоплителните, вентилационните и климатичните (ОВК) системи са „сърцето“ на всяка сграда, отговарящи пряко за вътрешния климат и комфорта на обитателите. Термографията е ценен инструмент за проверка на ефективността и диагностика на проблеми в тези системи, включително вентилационни канали, климатични инсталации и подово отопление. Тя може да идентифицира неправилно разпределение на топлина или студ, запушвания във въздуховодите, течове в тръбите на подовото отопление и други неизправности, които водят до загуба на енергия и намален комфорт.

Например, при подово отопление, термокамерата е незаменима за локализиране на скрити тръби и откриване на течове без разрушаване на подовата настилка. При електрическо подово отопление, тя помага за трасиране на кабелите, което е полезно при бъдещи ремонти, но не може да открие прекъсвания в проводника. Неефективността или дефектите в ОВК системите пряко влияят върху потреблението на енергия и комфорта. Термографията идентифицира тези неефективности (напр. неравномерно разпределение на температурата, запушвания, течове), които са преки причини за загуба на енергия и дискомфорт. Чрез оптимизиране на работата на ОВК системите посредством термографска диагностика, сградите могат да постигнат значителни енергийни спестявания и да осигурят по-здравословна и комфортна вътрешна среда. Това разширява обхвата на термографските ползи от сградната обвивка до вътрешните системи, които управляват ежедневието.

Диагностика на Електрически Инсталации и Предотвратяване на Аварии

Електрическите системи в сградите са потенциални „скрити горещи точки“, които могат да доведат до сериозни аварии и пожари, ако не бъдат редовно инспектирани. Термокамерите се използват за превантивна диагностика на електрически табла, компоненти и мрежи, като откриват прегряване – сигурен признак за потенциални проблеми като претоварени вериги, лоши или разхлабени връзки, или повредени компоненти.

Прегряването в електрическите компоненти е пряк предшественик на повреди в оборудването, загуба на енергия и, най-критично, риск от пожар. Топлината сама по себе си е форма на разхитена енергия. Тази диагностика помага за предотвратяване на пожари, аварии, имуществени щети и неочаквани прекъсвания на електрозахранването, като същевременно осигурява спазването на регулациите за безопасност. За търговски обекти, редовните проверки (поне веднъж годишно) са задължителни съгласно Наредбата за безопасност при експлоатация на обектите. Термографията предоставя неинвазивен начин за идентифициране на тези рискове, преди те да ескалират до опасни или скъпи повреди. Това измества фокуса от реактивни ремонти към проактивна безопасност и поддръжка, намалявайки времето за престой, удължавайки живота на оборудването и предотвратявайки катастрофални събития.

Проблеми с Подово Отопление

Както вече беше споменато, системите за подово отопление, независимо дали са водни или електрически, имат елементи, вградени в подовата конструкция, което прави локализирането на проблеми изключително трудно без термографско обследване. Термокамерата е незаменима за откриване на течове във водни подови отоплителни системи, тъй като тръбите са скрити в пода. Тя може да визуализира температурните аномалии, причинени от изтичаща топла вода, позволявайки точното локализиране на повредата без необходимост от разрушаване на големи участъци от пода.

При електрически системи, термокамерата може да трасира пътя на нагревателните кабели, което е полезно при бъдещи ремонти или монтаж на нови елементи, за да се избегне повреда на системата. Въпреки това, тя не може да открие прекъсване на проводник, тъй като в този случай няма топлинно излъчване. Теч във водна система или неефективност в електрическа система води до загуба на енергия и потенциални щети по сградната конструкция. Скритият характер на проблема утежнява разходите и трудността на ремонта, ако не бъде открит навреме. Термографията осигурява единственото неразрушително средство за диагностициране на тези скрити проблеми, спестявайки на собствениците обширни и скъпи „слепи“ разрушения в търсене на проблема, и осигурявайки целенасочени ремонти, които запазват целостта на подовата настилка.

Предимства на Термографските Обследвания: Защо да Изберем Този Метод?

Изборът на термографски обследвания за енергийни одити и диагностика на сгради предлага множество предимства, които ги правят предпочитан метод пред традиционните, често инвазивни подходи. Тези предимства допринасят за цялостна стойност – от значителни спестявания до повишено спокойствие за собствениците.

Неразрушителен и Безконтактен Подход

Едно от най-значимите предимства на термографията е нейният напълно неинвазивен и безконтактен характер. За разлика от методите, които изискват къртене, пробиване или разрушаване на части от сградата (стени, подове, тавани) за откриване на скрити проблеми, термокамерата просто улавя инфрачервеното излъчване от повърхността. Това спестява значително време, средства и избягва ненужни щети и разходи за възстановяване на засегнатите зони. Неразрушителният характер на метода е методологично предимство, което води до икономически ползи и удобство за собственика.

Висока Точност и Прецизност

Термографските камери предлагат изключително висока точност при измерване на температурни разлики. Дори малки отклонения от 0.2°C могат да бъдат ключови за ранното откриване на скрити проблеми. Те предоставят детайлни изображения, които помагат за точното локализиране на проблема, дори когато видимата влага се е разпространила и е далеч от действителния източник на теча. Тази прецизност е от съществено значение за ефективното отстраняване на дефектите, тъй като позволява целенасочени интервенции.

Икономия на Време и Средства

Бързото и ефективно откриване на проблеми чрез термография спестява значително време и ресурси, като намалява необходимостта от непланирани ремонти и предотвратява скъпи аварии. Чрез идентифициране и отстраняване на топлинни загуби и течове, методът позволява оптимизиране на разходите за енергия, което води до осезаемо намаляване на месечните сметки за отопление и охлаждане. Освен това, термографското обследване е изключително полезно при покупка на имот, тъй като разкрива скрити дефекти, които могат да бъдат използвани като аргумент за договаряне на по-ниска цена.

Повишаване на Комфорта и Стойността на Имота

Чрез подобряване на енергийната ефективност и отстраняване на проблеми с влага и мухъл, термографията допринася за създаването на по-здравословна и комфортна среда на обитаване. Елиминирането на течения, влага и температурни аномалии подобрява значително качеството на живот в сградата. В допълнение, инвестицията в енергийна ефективност и отстраняване на дефекти повишава дълготрайността на недвижимите активи и удължава времето между два ремонта, което пряко се отразява на пазарната стойност на имота.

Таблицата по-долу обобщава основните предимства на термографията в енергийните одити:

Таблица 3: Основни Предимства на Термографията в Енергийните Одити

Категория ПредимствоСпецифично ПредимствоОписание и Източник
Ефективност на ДиагностикатаНеразрушителен методОткрива проблеми без къртене или физически контакт, спестявайки време и средства за възстановяване.
Висока точностПредоставя детайлни термални изображения, локализиращи точно проблема, дори малки температурни разлики.
БързинаПозволява бързо обследване на големи площи, намалявайки времето за диагностика.
Икономически ПолзиНамаляване на енергийни разходиИдентифицира топлинни загуби и въздушни течове, водещи до оптимизация на потреблението.
Предотвратяване на скъпи ремонтиОткрива проблеми (течове, влага, дефекти) преди да причинят сериозни щети.
Оптимизация при покупка/продажбаРазкрива скрити дефекти, позволявайки договаряне на цената на имота.
Подобряване на Качеството на ЖивотПовишен комфортЕлиминира течения, влага и температурни аномалии, създавайки по-приятна среда.
Здравословна средаПредотвратява развитието на мухъл и плесени, свързани с влага.
Удължаване живота на сградатаПроактивната диагностика и ремонт повишават дълготрайността на активите.
БезопасностПревенция на аварииИдентифицира прегряване в електрически системи, намалявайки риска от пожари.
Нерадиоактивен методИзползва инфрачервени лъчи, което го прави напълно безопасен за хора и животни.

Методология и Условия за Провеждане на Термографско Обследване

За да се гарантира максимална ефективност и точност на термографското обследване, е от съществено значение да се спазват определени методологически принципи и да се осигурят подходящи условия. Професионализмът на термографа и качеството на оборудването са ключови фактори за получаване на надеждни резултати.

Необходими Условия за Обследване

Климатичните условия играят критична роля, особено при външни обследвания и търсене на топлинни загуби. За най-точни резултати, необходима е температурна разлика от поне 10-15°C (или дори 14°C/20°F за по-стари стандарти) между вътрешната и външната среда на сградата. Поради това, енергийноефективните обследвания с термокамера се провеждат предимно през отоплителния сезон (от декември до март), когато температурите клонят към 0°C. Желателно е обследването да се извършва вечер или рано сутрин, 3 часа след залез слънце или 3 часа преди изгрев, при сухо и безветрено време, без валежи или мъгла, за да се избегнат слънчеви отражения и вятър, които могат да създадат фалшиви сигнали. За вътрешни обследвания или откриване на течове от ВиК инсталации, тези строги климатични условия не са задължителни.

Преди обследването е важно да се подготви сградата. Това може да включва изключване на отоплението или климатизацията за определен период, за да се улесни откриването на топлинни загуби, както и преместване на мебели от външни стени и премахване на завеси. При откриване на течове, особено след дъжд или топене на сняг, е критично обследването да се извърши веднага след като повърхностната влага е изсъхнала, за да се постигне почти 100% успеваемост. Забавянето намалява резултатите, тъй като следите от влага изчезват.

Стандарти и Регулации

В България, както и в Европейския съюз, термографските обследвания се регулират от стандарти, които гарантират качеството и надеждността на резултатите. Стандарт БДС EN 13187:2000 (отменен на 14.12.2023 г.) и неговият наследник БДС EN ISO 6781-1:2023, специфицират качествени методи за откриване на топлинни разлики и неравномерности в сградните обвивки, свързани с топлина, въздухопропускливост и влага. Тези стандарти определят изискванията за оборудване, квалификация на операторите и начина на докладване на резултатите.

Наредба № Е-РД-04-2 от 16 декември 2022 г. за обследване за енергийна ефективност, сертифициране и оценка на енергийните спестявания на сгради, макар и да не споменава изрично термографията, описва процеси на измерване и събиране на данни за енергийните характеристики на сградите, в които термографията може да бъде включена като ефективен метод.

Квалификация на Термографа и Оборудване

Успешната диагностика зависи не само от наличието на термокамера, но и от професионалната квалификация на термографа и качеството на използваното оборудване. Термографът трябва да притежава международно признат сертификат за Инфрачервена Термография (напр. ISO 9712, ISO 18346), поне ниво 2, издаден от акредитирана институция. Самоуки специалисти могат да допуснат сериозни грешки при заснемането и интерпретацията на термограмите.

Използването на професионална термокамера от висок клас, като FLIR T660 или FLIR T1020, е от съществено значение. Тези камери предлагат висока чувствителност и резолюция, необходими за откриване на малки температурни разлики, които могат да сигнализират за скрити проблеми. След заснемането, термограмите се обработват със специализиран софтуер, който подчертава температурните аномалии и позволява изготвянето на подробен доклад с анализ и препоръки. Докладът трябва да бъде подписан от сертифициран експерт и да има правна стойност.

Заключение

Приложението на термокамери в енергийните одити на сгради представлява съществен напредък в сферата на строителството и енергийната ефективност. Тази технология трансформира начина, по който се диагностицират и решават проблемите със сградните дефекти и енергийните загуби. Преминаването от невидими симптоми към ясни, визуални термални изображения позволява на собствениците на имоти и енергийните одитори да вземат информирани решения, базирани на прецизни данни.

Термографията разкрива „тихите крадци“ на енергия като термични мостове и въздушни течове, които иначе биха останали незабелязани, но постоянно увеличават разходите за отопление и охлаждане. Тя действа като „скрит разрушител“ на влагата, откривайки я преди да причини сериозни структурни щети или здравословни проблеми, свързани с мухъл. Чрез прецизната диагностика на ОВК системи и електрически инсталации, термокамерите помагат за оптимизиране на комфорта, предотвратяване на аварии и повишаване на безопасността. Особено ценна е способността им да откриват скрити течове в подовото отопление, спестявайки скъпоструващи и разрушителни ремонти.

Кумулативният ефект от тези предимства е значителна възвръщаемост на инвестициите за собственика на имота. Не става въпрос само за намалени сметки, а за запазване на активите, повишен комфорт и, най-важното, спокойствие, че сградата е здрава и енергийно ефективна. За да се възползвате максимално от тези ползи, е от съществено значение да се доверите на сертифицирани специалисти, използващи висококачествено оборудване и спазващи утвърдени стандарти.

В крайна сметка, термографското обследване е инвестиция в дълготрайността, ефективността и стойността на всяка сграда. То е пътят към едно по-устойчиво и икономически изгодно бъдеще за недвижимите имоти.

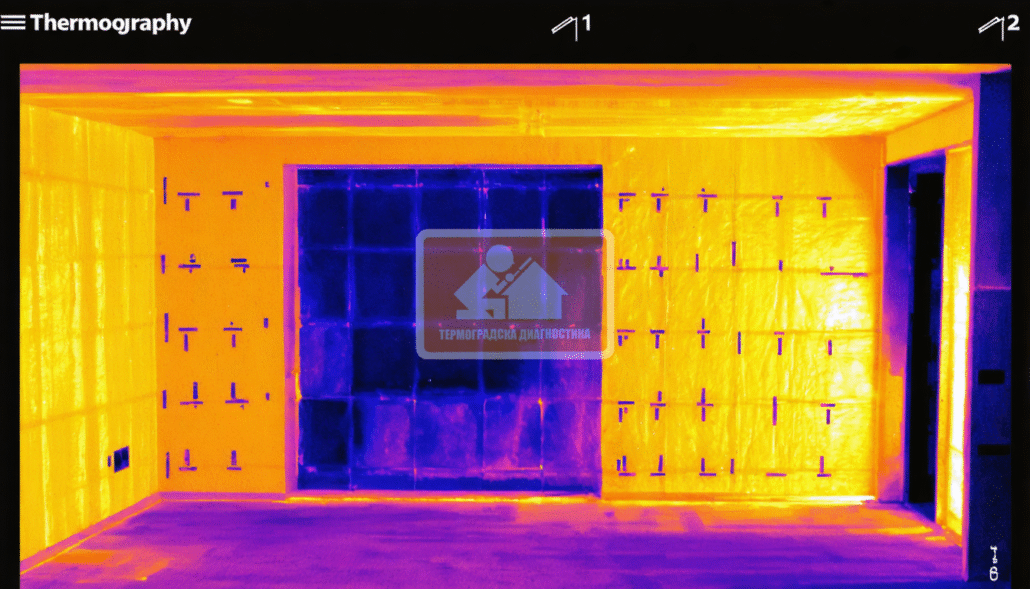

Как Термокамерата Може да Ни Помогне да Проверим за Лошо Поставена Изолация Зад Гипсокартон?

,
Посл. обновяване: • 19 мин. четене
Термокамера за Лоша Изолация зад Гипсокартон: Пълно Ръководство | Buildings-Audit.com

Невидимите Проблеми зад Стените – Защо Термокамерата е Вашият Рентген за Дома?

Много собственици на имоти се сблъскват с предизвикателството да идентифицират източника на енергийни загуби или дискомфорт, тъй като проблемите често са скрити отвъд видимата повърхност. Представете си, че домът ви „кърви“ енергия, но вие не можете да видите раните. Това често се случва с лоша изолация, скрита зад гипсокартон. Некачествената изолация не води само до повишени сметки за енергия, но също така създава условия за натрупване на влага и развитие на мухъл. Тези вторични проблеми могат сериозно да компрометират качеството на въздуха в помещенията и да представляват риск за здравето на обитателите, както и да доведат до значителни структурни щети, намалявайки дългосрочната стойност на имота.

Традиционните методи за диагностика на подобни скрити дефекти често се оказват недостатъчни или изискват разрушителни действия. Визуалната инспекция е неефективна, тъй като гипсокартонът, като често използван вътрешен облицовъчен материал, ефективно скрива всичко, което се намира зад него. Това прави невъзможно откриването на проблеми с изолацията с просто око. Традиционните методи за диагностика често изискват къртене на стени или подове, което е изключително скъпо, отнема много време и създава значителни неудобства за обитателите.

В този контекст, термокамерата се явява като незаменим диагностичен инструмент, който позволява „виждане“ на топлинните аномалии, без да е необходимо разрушаване на конструкцията. Тя действа като модерен „рентген“ за сградата, позволявайки на специалистите да „видят“ топлината, излъчвана от повърхностите, и да идентифицират температурни аномалии, които са индикация за скрити проблеми. Основното предимство на този метод е неговият неинвазивен характер, който позволява откриване на скрити проблеми без никакво разрушаване на конструкцията, спестявайки време, средства и усилия. Използването на тази усъвършенвана технология, съчетана с дългогодишен опит и професионализъм, предоставя точни и бързи решения за енергийна ефективност и откриване на дефекти.

Разбиране на Термографията: Как Работи „Виждането“ на Топлината?

Термографията е усъвършенстван метод за визуализиране на обекти чрез улавяне и преобразуване на инфрачервената енергия, която те излъчват. Това позволява да се „види“ топлината дори при пълна липса на видима светлина. Основният принцип на термографията се основава на Закона на Планк за абсолютно черно тяло, който гласи, че всички обекти с температура над абсолютната нула (-273,15 °C) излъчват инфрачервена радиация. Колкото по-висока е температурата на даден обект, толкова по-интензивно е инфрачервеното излъчване, което го прави видим за термокамерата.

Инфрачервените лъчи са част от електромагнитния спектър, разположени между микровълните и видимата светлина. Те са невидими за човешкото око, но специализираните сензори в термокамерите са проектирани да ги улавят и преобразуват във визуални изображения, известни като термограми. Тези изображения показват температурните разлики по повърхността на обектите чрез различни цветови палитри, като например бели или червени нюанси за по-топли зони и черни или сини за по-студени.

Въпреки че термокамерите са изключително мощни, е важно да се отбележи, че те не „виждат през“ плътни бариери като стени, бетон или стъкло. Вместо това, те измерват и визуализират температурните разлики по повърхността на обектите, които са резултат от топлинния трансфер или аномалии, намиращи се зад тях. Тази способност позволява на експертите да интерпретират фините промени в повърхностната температура като индикатори за скрити проблеми, без да е необходимо директно проникване в структурата.

Термографията предлага множество предимства, които я правят незаменим инструмент в различни сектори. Едно от най-големите предимства е нейният неинвазивен характер, което означава, че методът не изисква физически контакт или проникване в обекти, правейки го безопасен и удобен за употреба в различни приложения, включително в строителството и медицината. Освен това, термографията е изключително бърз и ефективен метод за откриване на проблеми, позволяващ сканиране на големи площи за кратко време, което спестява значително време и ресурси в сравнение с традиционните методи. Съвременните термокамери предлагат висока точност и прецизност при измерването на температурни разлики, което е от съществено значение за прецизна диагностика на проблеми в сгради.

Надеждността на термографията се доказва от нейното широко приложение в различни области – от медицината, където се използва за ранна диагностика на заболявания , през военните операции за локализиране на цели и нощно наблюдение , до пожарогасенето, където помага за откриване на огнища и жертви в задимени помещения. Тази утвърдена употреба в критични сектори подчертава доказаната ефективност и прецизност на технологията, което я прави надежден инструмент и за диагностика на сгради.

Таблица 1: Основни Принципи на Термографията и Приложението им в Строителството

Принцип на ТермографиятаОписаниеПриложение в Строителството
Инфрачервено излъчване (Закон на Планк)Всички обекти с температура над абсолютната нула излъчват невидима инфрачервена радиация. Колкото по-висока е температурата, толкова по-интензивно е излъчването.  Термокамерата улавя тези фини температурни разлики по повърхностите на сградата, позволявайки визуализация на топлинни аномалии, свързани с изолация, течове и термични мостове.
НеинвазивностМетодът не изисква физически контакт или разрушаване на обекта, което го прави безопасен и удобен.  Позволява цялостна диагностика на скрити проблеми зад гипсокартон и други облицовки без къртене на стени, запазвайки целостта на конструкцията и спестявайки значителни разходи за ремонт.
Бързина и ефективностТермографията е изключително бърз метод, позволяващ сканиране и анализ на големи площи за кратко време.  Оптимизира времето за инспекция и диагностика на строителни дефекти, което води до бързо идентифициране на проблемите и навременно предприемане на коригиращи мерки, предотвратявайки по-големи щети.
Точност и прецизностСъвременните термокамери предлагат висока чувствителност и точност при измерване на дори минимални температурни разлики.  Осигурява прецизно локализиране на скрити проблеми като липсваща или некачествена изолация, влага, въздушни течове и термични мостове, което е критично за ефективното им отстраняване.

Гипсокартонът и Изолацията: Защо е Важно да Проверяваме Скритите Кухини?

Гипсокартонът е един от най-разпространените строителни материали за изграждане на вътрешни преградни стени, окачени тавани и облицовки в съвременното строителство. Той е ценен заради своите качества като екологичност, негоримост и добри звукоизолационни свойства. Също така, гипсокартонът „диша“, абсорбирайки влага при излишък и отдавайки я при сух въздух, което е важно качество за поддържане на здравословен микроклимат в помещенията.

Въпреки тези предимства, важно е да се отбележи, че гипсокартонът сам по себе си не е изолационен материал. Неговата основна функция е да създава гладки повърхности и да служи като преграда, която скрива пространството зад себе си, включително електрически инсталации, тръби и, най-важното за нашия случай, топлоизолация. Важно е да се разбере, че докато гипсокартонът осигурява гладка и естетична повърхност, той същевременно действа като „термичен маскировач“, ефективно скривайки всичко зад себе си, включително изолацията и потенциалните дефекти. Термокамерата не може да „проникне“ през самия гипсокартон, а вместо това улавя температурните аномалии, които се проявяват на неговата повърхност в резултат на топлинния обмен с проблемите, намиращи се в кухината зад него.

Качествената изолация е фундаментален елемент за постигане на висока енергийна ефективност на сградата. Тя създава съпротивление на топлинния поток, предотвратявайки загубата на топлина през зимата и проникването на жега през лятото. Правилно инсталираната изолация води до значително намаляване на разходите за отопление и охлаждане, тъй като до над 70% от топлината може да се губи през покрива, мазето и фасадата на една сграда. Освен икономиите, добрата изолация осигурява повишен вътрешен комфорт, елиминирайки студените течения и поддържайки стабилна, приятна температура в помещенията през цялата година. Тя също така допринася за по-здравословна вътрешна среда, като намалява риска от конденз и поява на мухъл.

Често срещани проблеми с изолацията зад гипсокартон включват:

  • Липсваща изолация: Една от най-честите и сериозни проблеми е пълната липса на изолация в определени кухини зад гипсокартона. Термокамерата лесно открива такива зони, тъй като те ще показват значителни температурни аномалии поради директния топлообмен с външната среда.
  • Неправилно поставена изолация: Дори и да има изолация, тя може да е поставена некоректно – с хлътвания, размествания, празнини или непълно запълване на кухините. Тези дефекти създават „дупки“ в топлинната обвивка, през които топлината изтича или навлиза.
  • Компресирана изолация: Когато изолационният материал е компресиран (напр. поради неправилен монтаж, влага или слягане под собствена тежест), той губи част от своята R-стойност (топлинно съпротивление). Това намалява ефективността му и води до по-високи топлинни загуби.
  • Повредена/мокра изолация: Влагата е един от най-големите врагове на изолацията. Когато изолационният материал се намокри (от течове, конденз и др.), той губи голяма част от своите изолационни свойства, тъй като водата е много добър топлопроводник. Когато изолацията е компрометирана, тя не само губи способността си да задържа топлина, но и създава условия за конденз и проникване на влага. Мократа изолация е значително по-лош изолатор, тъй като водата е добър топлопроводник. Това води до образуване на студени зони, които са идеална среда за развитие на мухъл, представляващ сериозна заплаха за здравето на обитателите и за структурната цялост на сградата. Мократа изолация не само е неефективна, но и създава идеална среда за развитие на мухъл и може да доведе до сериозни структурни щети.

Как Термокамерата Открива Лоша Изолация зад Гипсокартон?

Термокамерата улавя инфрачервената радиация и я преобразува във видима картина, където всеки цветен нюанс представлява различна температурна стойност. Тази визуализация позволява на специалистите да идентифицират аномалии, които са пряк резултат от проблеми с изолацията.

Визуализиране на Температурни Разлики: Как Изглеждат Проблемите на Термограмата?

  • Липсваща изолация: Зони, където изолацията изцяло липсва зад гипсокартона, ще показват значително по-голям топлообмен с външната среда. През зимата, ако вътре е топло, тези зони ще изглеждат по-студени на повърхността на гипсокартона (често в сини/черни нюанси), тъй като топлината изтича по-лесно. През лятото, обратно, те ще са по-топли (червени/бели), тъй като външната жега прониква. Един от ясните индикатори за липсваща или неправилно поставена изолация е появата на т.нар. „призрачни“ линии или „ghosting“ – прави, често правоъгълни петна или ивици, които се появяват на повърхността на гипсокартона. Тези модели често съответстват на местоположението на конструктивните елементи като греди или шпилки, където изолацията може да липсва или да е неефективна, което води до температурни разлики, видими на термограмата.
  • Неправилно поставена изолация: Термограмата може да разкрие неравномерни температурни петна или „призрачни“ линии, които индикират хлътване, разместване или непълно запълване на изолационните плоскости. Тези аномалии показват, че топлинната обвивка е компрометирана на определени места.

Термични Мостове: Как се Образуват и Как Термокамерата ги Идентифицира?

Термичните мостове са участъци в строителната конструкция, през които топлината преминава по-лесно, отколкото през околните изолирани зони. Те се образуват там, където изолационният слой е прекъснат или е с по-ниска ефективност, често поради наличието на конструктивни елементи с по-висока топлопроводимост. На термограмата термичните мостове се появяват като по-топли (през зимата) или по-студени (през лятото) линии или зони, които ясно очертават скрити греди, шпилки, метални връзки или хоросанни фуги. Типични примери включват тавански греди при скатни покриви или дървени греди при дървени конструкции.

Въздушни Течове: Връзката между Въздушните Течове и Лошата Изолация, и Как се Засичат?

Въздушните течове (инфилтрация на студен въздух през зимата или ексфилтрация на топъл въздух) са значителен източник на енергийни загуби и могат да компрометират ефективността на изолацията. За тяхното прецизно локализиране, термокамерата често се използва в комбинация с тест с вентилаторна врата (blower door test). Вентилаторната врата създава контролирано отрицателно налягане в сградата, което усилва движението на въздуха през пукнатини и пролуки. Това прави температурните аномалии, предизвикани от въздушните течове, много по-изразени и лесни за засичане от термокамерата, осигурявайки по-цялостна и точна диагностика. Студеният въздух, проникващ през пукнатини, пролуки или неуплътнени зони (напр. около контакти, ключове, первази, прозорци и врати), охлажда повърхността на гипсокартона, създавайки специфична температурна аномалия, която се визуализира на термограмата.

Влага и Мухъл: Как Влагата Компрометира Изолацията и Води до Мухъл, и Ролята на Термокамерата в Ранното Откриване?

Влагата е един от най-сериозните проблеми за изолацията. Мократа изолация губи значително своята способност да поддържа температурата, тъй като водата е много по-добър топлопроводник от въздуха, който изолацията улавя. Наличието на влага създава студени зони по повърхността на гипсокартона (през зимата), които могат да доведат до конденз и последващо развитие на мухъл.

Термокамерата може да засече влага в изолацията и стените, дори преди тя да стане видима с просто око или да се появи миризма на мухъл. Това ранно откриване е критично за предотвратяване на сериозни структурни щети и здравословни проблеми, свързани с мухъла (като респираторни заболявания и алергии). Термографското обследване позволява точно локализиране на източника на влага, което е първата стъпка към ефективното му отстраняване и предотвратяване на повторна поява на мухъл.

Таблица 2: Често Срещани Проблеми с Изолацията зад Гипсокартон, Откриваеми с Термокамера

Проблем с ИзолациятаКак се проявява на термограматаПричина и Допълнителни Ефекти
Липсваща изолацияЯсно очертани, често правоъгълни или линейни зони със значителна температурна аномалия (напр. по-студени през зимата, по-топли през лятото) поради директен топлообмен през кухината. Може да изглежда като „призрачни“ линии, отразяващи липсващи изолационни плоскости.  Пълна липса на изолационен материал в кухината. Води до големи енергийни загуби и дискомфорт.
Неправилно поставена/хлътнала изолацияНеравномерни температурни петна, „дупки“ или прекъсвания в топлинната обвивка, показващи зони с намалена изолационна ефективност.  Разместване, слягане, недостатъчно запълване на кухини или неправилен монтаж на изолационните плоскости. Намалява общата енергийна ефективност.
Компресирана изолацияЗони, които изглеждат по-топли (през зимата) или по-студени (през лятото) от очакваното за изолиран участък, но не толкова рязко като при липсваща изолация.  Изолационният материал е бил притиснат или уплътнен, което намалява неговата R-стойност (топлинно съпротивление) и ефективност.
Мокра/повредена изолацияПо-студени зони (през зимата) или по-топли (през лятото) с неправилна форма, често свързани с течове или конденз. Влагата повишава топлопроводимостта.  Проникване на влага от течове (ВиК, покрив, фасада), конденз или висока влажност. Води до загуба на изолационни свойства, мухъл и структурни щети.
Термични мостовеЯсно очертани, често линейни или точкови зони, които са по-топли (през зимата) или по-студени (през лятото) от околната изолирана повърхност. Отговарят на скрити конструктивни елементи.  Строителни елементи (греди, шпилки, метални връзки, хоросанни фуги) с по-висока топлопроводимост, които прекъсват или компрометират изолационния слой.
Въздушни течовеСтудени или топли „струи“ или петна по повърхността, особено около контакти, ключове, первази, прозорци и врати, които се усилват при тест с вентилаторна врата.  Неуплътнени фуги, пукнатини или пролуки в обвивката на сградата, позволяващи на неконтролиран въздух да навлиза или излиза.

Оптимални Условия за Термографско Обследване на Изолация

За да се получат точни и надеждни резултати от термографското обследване, е от съществено значение да има значителна температурна разлика (Delta T) между вътрешната и външната среда на сградата. Без достатъчен температурен градиент, топлинният поток през ограждащите конструкции е твърде слаб, за да създаде различими температурни аномалии на повърхността, което би направило инспекцията неефективна. Тази разлика трябва да бъде минимум 7 до 10 градуса по Целзий, като за най-прецизни резултати се препоръчва и по-голяма, до 14 градуса по Целзий (20°F). Поддържането на тези условия за няколко часа преди и по време на обследването е от ключово значение за получаване на стабилни и представителни данни.

Най-оптималното време за извършване на термографско заснемане е рано сутрин преди изгрев слънце или вечер при свечеряване. През тези периоди пряката слънчева радиация е минимална или отсъства, което предотвратява нагряването на повърхностите и изкривяването на температурните показания. През летните месеци, когато дневните температури са високи, ранното сутрешно сканиране е особено препоръчително.

Подготовката на обекта преди инспекция е също толкова важна, колкото и самите условия. За да се осигури стабилен температурен градиент и точни показания, всички прозорци и външни врати трябва да бъдат напълно затворени няколко часа преди извършване на инфрачервената проверка. За да се осигури безпрепятствено сканиране на повърхността на стените, е препоръчително да се преместят големи мебели, картини, завеси и други предмети от външните стени. Това позволява на термокамерата да обхване максимално голяма площ и да улови всички потенциални аномалии. Всички източници на топлина, като електроуреди или осветителни тела, трябва да бъдат изключени поне час преди инспекцията, за да се позволи на термокамерата да улавя истинските температурни колебания, свързани със скрити проблеми, без смущения от външни фактори.

Значението на професионалното оборудване и квалификацията на оператора не може да бъде подценено. Използването на професионална термокамера с висока резолюция (напр. над 160×120 пиксела) е от съществено значение за получаване на детайлни и точни изображения. Камери от водещи марки като FLIR са индустриален стандарт и гарантират надеждност. Нискокачествени камери или приставки за мобилни телефони не предоставят необходимата прецизност и могат да доведат до пропуснати или неточни резултати. Дори и най-добрата камера е безполезна без квалифициран оператор. Квалификацията на оператора и анализатора на изображения е критична за правилното тълкуване на термограмите, разпознаването на аномалии и избягването на грешки. Сертифицирани специалисти, за предпочитане лицензирани енергийни одитори, гарантират надеждност на резултатите. Професионалните услуги включват не само заснемане, но и последващ анализ на ИЧ изображенията със специализиран софтуер, който генерира доклад с тълкувания на проблемните зони.

Спазването на международни стандарти като ISO 6781-1:2023 и ASTM C1060-11a е фундаментално за гарантиране на високо качество, надеждност и професионализъм на термографската услуга. Тези стандарти не просто описват процедури, а дефинират изискванията за оборудване, квалификация на операторите и методологии за докладване, осигурявайки, че всяко обследване се извършва по утвърдени глобални практики. Използването на несертифицирани лица или нискокачествени камери може да доведе до неточни резултати и пропуснати дефекти, което подчертава важността на избора на квалифициран доставчик на услуги. Спазването на тези стандарти осигурява на клиентите достоверни данни и резултати.

Таблица 3: Оптимални Условия за Термографско Обследване

УсловиеИзискванеЗащо е важно
Температурна разлика (Delta T)Минимум 7-10°C (препоръчително до 14°C) между вътрешна и външна температура.  Осигурява достатъчен топлинен поток през ограждащите конструкции, което е необходимо за ясно визуализиране на температурни аномалии, свързани с изолационни дефекти.
Време на заснеманеРано сутрин преди изгрев слънце или вечер при свечеряване. През летните месеци – ранна сутрин.  Избягва пряката слънчева радиация, която може да нагрее повърхностите и да изкриви температурните показания, водейки до неточни резултати.
Подготовка на обектаВсички прозорци и външни врати да са напълно затворени няколко часа преди обследването. Мебели, завеси и други предмети да бъдат преместени от външните стени. Изключени източници на топлина (уреди, осветление) поне 1 час преди инспекцията.  Създава стабилни и представителни температурни условия на повърхността на стените, елиминирайки външни смущения и осигурявайки безпрепятствено сканиране.
Професионално оборудванеИзползване на висококачествена термокамера с висока резолюция (напр. над 160×120 пиксела) от водещи марки като FLIR.  Гарантира висока точност и детайлност на термографските изображения, което е критично за прецизното локализиране и идентифициране на дори фини дефекти.
Квалификация на оператораОбследването да се извършва от сертифициран специалист, за предпочитане лицензиран енергиен одитор.  Правилното тълкуване на сложните термограми изисква специфични знания и опит, за да се избегнат грешки и да се предостави точна диагностика и препоръки.
Спазване на стандартиПрилагане на международни стандарти като ISO 6781-1:2023 и ASTM C1060-11a.  Осигурява надеждност, точност и професионализъм на услугата, гарантирайки, че обследването е проведено по утвърдени глобални методологии.

Ползи от Ранното Откриване и Отстраняване на Проблеми с Изолацията

Ранното откриване и отстраняване на проблеми с изолацията чрез термографско обследване носи множество значителни ползи за собствениците на имоти, които надхвърлят първоначалните разходи за инспекция.

Значителни Икономии на Енергия и Намаляване на Разходите за Отопление/Охлаждане

Лошата или липсваща изолация е основна причина за значителни топлинни загуби в сградите, като през покрив, мазе и фасада могат да се губят над 70% от топлината. Това директно води до прекомерно високи сметки за отопление през зимата и охлаждане през лятото. Термографията прецизно идентифицира тези проблемни зони, позволявайки целенасочени и ефективни подобрения в изолацията. Това води до осезаемо намаляване на енергийните разходи и бърза възвръщаемост на инвестицията. Инвестицията в термографска инспекция е разумна и икономична стъпка, която осигурява дългосрочна защита и поддържане на стойността на имота, предотвратявайки ненужни мерки и разходи.

Повишен Комфорт и Здравословна Среда (Предотвратяване на Мухъл)

Отстраняването на дефекти в изолацията и въздушните течове елиминира студените течения и неравномерните температури, което води до значително по-топъл, уютен и комфортен дом през всички сезони. Това подобрява цялостното качество на живот за обитателите. Не по-малко важно е предотвратяването на мухъл. Мократа изолация и студените зони създават идеална среда за развитие на мухъл, който е не само неприятен на вид и мирис, но и вреден за здравето, причинявайки респираторни заболявания и алергии. Термокамерата позволява ранно и точно откриване на влага и потенциални зони за мухъл, преди те да станат видими, което е от съществено значение за поддържане на здравословна вътрешна среда.

Предотвратяване на Сериозни Щети и Поддържане на Стойността на Имота

Ранното откриване на скрити проблеми с изолацията и влагата предотвратява натрупването на щети, които биха могли да станат сериозни и скъпи за отстраняване в бъдеще. Неоткритите течове и влага могат да доведат до гниене на дървени елементи, компрометиране на структурната стабилност на сградата и необходимост от мащабни и разрушителни ремонти. Термографската инспекция помага за идентифициране на тези проблеми в начален етап, осигурявайки навременна намеса и запазвайки дългосрочната стойност на имота. Това е особено важно при покупка или продажба на имот, тъй като предоставя достоверна информация за състоянието му и помага за вземане на информирани решения.

Заключение

Термографското обследване се утвърждава като незаменим инструмент за диагностика на сгради, особено когато става въпрос за откриване на лоша изолация, скрита зад гипсокартон. Чрез улавяне и визуализиране на инфрачервената радиация, термокамерата разкрива невидими температурни аномалии, които са пряк индикатор за липсваща, неправилно поставена, компресирана или мокра изолация, както и за термични мостове и въздушни течове. Тази технология, използвана от квалифицирани специалисти и при спазване на международни стандарти, предоставя точна и неинвазивна диагностика, която е невъзможна с традиционните методи.

Прилагането на термография води до значителни икономии на енергия, повишен комфорт в дома и създаване на по-здравословна среда чрез предотвратяване на мухъл. Още по-важно, ранното откриване на тези скрити дефекти предпазва от сериозни структурни щети и запазва дългосрочната стойност на имота. За собствениците на имоти, които търсят ефективно и надеждно решение за оптимизиране на енергийната ефективност и поддържане на целостта на своя дом, термографското обследване е разумна и необходима инвестиция. То осигурява не просто информация, а пътна карта за целенасочени подобрения, гарантиращи дълготрайност, комфорт и икономичност на жилището. При необходимост от професионални услуги свързани с термографска диагностика се свържете с нас да запазим час за посещение.

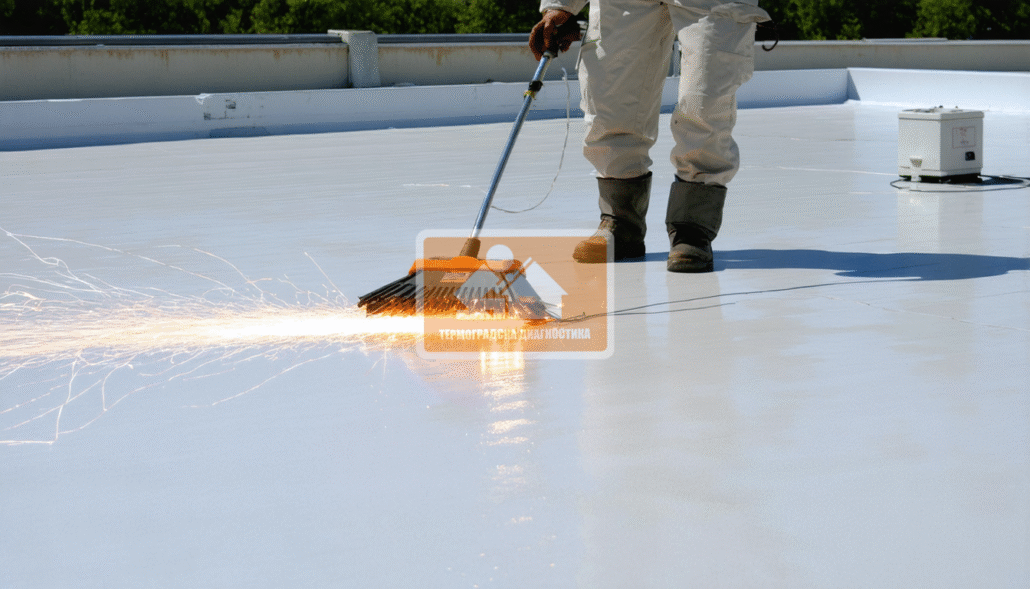

Покрив без компромиси: Как високоволтовото изследване гарантира дълготрайна сухота и спокойствие

,
Посл. обновяване: • 24 мин. четене
Открийте как високоволтовото изследване (HVELD) гарантира безкомпромисна сухота на покрива

Здравият покрив е фундаментален елемент за всяка сграда, представляващ много повече от обикновена защита от атмосферните условия. Той е критична бариера, която осигурява структурна стабилност, допринася за енергийната ефективност и запазва дългосрочната стойност на имота. Собствениците на сгради, управителите на съоръжения и строителните предприемачи разбират, че целостта на покривната система е пряко свързана със сигурността, комфорта и финансовата стабилност на техните активи.

Въпреки това, покривите са постоянно изложени на агресивни външни влияния – от екстремни метеорологични условия и температурни промени до естествено стареене на материалите и механични повреди. Едно от най-големите предизвикателства е откриването на скрити течове. Често най-опасните пробиви са микроскопични дефекти в хидроизолационната мембрана, които остават невидими за невъоръжено око. Тези „невидими“ уязвимости постепенно компрометират защитната функция на покрива, водейки до незабележимо, но непрекъснато проникване на вода. Когато тези течове станат видими под формата на мокри петна или мухъл, обикновено вече са настъпили значителни и скъпи щети. Тази верига от събития, започваща с малък, неоткрит дефект и ескалираща до сериозни проблеми, подчертава необходимостта от проактивни и прецизни методи за диагностика.

В отговор на това критично предизвикателство, високоволтовото електронно откриване на течове (HVELD) се наложи като иновативно и изключително ефективно решение. Тази неинвазивна технология позволява прецизно локализиране на дори най-малките дефекти в хидроизолационните мембрани, гарантирайки дълготрайна сухота и спокойствие за собствениците на имоти. Като водещи специалисти в областта на откриването на течове в България, buildings-audit.com предлага цялостни решения, включително най-съвременните методи като високоволтовото изследване, допълнени от ултразвукова и термографска диагностика, обслужвайки клиенти в цялата страна.

Скритите опасности от течовете: Повече от просто мокри петна

На пръв поглед, течът от покрива може да изглежда като незначителен проблем – просто мокро петно или няколко капки вода. Реалността обаче е много по-сериозна. Неоткритите и нелекувани течове могат да предизвикат каскада от проблеми, водещи до значителни финансови загуби, структурни увреждания, здравословни рискове и в крайна сметка – компрометиране на цялата сграда.

Финансови и структурни последици

Първоначално, течовете могат да доведат до повишени сметки за вода, особено ако засягат водопроводни инсталации или системи за напояване, които не се виждат. Но истинските финансови загуби започват да се натрупват, когато водата проникне в строителната конструкция. Разходите за ремонт могат да варират значително, като обследването на покрив до 150 кв.м. може да струва около 2,45 лв/кв.м., а за по-големи площи се договарят индивидуални цени. Цената за откриване на теч в жилищни помещения започва от 110 лв., а за открити пространства (тераси и покриви) – от 199 лв. за малки площи. Въпреки тези първоначални разходи за диагностика, ненавременното действие винаги води до експоненциално по-високи разходи за отстраняване на щетите.

Проникването на вода причинява видими щети като петна по таваните и стените, които са ясен сигнал за проблем. Отвъд естетическите дефекти, водата може да повреди вътрешните довършителни работи като гипсокартон, подови настилки, тапети и изолация. Освен това, ценно оборудване, мебели и други активи, съхранявани в сградата, също са изложени на риск от унищожаване.

Един от най-сериозните и често пренебрегвани аспекти на течовете е компрометирането на конструкцията. Дървените структурни елементи, изложени на постоянна влага, с течение на времето ще започнат да гният. Това включва критични компоненти като покривната конструкция, гредите, таванните греди и стенните подпори. Гниенето отслабва носещата способност на тези елементи, намалявайки структурната цялост на сградата. В най-лошия сценарий, продължителното проникване на вода може да доведе до частично или пълно срутване на покрива. Тежестта на застоялата вода сама по себе си може да претовари компрометираната структура, а рискът от срутване се увеличава драстично, ако мухълът или гниенето са увредили значително носещите елементи.

Натрупването на влага е основна причина за развитието на мухъл и плесен. Мухълът не само уврежда повърхностите, като оставя неприятни черни петна по ъглите на стените и тавана, но и произвежда неприятни миризми, които проникват навсякъде. Борбата с този тих разрушител трябва да започне с отстраняване на източника на влага, тъй като без това, дори и най-добрите почистващи препарати и антибактериални бои няма да осигурят трайно решение.

В допълнение към структурните и естетическите щети, влагата представлява сериозна електрическа опасност. Проникването на вода може да доведе до късо съединение в електрическата инсталация, създавайки рискове от пожар и токов удар.

Влияние върху здравето и комфорта

Отвъд осезаемите щети, течовете оказват пряко влияние върху здравето и комфорта на обитателите. Мухълът и плесента, които се развиват във влажна среда, са вредни за здравето, причинявайки алергии, респираторни проблеми, астма и други заболявания. Спорите на мухъла могат да се разпространяват във въздуха и да бъдат вдишвани, което води до хронични здравословни проблеми, особено при деца, възрастни хора и хора с компрометирана имунна система.

Повишената влажност във въздуха и натрупването на конденз по стъклата на прозорците са ранни признаци за проблем с влагата. Тези условия създават некомфортна среда за живот или работа, като помещенията се усещат студени, влажни и задушни. Неприятните миризми от мухъл допълнително влошават качеството на въздуха и общото усещане за комфорт. Постоянното притеснение от течове, видимите щети и потенциалните здравословни рискове могат да причинят значителен стрес и безпокойство за собствениците на имоти, оказвайки негативно психологическо въздействие.

Всички тези последици подчертават, че течовете не са просто строителен дефект, а комплексен проблем, който изисква незабавна и прецизна намеса. Ескалиращата цена на пренебрежението – от първоначални малки разходи до огромни финансови тежести, структурни разрушения и здравословни рискове – прави проактивното откриване на течове не просто препоръчително, а задължително.

Еволюция в откриването на течове: От традиционни методи до високоволтово изследване

През годините са разработени различни методи за откриване на течове, всеки със своите предимства и ограничения. Разбирането на тези различия е ключово за избора на най-ефективния подход за конкретния проблем.

Ограничения на конвенционалните подходи

  • Визуален оглед: Това е най-основният и често първи метод за откриване на течове, разчитащ на видими признаци като петна по тавана, мухъл или очевидни повреди по покривния материал. Въпреки своята простота, визуалният оглед е силно ограничен. Той не успява да открие скрити, микроскопични дефекти в хидроизолационната мембрана, които са основен източник на проблеми. Често, когато течът стане видим, водата вече е проникнала дълбоко в конструкцията, причинявайки значителни и скъпи щети.
  • Водни тестове (наводняване): Този традиционен метод включва насищане на покрива с вода за продължителен период, за да се наблюдават местата на течове. Въпреки че може да разкрие по-големи пробиви, водните тестове имат редица съществени недостатъци:
    • Изискват големи количества вода, което е неефективно и не е екологично.
    • Отнемат много време и са трудоемки, като могат да забавят строителните или ремонтни дейности с дни.
    • Могат да се извършват само при сухи метеорологични условия.
    • Носят рискове от проникване на вода в сградата и структурно претоварване на покрива поради тежестта на задържаната вода.
    • Не могат да открият скрити повреди под мембраната или течове, произхождащи от долната страна на покривната конструкция, особено ако има изолация.
    • Като цяло, са по-малко прецизни от съвременните електронни методи.
  • Термографско изследване: Този метод използва инфрачервена термокамера за откриване на температурни разлики, които могат да показват наличие на влага или проблеми с изолацията. Принципът се основава на слънчевата енергия: през деня слънцето нагрява покрива, а след залез сухите зони изстиват бързо, докато влажните зони (поради по-големия си топлинен капацитет) изстиват по-бавно и се визуализират като „горещи петна“.
    • Предимства: Неинвазивен, бърз и точен за измерване на нива на влага. Може да предостави „карта“ на влагата под изолацията, което е полезно за обща оценка на състоянието на покрива.
    • Ограничения: Основно открива наличие на влага, а не точното място на пробив в хидроизолационната мембрана. Предоставя информация само за повърхностната температура и не може да „види“ в дълбочина. Най-подходящ е за широкомащабни оценки, но е по-малко ефективен при точното локализиране на конкретни, малки пробиви.
  • Ултразвуково откриване: Тази технология използва ултразвукови вълни за откриване на звукови аномалии, обикновено свързани с течове в тръби или подземни водопроводи. Оборудването може да увеличи звуковите сигнали до 5 метра дълбочина, което е изключително полезно за скрити водопроводи.
    • Предимства: Изключително точен, неинвазивен и ефективен за течове във водопроводни инсталации.
    • Ограничения: Въпреки че е високоефективен за водопроводни инсталации, той не е предназначен за откриване на пробиви в хидроизолационни мембрани на покриви. Той е по-скоро за „скрити течове“ като цяло или „течове на вода с неясен произход и локализация“, но не се фокусира върху целостта на покривната мембрана по начина, по който го прави HVELD.

Всеки от тези методи има своето място в диагностиката на сгради, но е важно да се използва „правилният инструмент за правилната работа“. Докато термографията може да идентифицира зони с натрупване на влага, а ултразвукът е незаменим за тръбни течове, нито един от тях не предлага прецизността на HVELD за откриване на микроскопични пробиви директно в хидроизолационната мембрана.

Таблица 1: Сравнение на методи за откриване на течове

МетодПринцип на действиеОсновни предимстваОсновни недостатъци/ограниченияПриложимост (за покривни мембрани/тръби/обща влага)
Визуален огледНаблюдение на видими признаци на повреда или влага.Без разходи, бърз първоначален преглед.Не открива скрити или микроскопични дефекти; открива проблема едва след настъпване на щети.Обща оценка на повърхността.
Воден тест (наводняване)Насищане на покрива с вода за наблюдение на течове.Може да открие по-големи пробиви.Изисква много вода, отнема време, рискове от проникване/претоварване, не открива подповърхностни течове.Цялост на покривни мембрани (с ограничения).
Термографско изследванеИзползва инфрачервена камера за откриване на температурни разлики, показващи влага.Неинвазивен, бърз, ефективен за откриване на влага и изолационни проблеми.Открива наличие на влага, но не и точното място на пробив в мембраната; повърхностна информация.Обща влага в покривната конструкция.
Ултразвуково откриванеОткрива звукови аномалии, причинени от течаща вода.Изключително точен, неинвазивен за течове в тръби.Не е предназначен за откриване на пробиви в хидроизолационни мембрани.Течове в тръби и водопроводи.
Високоволтово изследване (HVELD)Прилага високо напрежение към суха мембрана; ток протича през дефекти към заземена основа.Изключително точен (до мм), неинвазивен, бърз, гъвкав, икономически ефективен.Изисква суха и открита мембрана; не работи на проводими мембрани (черен EPDM); изисква проводима основа.Цялост на електрически непроводими хидроизолационни мембрани.

Възходът на високоволтовото електронно откриване на течове (HVELD)

Високоволтовото електронно откриване на течове (HVELD), известно още като високоволтов искров тест или ELD (Electronic Leak Detection), представлява върхът в технологиите за диагностика на покриви. Този неразрушителен метод е специално разработен за тестване целостта на електрически непроводими хидроизолационни мембрани, като битум, асфалт, PVC, TPO и други.

Основният принцип на действие на HVELD е базиран на електрическа проводимост. Преносим токов генератор е заземен към проводима основа (като бетон или стомана) под хидроизолационната мембрана. След това, заредена метална четка или електродна четка, свързана с положителния полюс на устройството, се плъзга по сухата повърхност на мембраната. Тъй като хидроизолационната мембрана е електрически непроводима, тя действа като изолатор, прекъсвайки веригата. Ако обаче има дори най-малък пробив, дупка или дефект в мембраната, електрическата верига се затваря, токът протича през дефекта към заземената основа, и тестовото устройство незабавно издава звуков сигнал, локализирайки точното място на проблема. Тази технология може да открие и най-малкия дефект, дори тези, които са невидими с просто око, с точност до милиметър.

HVELD е съвместим с голям процент от съществуващите хидроизолации – до 99%. Това включва широко разпространени материали като битум, асфалт, PVC, TPO и други полимерни мембрани. Важно е обаче да се отбележи, че методът не е подходящ за електрически проводими мембрани, като черен EPDM или битумни мембрани с фолио, тъй като тяхната проводимост би попречила на откриването на пробиви. За щастие, по-светли цветове на EPDM, като бял, сив или бежов, които не съдържат високи нива на въглеродни сажди, могат успешно да бъдат тествани.

За успешното провеждане на HVELD изследване са необходими няколко ключови условия:

  • Мембраната трябва да бъде суха и открита: Това е критично изискване, тъй като наличието на влага по повърхността може да доведе до фалшиви показания. В някои случаи, тестването може да бъде забавено с няколко часа, ако е имало роса или скорошен дъжд.
  • Изисква проводима основа (покривна плоча) под мембраната: За да се затвори електрическата верига, под хидроизолацията трябва да има проводим материал, като бетон или стомана. Това е известно като „парадоксът на проводимостта“ – самата мембрана е непроводима, но за да се тества, трябва да е поставена върху проводим материал.
  • Решения за непроводими основи: Конвенционалните покривни конструкции често включват непроводими изолации или защитни плоскости (като пяна, пластмасови дренажни подложки или полимерни листове) между мембраната и структурната плоча, които прекъсват електрическия път. Механично закрепените мембрани също не винаги създават надежден обратен път, освен ако пробивът не е директно над крепежна плоча. Предположенията, че водата ще проникне през защитните плоскости, за да създаде проводим път, са ненадеждни, тъй като повечето модерни плоскости са водоустойчиви. За да се преодолее това предизвикателство, повечето големи производители на покривни мембрани предлагат   проводими грундове (например TruGround). Тези грундове се нанасят директно под мембраната, създавайки необходимия проводим слой, който позволява както ниско-, така и високоволтово тестване. Покриви, положени директно върху проводим бетон или метална настилка, осигуряват присъща проводима основа, което прави допълнителни материали ненужни. Този аспект на „проактивен дизайн за бъдеща диагностика“ е от съществено значение за дългосрочната поддръжка на покрива.

HVELD: Гаранция за безкомпромисна сухота – Предимства и приложения

Високоволтовото електронно откриване на течове (HVELD) не е просто алтернативен метод; то представлява значителен напредък в осигуряването на дълготрайна сухота и надеждност на покривните системи. Неговите неоспорими предимства го правят предпочитан избор за собственици и управители на сгради, които търсят безкомпромисни решения.

Неоспорими предимства на високоволтовото изследване

  • Изключителна точност: HVELD е способен да открие дори микроскопични дупки и дефекти, които са невидими с просто око, с милиметрова прецизност. Тази прецизност елиминира догадките и необходимостта от разрушителни търсения на течове. Тя осигурява целенасочени ремонти, което спестява време и значителни ресурси, тъй като се работи само върху компрометираните участъци, вместо да се разкрива цялата площ.
  • Неинвазивност: Един от най-големите плюсове на HVELD е, че е напълно неразрушителен метод. Това означава нулева повреда на покрива или конструкцията по време на тестването. За разлика от традиционните водни тестове, HVELD избягва рисковете от проникване на вода и структурно натоварване, които могат да влошат съществуващи проблеми или да създадат нови.
  • Бързина и ефективност: Процесът на тестване с HVELD е изключително бърз, което минимизира прекъсванията на нормалното функциониране на сградата и съкращава времето за престой. Често е значително по-бърз и по-прост за изпълнение в сравнение с нисковолтовите методи или трудоемките традиционни водни тестове.
  • Гъвкавост: HVELD е приложим както на хоризонтални, така и на вертикални повърхности, включително парапетни стени и обшивки. Работи върху широк спектър от хидроизолационни мембрани (с изключение на проводими като черен EPDM). Методът е особено идеален за инспекция на зелени покриви   преди полагане на растителност или настилка, предотвратявайки скъпи бъдещи разкопки. HVELD може да бъде извършван от един техник, което потенциално го прави по-рентабилен и лесен за организация.
  • Икономически ползи: HVELD представлява интелигентна, превантивна инвестиция с висока възвръщаемост. Чрез ранно откриване и ремонт на малки дефекти, методът предотвратява ескалирането на незначителни проблеми в скъпи, мащабни ремонти. Тестването се извършва за часове, вместо за дни, необходими за водни тестове, което води до значителни спестявания на труд и време. Чрез поддържане на целостта на мембраната, HVELD значително удължава живота на плоския покрив, намалявайки нуждата от преждевременна и скъпа подмяна на цялата хидроизолация. Методът също така минимизира възможността за задържане на вода под мембраната, предотвратявайки влажна изолация и развитие на мухъл, което води до по-ниски разходи за поддръжка и ремонт на щети.
  • Качество и сигурност: HVELD е ключов инструмент за контрол на качеството, гарантиращ целостта на новите покривни мембрани и сертифициращ тяхната водонепропускливост, безопасност и устойчивост. Той предоставя обективна проверка, която може да валидира гаранционните изисквания на производителите, улеснявайки по-бързото предаване на проекта и избягвайки бъдещи спорове. Едно от най-големите предимства е възможността за незабавно повторно тестване: повредените зони могат да бъдат ремонтирани и веднага след това повторно тествани, за да се гарантират водонепропускливи резултати на място. След успешното приключване на ремонтите и повторното тестване, може да бъде издаден официален сертификат за липса на пробиви, осигуряващ пълно спокойствие.

Таблица 2: Ключови предимства на високоволтовото изследване (HVELD)

ПредимствоОписаниеПолза за собственика/управителя на сградата
Изключителна точностОткрива микроскопични дефекти с милиметрова прецизност.Елиминира догадките, осигурява целенасочени ремонти, спестява време и ресурси.
НеинвазивностНеразрушителен метод, без повреда на покрива или конструкцията.Избягва рискове от водни щети, запазва целостта на покрива.
Бързина и ефективностБързо тестване, минимизиращо прекъсванията и престоя.Спестява време, намалява оперативните разходи и неудобства.
ГъвкавостПриложим на хоризонтални/вертикални повърхности и различни мембрани (без проводими). Идеален за зелени покриви преди полагане на настилка.Широк обхват на приложение, адаптира се към различни нужди и етапи на строителство.
Икономически ползиПредотвратява скъпи, мащабни ремонти; удължава живота на покрива; намалява нуждата от подмяна.Значителни дългосрочни спестявания на разходи, защита на инвестицията.
Качество и сигурностГарантира водонепропускливостта на нови мембрани; валидира гаранции; позволява незабавно повторно тестване и издаване на сертификат.Осигурява спокойствие, намалява риска от бъдещи проблеми, гарантира съответствие със стандартите.

Ключови приложения на HVELD

HVELD е универсален инструмент с широк спектър от приложения, който осигурява защита на хидроизолационните системи през целия им жизнен цикъл.

  • При новопостроени покриви: Методът е от съществено значение за контрол на качеството и проверка след монтажа на хидроизолационната мембрана, преди полагане на финални слоеве като плочки, озеленяване, баласт или настилки. Идентифицирането на пробиви на този ранен етап предотвратява скъпи изкопни работи, демонтаж и ремонти по-късно, когато достъпът до мембраната е затруднен или невъзможен. Това също така гарантира, че изпълнителят предоставя система без дефекти преди предаването на обекта.
  • При съществуващи покриви: HVELD е идеален за превантивна поддръжка и съдебна експертиза. Той може да локализира както активни течове, така и скрити уязвимости, преди те да се превърнат в големи проблеми, причиняващи видими щети. Редовните HVELD инспекции са от решаващо значение за проактивното управление на покрива, позволявайки своевременни ремонти и удължаване на експлоатационния живот на системата. Това променя подхода от реактивен към превантивен, спестявайки значителни средства в дългосрочен план.
  • Специализирани обекти: Приложимостта на HVELD се простира далеч отвъд традиционните плоски покриви, включвайки широк спектър от хидроизолационни системи:
    • Басейни с PVC хидроизолационни мембрани.
    • Покриви на площади и подиуми.
    • Паркинги и хидроизолация на настилки на вътрешни дворове, саксии и между разделени плочи.
    • Облицовки на резервоари.

Тези разнообразни приложения подчертават стойността на HVELD като инструмент за цялостно управление на хидроизолационните системи през целия им жизнен цикъл, от първоначалното осигуряване на качеството при строителството до текущата превантивна поддръжка. Това разширява привлекателността на услугата отвъд простото „отстраняване на течове“ до „осигуряване на дългосрочна цялост на активите“.

Професионализъм и стандарти: Защо опитът е от значение при HVELD

Въпреки че високоволтовото електронно откриване на течове е изключително ефективна технология, нейният успех зависи до голяма степен от правилното прилагане, спазването на международни стандарти и високата квалификация на операторите.

Международни стандарти

Прилагането на HVELD се ръководи от утвърдени международни стандарти, които гарантират надеждност и повторяемост на резултатите.

  • ASTM D7877: Този стандартен наръчник предоставя индустриални насоки за използване на ELD методи, обхващащи както ниско-, така и високоволтови техники, за идентифициране на пробиви в хидроизолационни мембрани. Той стандартизира процедурите за контрол на качеството, съдебна експертиза и стратегии за дългосрочна поддръжка, осигурявайки рамка за точни и повтаряеми тестове. Спазването на този стандарт е ключов показател за професионализъм и ангажимент към най-добрите практики в индустрията.
  • ASTM D8231-19: Този стандарт конкретно посочва, че тестването през настилки, зелени покриви или други покрития, положени върху хидроизолационната мембрана, е „неокончателно“. Това подчертава критичното значение на тестването   преди полагането на тези слоеве, за да се гарантира максимална точност и да се избегнат скъпи бъдещи проблеми. Това правило е от съществено значение за избягване на често срещани грешки и за осигуряване на надеждни резултати, които са от полза за дългосрочната защита на сградата.

Придържането към тези стандарти не е просто формалност; то изгражда доверие и разграничава надеждните доставчици на услуги. То демонстрира ангажимент към валидирани процедури, което е от решаващо значение за предоставянето на технически услуги с висока стойност.

Значението на проводимата основа

Успехът на HVELD теста е пряко зависим от наличието на непрекъснат проводим път под хидроизолационната мембрана, който да завърши електрическата верига.

  • Предизвикателства: Конвенционалните покривни конструкции често включват непроводими изолации или защитни плоскости (като пенопласт, пластмасови дренажни подложки или полимерни листове) между мембраната и структурната плоча. Тези слоеве ефективно прекъсват електрическия път, правейки стандартния HVELD тест неефективен. Например, механично закрепените мембрани не винаги създават надежден обратен път, освен ако пробивът не е директно над крепежна плоча. Също така, предположенията, че водата ще проникне през защитните плоскости, за да създаде проводим път, са ненадеждни, тъй като повечето модерни плоскости са проектирани да бъдат водоустойчиви.
  • Решения: За да се даде възможност за HVELD тестване в конструкции с непроводими основи, повечето големи производители на покривни мембрани предлагат проводими грундове (например TruGround). Тези грундове се нанасят директно под мембраната, създавайки необходимия проводим слой, който позволява както ниско-, така и високоволтово тестване. Те са съвместими с напълно залепени, механично закрепени и газопламъчно полагани мембрани и елиминират нуждата от телена мрежа, която често е неправилно инсталирана и не функционира правилно. Когато покривът е положен директно върху проводим бетон или метална настилка, самата конструкция осигурява присъща проводима основа, което прави допълнителни материали ненужни.
  • Добри практики: За да се осигури ефективността на HVELD, е от съществено значение да се провери проводимостта на основата преди тестване. При проектирането на покривни системи с изолация или защитни плоскости, трябва да се предвидят и специфицират проводими грундове. Най-важното е да се гарантира, че проводимият слой е положен директно под мембраната, а не под изолация или други защитни плоскости. Този подход, известен като „проактивен дизайн за бъдеща диагностика“, позиционира собствениците на сгради и разработчиците като далновидни, като им позволява да планират дългосрочна поддръжка и да избегнат бъдещи проблеми.

Квалификацията на оператора

Докато HVELD е напреднала технология, нейната ефективност е пряко свързана с уменията и опита на техника, който я управлява.

  • Значение: Оборудването за електронно откриване на течове е изключително чувствително. Неправилното изпълнение на теста може да доведе до фалшиви позитиви (откриване на течове, където няма такива) или, още по-лошо, до пропуснати пробиви, които остават неоткрити и продължават да причиняват щети. Уменията на техника за тестване са от решаващо значение за точната интерпретация на показанията.
  • Обучение: Операторите трябва да преминат цялостно практическо обучение. Това включва разбиране как точно да се интерпретират показанията на оборудването, как условията на основата влияят на резултатите и как да се разграничават действителни пробиви от фалшиви позитиви, причинени например от заземени компоненти. Без адекватно обучение резултатите могат да бъдат погрешно интерпретирани, което води до неверни заключения и неефективни ремонти. Затова се препоръчва операторите редовно да развиват своите умения и да поддържат висока компетентност преди провеждане на независими тестове.
  • Калибриране: Оборудването за откриване на течове трябва рутинно да се проверява за точност. Стандартните добри практики включват проверка на чувствителността на откриване преди всеки тест, редовно потвърждаване, че настройките на напрежението съответстват на свойствата на мембраната, и гарантиране, че високоволтовото тестване се извършва на подходящи нива, за да се избегне повреда на мембраните.

Този акцент върху човешката експертиза, която усилва технологията, е от съществено значение. Той гарантира, че инвестицията в HVELD услуги ще доведе до надеждни и точни резултати, осигурявайки на клиентите увереност в целостта на техните покривни системи.

Интегрираният подход на Buildings-audit.com: Цялостни решения за вашия покрив

Buildings-audit.com се отличава с предоставянето на цялостни и многостранни решения за диагностика и откриване на течове, което надхвърля предлагането на един-единствен метод. Чрез синергията на напреднали технологии и експертен опит, компанията осигурява пълна картина на състоянието на покрива и дълготрайна защита.

Синергия на технологиите

Докато високоволтовото изследване (HVELD) е специализирано и несравнимо за проверка на целостта на хидроизолационната мембрана, buildings-audit.com разбира, че проблемите с течовете често са сложни и могат да имат множество източници. Ето защо компанията предлага и други водещи диагностични услуги:

  • Термографски изследвания: Тези изследвания са изключително ефективни за откриване на наличие на влага в покривната конструкция и проблеми с изолацията. Чрез визуализиране на температурните разлики, термографията може да покаже зони, където водата се е натрупала под мембраната, дори ако точният пробив все още не е открит. Това е отличен метод за широкомащабна оценка на покрива.
  • Ултразвуково откриване: Ултразвуковата технология е незаменима за локализиране на течове в тръби и подземни водопроводи, които често са скрити и трудни за откриване с други методи.

Оптималният подход за цялостна поддръжка на покрива е да се комбинират HVELD с термография и картографиране на влагата. Тази мулти-методна диагностична стратегия осигурява цялостно разбиране на състоянието на покрива, адресирайки различни видове потенциални проблеми – от микроскопични пробиви в мембраната до натрупване на влага в изолацията и течове във водопроводни инсталации. Силата на цялостната диагностика се крие в способността да се получи пълна картина на „здравето“ на покрива, гарантирайки, че нито един проблем не е пренебрегнат и позволявайки прецизни, ефективни и дълготрайни ремонти.

Защо да изберете Buildings-audit.com

Изборът на правилния партньор за диагностика на покриви е от решаващо значение. buildings-audit.com предлага редица ключови предимства, които го позиционират като доверен партньор за дългосрочното здраве и стойност на вашия имот:

  • Национално покритие: С изградена мрежа от екипи в цялата страна, buildings-audit.com осигурява бързо и ефективно обслужване на клиенти в цяла България. Това гарантира, че помощта е винаги на разположение, независимо от местоположението на обекта.
  • Експертни екипи: Екипите на buildings-audit.com са съставени от висококвалифицирани и обучени професионалисти, които притежават дълбоки познания и практически опит в областта на строителната диагностика и откриването на течове. Тяхната експертиза е от съществено значение за точната интерпретация на сложните данни, получени от HVELD и други диагностични системи.
  • Доказан опит: Компанията има доказан опит в предоставянето на надеждни и ефективни решения за откриване на течове, изграждайки си репутация на доверен партньор в индустрията.
  • Ангажимент към дълготрайни решения: buildings-audit.com не се фокусира само върху отстраняването на текущи проблеми, а върху предоставянето на дълготрайни решения. Целта е да се предотвратят бъдещи проблеми и да се удължи максимално животът на покрива, намалявайки нуждата от скъпи и чести ремонти.
  • Рентабилност: Електронното откриване на течове (ELD), включително HVELD, е признато за най-рентабилния и полезен метод за 99% от търговските хидроизолационни системи. Инвестицията в прецизна диагностика се изплаща многократно чрез предотвратяване на мащабни щети и удължаване на експлоатационния живот на покрива.
  • Осигуряване на качеството: buildings-audit.com е ангажиран с предоставянето на точни и надеждни резултати. Всички обследвания се оформят в детайлни официални доклади със снимков материал, които служат като ясен ориентир за ремонтните дейности и могат да бъдат използвани като доказателство при застрахователни събития.

Избирайки buildings-audit.com, клиентите избират не просто доставчик на услуги, а доверен партньор, посветен на дългосрочното здраве и стойност на техния имот, осигурявайки им спокойствие и сигурност.

Инвестиция в спокойствието и дълголетието на вашата сграда

Покривът е най-важната защита на всяка сграда, а неговата цялост е пряко свързана със сигурността, стойността и комфорта на имота. Скритите течове, често невидими за невъоръжено око, представляват сериозна заплаха, която може да доведе до значителни финансови загуби, структурни увреждания, здравословни рискове и общо влошаване на качеството на живот. Ескалиращата цена на пренебрежението, от малки петна до гниене на конструкцията и мухъл, подчертава критичната нужда от проактивни и прецизни диагностични решения.

Високоволтовото електронно откриване на течове (HVELD) се утвърди като авангарден, неинвазивен и изключително точен метод, който осигурява безкомпромисна цялост на хидроизолационните мембрани. Неговата способност да открива микроскопични дефекти с милиметрова точност, да работи бързо и ефективно, и да предлага дългосрочни икономически ползи, го прави незаменим инструмент в съвременното управление на сгради. HVELD не само предотвратява скъпи щети, но и значително удължава живота на покрива, осигурявайки дълготрайна сухота и спокойствие за собствениците на имоти.

Buildings-audit.com се отличава със своя интегриран подход, комбинирайки HVELD с други напреднали методи като ултразвук и термография. Тази синергия на технологиите осигурява цялостна диагностика, която разкрива всички потенциални проблеми – от пробиви в мембраната до натрупване на влага и течове в тръби. В съчетание с експертните екипи, които притежават висока квалификация и спазват международни стандарти, и националното покритие, buildings-audit.com гарантира, че вашият покрив е в най-добрите ръце.

Не оставяйте здравето на вашия покрив на случайността и не чакайте видимите признаци на теч, за да действате. Инвестирайте в превантивна диагностика с високоволтово изследване, за да защитите вашата сграда от скрити течове и да си осигурите дългосрочно спокойствие. Проактивната грижа за покрива е инвестиция в бъдещето на вашия имот и благосъстоянието на неговите обитатели.

Свържете се с Buildings-audit.com днес за професионална консултация и цялостна диагностика на покрива.

Какво представлява инфрачервената термография? Технология, Принципи и Приложения в Строителството и Медицината

,
Посл. обновяване: • 17 мин. четене
Инфрачервена Термография: Пълно Ръководство за Технология и Приложения

Невидимият Свят на Топлината – Разкриване на Скрити Проблеми с Инфрачервена Термография

Инфрачервената термография, често наричана термографска диагностика или термовизия, представлява безконтактен и неинвазивен метод за откриване на скрити проблеми чрез визуализация на топлинното излъчване. Тази модерна технология позволява „виждане“ на топлина, която е напълно невидима за човешкото око, дори при пълна липса на видима светлина. В съвременната диагностика, нейната роля е ключова, тъй като тя предоставя възможност за идентифициране на аномалии, които иначе биха останали скрити, предотвратявайки сериозни повреди и значително намалявайки разходите за поддръжка.

Значението на инфрачервената термография за откриване на скрити дефекти и аномалии е неоспоримо. Тя се утвърждава като най-ефективният метод за локализиране на скрити течове и дефекти по конструкцията на сгради. Чрез нея могат да бъдат установени проблеми като загуби на топлина, образуване на термомостове, скрити електрически неизправности и повреди в тръбни инсталации. Изключително високата надеждност на метода, надхвърляща 99%, в комбинация с неговата безопасност както за сградите, така и за хората и животните, намиращи се в близост, го прави предпочитан избор за прецизна диагностика. Тази способност за точно и надеждно откриване на скрити течове е от съществено значение за собствениците на имоти и управителите на сгради, тъй като им позволява да предприемат своевременни мерки, избягвайки мащабни щети и скъпи ремонти.

Основи на Инфрачервената Термография: Науката Зад „Виждането“ на Топлината

Дефиниция и Фундаментални Принципи

Инфрачервената термография е метод, който визуализира обекти чрез инфрачервените лъчи, които те излъчват. Тези лъчи са неразделна част от електромагнитния спектър, обхващайки приблизителна дължина на вълната между 0,9 и 14 µm. За разлика от видимата светлина, която човешкото око може да възприеме, инфрачервеното лъчение остава невидимо.

Основният принцип на термографията се корени във фундаменталния закон на Планк за абсолютно черно тяло. Според този закон, всеки обект, чиято температура надвишава абсолютната нула (-273.15°C), излъчва топлинно излъчване, известно като инфрачервена енергия. Колкото по-висока е температурата на даден обект, толкова по-голямо е количеството инфрачервени лъчи, които той излъчва. Това основополагащо физическо явление е в основата на термографската диагностика, като гарантира, че технологията се базира на неизменни природни закони, което придава висока достоверност на получените резултати. Разбирането на тези фундаментални принципи е от съществено значение за оценката на термографията като надеждна и научно обоснована технология.

Процесът на визуализация се осъществява чрез специализирани термографски камери, които улавят тези инфрачервени лъчи. След улавянето, инфрачервените вълни се преобразуват в електрически сигнали, които камерата обработва. В крайна сметка, тези обработени сигнали се визуализират като двуизмерни изображения на екрана на камерата, където топлите и студените зони са обозначени в различни цветове. Тези изображения, известни като термограми, предоставят визуална карта на температурните разлики по повърхността на обекта.

Ключови Параметри и Корекции за Точни Измервания

За да се осигури максимална точност при термографските измервания, е необходимо да се вземат предвид няколко ключови параметъра и да се приложат съответните корекции.

Излъчвателна способност (Emissivity) е критичен фактор, който отразява способността на даден обект да излъчва топлинна енергия. За разлика от хипотетичното абсолютно черно тяло, което излъчва идеално, реалните обекти имат различно топлинно излъчване. За постигане на висока прецизност при измерванията е задължително в термокамерата да се зададе корекция, известна като коефициент на чернотата. Ако тази корекция не бъде направена правилно, измерените температури могат да бъдат неточни, тъй като камерата ще интерпретира излъчената енергия по различен начин в зависимост от излъчвателната способност на материала. Въпреки че за повечето материали стойността на коефициента на чернота е близка до 0.95, за прецизни резултати е необходимо да се използват справочни таблици.

Отразена температура представлява температурата на обекти от околната среда, които се отразяват от повърхността, която се измерва, вместо да е действителната температура на самата повърхност. Този феномен може да доведе до грешни измервателни стойности, ако не бъде коригиран. Корекциите включват определяне дали става въпрос за директно или индиректно отразяване. При силно рефлектиращи повърхности, като гол метал, се препоръчва използването на черно-матови лепенки или специален спрей, които поемат температурата на отразяващия обект и имат висок коефициент на излъчване. Измерването под леко скосен ъгъл също може да намали влиянието на отражението.

Влиянието на атмосферните условия, като влажност и разстояние, върху измерванията е също от съществено значение. Атмосферната трансмисия е важен параметър, тъй като атмосферата между термокамерата и обекта отслабва инфрачервеното лъчение. Газове като въглероден диоксид и водна пара абсорбират инфрачервена радиация, особено при определени дължини на вълните. Ако не се приложи корекция за това отслабване, измерената привидна температура ще бъде по-ниска с увеличаване на разстоянието. Относителната влажност и атмосферната температура също са параметри, които трябва да се вземат предвид за точни резултати.

Управлението на тези сложни параметри и прилагането на точни корекции изисква висококвалифицирани професионалисти. Това подчертава необходимостта от специализирано обучение и опит за извършване на прецизни термографски анализи. По този начин се гарантира, че резултатите са надеждни и могат да бъдат използвани за вземане на информирани решения, което отличава професионалните услуги от аматьорските опити.

Видове Термални Камери

Термалните камери се делят основно на два типа въз основа на техния детектор – охладени и неохладени. Всеки тип има своите предимства и недостатъци, които ги правят подходящи за различни приложения.

Охладени термални камери разполагат с интегриран криоохладител, който понижава температурата на сензора до криогенни нива. Това намаление на температурата е необходимо за редуциране на термично-индуцирания шум до ниво под това на сигнала от заснеманата сцена.

  • Предимства: Те предлагат по-висока чувствителност и разделителна способност, което позволява по-добро откриване на много малки температурни разлики (например, 20mK чувствителност срещу 50mK за неохладени камери). Охладените камери са по-добри при заснемане на бързи движения, имат по-големи възможности за увеличение и позволяват спектрално филтриране за разкриване на специфични детайли, като „виждане през пламък“ или откриване на газове като азотен оксид. Те са особено подходящи за дългообхватни задачи.
  • Недостатъци: Основният им недостатък е по-високата цена и по-сложната поддръжка, тъй като криоохладителите имат движещи се части, които се износват с времето и изискват преизграждане след 10 000 – 13 000 часа работа, което води до по-кратък експлоатационен живот.

Неохладени термални камери функционират при околни температури, без да се нуждаят от специално охлаждащо оборудване.

  • Предимства: Те са значително по-евтини и изискват по-малко сложна поддръжка, тъй като нямат движещи се части, свързани с охлаждането, което им осигурява по-дълъг експлоатационен живот. Неохладените камери се характеризират с по-бързо стартиране и по-лесно разгръщане. Те са популярни поради своята рентабилност и гъвкавост в широк спектър от приложения, където екстремната чувствителност не е задължителна.
  • Недостатъци: В сравнение с охладените камери, неохладените имат по-ниска чувствителност и разделителна способност, което ги прави по-малко ефективни при откриване на минимални температурни разлики.

Изборът между охладени и неохладени камери зависи от конкретното приложение. За широкоразпространени задачи като откриване на течове и обследване на сгради, неохладените камери често са предпочитан избор поради тяхната ефективност, издръжливост и по-ниски оперативни разходи. Този баланс между производителност и практичност е от съществено значение за доставчиците на услуги, които се стремят да предложат висококачествени, но достъпни решения на своите клиенти.

Приложения на Инфрачервената Термография: От Диагностика на Сгради до Здравеопазване

Инфрачервената термография е универсална технология, която намира приложение в множество сектори, разкривайки скрити проблеми и оптимизирайки различни процеси.

Термография в Строителството и Енергийната Ефективност

В строителството термографията е незаменим инструмент, който допринася за подобряване на качеството на строителството, осигуряване на безопасност и повишаване на енергийната ефективност.

Откриване на Течове

Термокамерите са изключително ефективни за откриване на скрити течове на вода и въздух, без да е необходимо разрушаване на стени или подове. Това спестява значително време и разходи за ремонт. Водата, поради различната си температура от околните строителни материали, създава температурни аномалии, които термокамерата може да визуализира, указвайки наличието на теч.

Приложенията в тази област са широки и включват откриване на течове от ВиК инсталации, покриви, тераси, както и течове под почвата. Термографията е особено полезна и за установяване на проблеми с тръби на парно отопление или спукани тръби от водно подово отопление. Термографското обследване предоставя основна насока за местоположението на задържана вода под хидроизолацията, което минимизира допълнителните разходи и време за последващото точно определяне на пробива. Тази неразрушителна и спестяваща разходи възможност за откриване на течове е от голяма полза за собствениците на имоти, тъй като адресира пряко техните основни притеснения, позиционирайки термографията като превантивна и икономически изгодна мярка.

За по-ясно разбиране на начина, по който термографският анализ идентифицира течове, може да се разгледа следната таблица:

Таблица 1: Индикатори за Течове при Термографски Анализ

Тип Теч/ПроблемТемпературна АномалияВизуално Представяне на ТермограматаПример/Описание
Воден теч от тръба/ВиКПо-студени зониСини/лилави петнаСтудени петна по стената или пода от спукана тръба, особено при топла вода.
Изтичане на топъл/студен въздухНеравномерно разпределение на температуратаРазмити граници между цветове, студени/топли ивициСтуден въздух, нахлуващ през прозоречна рамка или топъл въздух, изтичащ от фуги.
Влага в стена/таванПо-студени зони (поради изпарение)Сини/лилави петна, често с неправилна формаВлажни участъци по стената или тавана, които са по-студени от сухите зони.
Проблем с подово отоплениеНеравномерно разпределение на температурата, студени/горещи ивициЧервени/оранжеви зони (прегряване), сини/лилави зони (липса на отопление)Топли ивици по пода, показващи проблем с отоплението или блокиран поток.
Теч от покрив/терасаПо-студени зони (задържана влага)Големи сини/лилави петна, често по периферията или в ниски точкиНатрупване на влага под покривната мембрана или в изолацията на терасата.

Тази таблица помага да се свържат конкретни проблеми с техните визуални прояви на термограмата, което прави абстрактната концепция по-конкретна и разбираема за читателя. Тя също така демонстрира експертизата на специалистите, които не просто откриват течове, а разбират как температурните разлики корелират с различни видове проблеми, което е от ключово значение за точна диагностика.

Идентифициране на Проблеми с Изолацията

Термокамерите са изключително полезни за откриване на зони с големи загуби на топлина, като тези около врати, прозорци или участъци с неефективна топлоизолация. Те локализират лошо изолирани зони и показват точно къде изолацията е тънка или липсва. Това включва идентифициране на топлинни мостове около прозорци, врати и тераси, както и проблеми, свързани с неправилен монтаж на дограма. Ранното откриване и отстраняване на дефекти в изолацията може да доведе до значителни спестявания от енергийни сметки, достигащи до 10-15% месечно. Свързването на проблемите с изолацията директно с високите сметки за ток и потенциалните енергийни спестявания превръща техническия проблем в осезаема финансова изгода за собствениците на имоти, което е силен мотиватор за търсене на професионална помощ.

Диагностика на Електрически и Механични Системи

Термографията се използва широко за идентифициране на потенциално проблемни зони чрез откриване на „горещи точки“ в електрическите системи, тъй като температурата на повечето неизправни компоненти е по-висока. Този метод помага за откриване на прегрели кабели, пренапрежение и други аномалии, които могат да представляват сериозен риск от пожари. Технологията се прилага и за сертифициране и профилактика на електрически табла в търговски обекти, осигурявайки съответствие с нормите за безопасност. В областта на механичното оборудване, термографията позволява откриване на излъчващи топлина лагери, зъбни предавки, компресори и топлообменници, което е ключово за превантивната поддръжка и избягване на скъпоструващи аварии. Приложението на термографията в електрическите и механичните системи подчертава нейната роля в превантивната поддръжка и повишаването на безопасността, разширявайки обхвата на потенциалните услуги отвъд самото откриване на течове.

Оценка на Структурни Дефекти

Термичните изображения са ценен инструмент за навременно откриване на структурни дефекти, като пукнатини в конструкцията, които могат да доведат до енергийни загуби или проникване на влага. Методът помага за намиране на липсващи структурни компоненти и повреди в тях. Тази проверка е особено полезна при високи сгради, където визуалният оглед е затруднен.

Енергийни Одити и Саниране на Сгради

Термографията е ключов инструмент за енергийно обследване на сгради, позволявайки установяването на енергийно слаби места и топлинни мостове. Тя дава възможност за планиране на ефективни мерки за икономия на енергия и намаляване на въглеродния диоксид. Препоръчва се извършване на термография преди и след саниране на сграда, за да се контролира качеството на извършените ремонтни дейности и да се гарантира постигането на желаната енергийна ефективност. Свързването на термографията с енергийните одити позиционира услугата като принос към устойчивостта и дългосрочната стойност на имота, което привлича по-широк кръг от клиенти, загрижени за екологичните и икономическите аспекти на своите инвестиции.

Термография в Медицината

Термографията е утвърден метод за регистрация и визуализиране на инфрачервеното излъчване на човешки и животински тъкани. Физиологичната основа на този метод е, че излъчваемостта на кожата зависи силно от нейната температура, както и от температурата на разположените под нея органи и тъкани. Температурната разлика по кожата, известна като терморелеф, предоставя ценна диагностична информация. Терморелефът се влияе най-много от кръвоснабдяването на подкожните тъкани, но също така зависи от фактори като пол, възраст, телесна маса, метаболизъм и външни физични фактори.

Приложенията в медицината са разнообразни. Физиологичната основа за диагностика е увеличението на излъчваемостта на кожата над патологични огнища, което се дължи на усилване на кръвоснабдяването и обменните процеси, водещо до повишаване на температурата с 2-3°C в сравнение с околните здрави тъкани. Намаляването на кръвотока и съответното понижаване на излъчваемостта също са патологични белези. Термографията се прилага за диагностика на възпалителни процеси, тумори (особено на гърдата), и за откриване на аномалии в тълпи, например засичане на повишена телесна температура (треска). Тя помага за откриване на заболявания и състояния, които не са видими с просто око. Едно от най-големите предимства на метода в медицината е неговата неинвазивност, безопасност и липса на облъчване или радиация, което позволява многократното му прилагане без ограничения. Медицинските приложения, особено неинвазивният характер и възможностите за ранно откриване, подчертават широката приложимост на термографията извън строителството. Това допълнително подсилва нейната научна валидност и я позиционира като многостранна, авангардна технология.

Други Важни Приложения

Освен в строителството и медицината, инфрачервената термография намира приложение в редица други ключови области, демонстрирайки своята гъвкавост и надеждност.

  • Военно дело и сигурност: Термографията има широко приложение във военното дело и областта на сигурността. Термографските камери помагат за откриване на аномалии в тълпи, наблюдение на важни обекти и откриване на пожари и други аварийни ситуации, особено при условия на ограничена видимост.
  • Пожарогасене и спасителни операции: Пожарникарите използват термокамери за бързо откриване на източника на пожара, идентифициране на горещи точки след потушаване, оценка на инциденти с опасни материали (като разливи и течове от контейнери) и за търсене на изчезнали лица в задимени помещения или при слаба видимост.
  • Индустриална поддръжка и контрол на качеството: В индустриалния сектор термографията е важен инструмент за контрол на качеството и предотвратяване на потенциални опасности. Тя позволява качествена оценка на техническото състояние и енергийната ефективност на технологични системи, както и ефективен предиктивен мониторинг, който предвижда възможни повреди преди те да настъпят.
  • Селско стопанство и мониторинг на околната среда: В селското стопанство термографията се използва за измерване на влажността в почвата и културите, което е от съществено значение за оптимизиране на напояването и здравето на растенията. Тя също така се прилага за мониторинг на дивата природа без смущения, особено през нощта, като позволява наблюдение на животни в естествената им среда.

Широкият спектър от приложения на термографията демонстрира нейната гъвкавост и устойчивост като технология. Тази обширна полезност показва, че тя е зряла и широко доверена технология, което допълнително повишава нейната надеждност и приложимост за специфичните услуги, предлагани от специализирани фирми.

Предимства и Ограничения на Инфрачервената Термография

Както всяка технология, инфрачервената термография притежава своите силни страни и предизвикателства, които трябва да бъдат взети предвид при нейното прилагане.

Основни Предимства

  • Неинвазивен и безразрушителен метод: Едно от най-значимите предимства на термографията е, че тя не изисква къртене, дупчене или пробиване на повърхности. Това позволява откриване на проблеми без никакво нарушаване на изследваната област, което спестява значителни разходи и усилия за последващи възстановителни дейности.
  • Висока безопасност и възможност за многократни изследвания: Методът е абсолютно безопасен за сгради, хора и животни. Той не използва облъчване или радиация, което означава, че може да се прилага многократно, почти без никакви ограничения, което е особено ценно за мониторинг и проследяване на състоянието във времето.
  • Бързина, ефективност и точност при локализиране на проблеми: Термографията позволява бързо и точно откриване на течове и други аномалии, спестявайки значително време и разходи в сравнение с традиционните методи.
  • Ранно откриване на аномалии преди видими щети: Тази технология може да улови ранни симптоми и отклонения във функциите на различни системи или органи, понякога дори преди да са започнали структурни промени, които биха били видими с просто око. Например, тя позволява да се видят проблеми като мухъл и плесен още преди да са се проявили визуално.

Кумулативният ефект от тези предимства – неинвазивност, безопасност, бързина, точност и възможност за ранно откриване – позиционира термографията като превъзходен диагностичен метод. Това оправдава нейното широко приемане пред по-традиционни и често разрушителни подходи.

Ограничения и Предизвикателства

Въпреки многобройните си предимства, инфрачервената термография има и определени ограничения, които трябва да бъдат разбирани и управлявани от специалисти.

  • Предоставя предимно повърхностна информация: Един от основните недостатъци е, че термографията предоставя информация главно за повърхностната температура на обектите. Това означава, че дълбоко скрити проблеми, които не се проявяват на повърхността, могат да останат незабелязани.
  • Влияние на външни фактори: Външни условия като температура, влажност и вятър могат значително да повлияят на точността на измерванията. За оптимални резултати е необходимо да се поддържа определена вътрешна/външна температурна разлика.
  • Необходимост от специализирано обучение и опит за правилна интерпретация: За правилното интерпретиране на термографските изображения и за избягване на погрешни заключения е необходимо специализирано обучение и значителен опит. Без тях, дори най-модерното оборудване може да даде подвеждащи резултати.
  • Висока първоначална инвестиция в оборудване: Термографските камери и свързаните с тях технологии могат да бъдат доста скъпи , което прави придобиването им неизгодно за еднократни нужди и налага търсенето на професионални услуги.
  • Не работи толкова добре за метални покриви или покриви, покрити с чакъл: При тези видове покриви разликите в проводимостта на материалите правят сканирането с висока прецизност неефективно. В такива случаи може да се наложи използването на допълнителни или алтернативни методи за диагностика.

Признаването на тези ограничения придава достоверност на доклада. По-важното е, че то косвено подчертава необходимостта от професионални услуги. Експертите са обучени да разбират и да се справят с тези ограничения, например чрез коригиране на външни влияния или чрез комбиниране на термографията с други диагностични методи, когато е необходимо.

За по-ясен преглед на предимствата и ограниченията на термографията, разгледайте следната таблица:

Таблица 2: Сравнителен Анализ на Предимства и Ограничения на Термографията

КатегорияПредимстваОграниченияКратко Описание/Обоснование
Естество на методаНеинвазивен, безразрушителенПредоставя предимно повърхностна информацияНяма нужда от къртене/дупчене, но може да не открие дълбоки проблеми, които не влияят на повърхностната температура.
БезопасностВисока безопасност, без облъчване–Абсолютно безопасен за хора, животни и сгради, може да се повтаря многократно.
ЕфективностБързина, точност, ранно откриванеВлияние на външни факториСпестява време и пари чрез бърза и точна локализация, но външни условия (вятър, влажност) могат да повлияят на резултатите.
Изисквания–Необходимост от експертиза, висока цена на оборудванеИзисква обучен и сертифициран оператор за правилна интерпретация; професионалното оборудване е скъпо.
ПриложимостШирок спектър от приложенияОграничения при някои материали (метал, чакъл)Ефективен в много области, но не толкова надежден за определени повърхности поради проводимостта им.

Тази сравнителна таблица предоставя балансиран поглед върху технологията, като ясно очертава както нейните силни страни, така и предизвикателствата. Чрез изброяване на ограниченията, особено „Необходимост от специализирано обучение и опит“, таблицата индиректно подчертава важността на наемането на сертифицирани специалисти, които знаят как да преодолеят тези предизвикателства и да осигурят надеждни резултати.

Инфрачервената Термография – Инструмент за Прецизна Диагностика и Превенция

Инфрачервената термография се утвърди като революционен диагностичен метод, който разкрива невидим свят на топлинни аномалии, предлагайки безпрецедентна прецизност и ефективност. Нейната уникална способност да „вижда“ топлината, излъчвана от обектите, я прави незаменима в широк спектър от приложения – от откриване на скрити течове и енергийни загуби в сгради до ранна диагностика на заболявания в медицината. Основните ѝ предимства като неинвазивен, безразрушителен и безопасен метод, в комбинация с високата ѝ точност и скорост, я превръщат в предпочитан избор за съвременна диагностика и превенция.

Въпреки някои присъщи ограничения, като влиянието на външни фактори и необходимостта от специализирано обучение за правилна интерпретация, потенциалът на термографията е огромен. Именно тези предизвикателства подчертават критичната роля на професионалните термографи – експерти, които разбират нюансите на технологията, могат да коригират за външни влияния и да интерпретират точно сложните термограми.

За фирми, специализирани в обследване на сгради и откриване на течове, като buildings-audit.com, които разполагат с изградена мрежа от екипи и използват термокамери, инфрачервената термография е не просто инструмент, а ключов компонент от цялостна стратегия за прецизна диагностика, превенция на щети и оптимизация на енергийната ефективност. Инвестицията в професионален термографски одит е инвестиция в дългосрочната безопасност, устойчивост и стойност на всеки имот. Тя осигурява не само решаване на текущи проблеми, но и предпазва от бъдещи, скъпоструващи аварии, като същевременно оптимизира енергийните разходи и допринася за по-здравословна и безопасна среда.

Видове Подпочвени Течове: Откриване, Причини и Ефективни Решения за Вашата Основа

, ,
Посл. обновяване: • 23 мин. четене
Видове Подпочвени Течове: Откриване, Причини и Ефективни Решения за Вашата Основа

Невидимата Заплаха под Вашите Крака

Основата на всяка сграда е нейният гръбнак, поддържащ цялата тежест и разпределящ равномерно натоварването върху земята. Тя също така осигурява стабилност срещу външни сили като вятър и сеизмична активност. От изключителна важност е и нейната функция да отделя сградата от влажната земя, предотвратявайки проникването на вода и почвени вредители в конструкцията.

Въпреки тази критична роля, водата представлява една от най-големите заплахи за основите на дома. Тя безмилостно следва гравитацията, за да се настани в най-ниската точка, често мазето. Повече от половината мазета се сблъскват с проблеми с влагата. Пренебрегването на тези проблеми може да доведе до значителни структурни повреди, скъпоструващи ремонти и дори до създаване на нездравословна среда за обитаване. Здравината на основата е пряко свързана с цялостното състояние и дълготрайност на сградата. Когато водата проникне, тя започва да подкопава не само структурната цялост, но и да създава условия за развитие на мухъл и други вредители, които пряко влияят на качеството на въздуха и здравето на обитателите. Това означава, че основата не е просто конструктивен елемент, а жизненоважна бариера, чието компрометиране води до каскада от проблеми, засягащи целия имот.

В buildings-audit.com разбираме дълбочината на тези предизвикателства. Като водеща българска компания, специализирана в откриването на течове, ние използваме най-съвременни неинвазивни технологии като ултразвук и термокамери. Нашата изградена мрежа от екипи в цялата страна гарантира бърза реакция и прецизно идентифициране на скрити водни проблеми, предотвратявайки мащабни щети и скъпи ремонти. Ние предлагаме цялостна и ефективна услуга, осигуряваща точна диагностика без нужда от разрушителни методи като къртене на бетон.

Разбиране на Подпочвените Течове: Основни Видове и Механизми

Подпочвените течове са сложен проблем, който може да се прояви по различни начини, всеки със свои специфични причини и механизми. Разграничаването им е от ключово значение за правилната диагностика и избор на ефективни решения.

Вид ТечОсновен МеханизъмТипични ПризнациПотенциални Щети
Инфилтрация (Гравитационно проникване)Вода се влива в почвата и през порести материали под действието на гравитацията.  Влажни петна, мухъл, лющеща се боя, миризма на влага.  Структурни повреди, мухъл/плесен, влошено качество на въздуха, намалена стойност на имота, скъпи ремонти.
Инфилтрация (Капилярно просмукване)Вода се издига нагоре в порести материали (бетон, зидария) против гравитацията чрез капилярно действие.  Влажни петна, мухъл, бели кристални отлагания (ефлоресценция) по долните части на стените.  Структурни повреди, мухъл/плесен, влошено качество на въздуха, намалена стойност на имота, скъпи ремонти.
Просмукване от Високо Ниво на Подпочвени Води (Хидростатично налягане)Налягане, упражнявано от наситена с вода почва върху основите, принуждаващо водата да проникне през слаби места.  Вода в мазето, мокри подове/стени, издути стени, мухъл, ефлоресценция.  Структурни повреди, мухъл/плесен, влошено качество на въздуха, намалена стойност на имота, скъпи ремонти.
Пукнатини в ОсновитеВодата навлиза директно през физически отвори в структурата, причинени от слягане, движение на почвата, или хидростатично налягане.  Видими пукнатини по стени/подове, неравни подове, затруднено отваряне/затваряне на врати/прозорци, водни петна около пукнатини.  Структурни повреди, мухъл/плесен, влошено качество на въздуха, намалена стойност на имота, скъпи ремонти.

1. Инфилтрация (Просмукване): Когато Водата Се Влива в Почвата и Основите

Дефиниция и механизми: Гравитационно проникване и капилярно просмукване. Инфилтрацията се отнася до процеса, при който вода от повърхността – например от дъжд или напояване – попива в земята. Това е движението на водата надолу от атмосферата към земята. Важно е да се отбележи, че само част от тази вода достига до системата на подпочвените води; друга част се задържа в ненаситената зона или се губи чрез изпарение и транспирация от растенията.

Гравитационно проникване възниква, когато повърхностната вода е издърпана надолу от гравитацията през пореста почва и строителни материали. Бетонът, по своята същност, е порест и позволява на водата да прониква през него. Това е пряк резултат от стремежа на водата да намери пътя на най-малко съпротивление надолу.

Капилярно просмукване (или „издигаща се влага“) е явление, при което водата се движи нагоре в порести материали, въпреки гравитацията. Материали с микроскопични пори, като бетон, агрегати и пясък, са особено податливи на това. Този процес се задвижва от повърхностното напрежение на водата (кохезионна сила) и адхезионните сили между течността и повърхността на материала. В резултат на това се образува влажен пръстен в основата на сградите, който може да се появи дори без наличието на хидростатично налягане. Разбирането на тези два механизма – гравитационното проникване и капилярното просмукване – е от съществено значение. Инфилтрацията не е еднороден процес; тя включва както директно спускане на вода през порести структури, така и издигане на влага нагоре по стените. Това означава, че дори ако мерките за повърхностен дренаж са ефективни, капилярното просмукване все още може да представлява проблем, ако основите са изградени от силно порести материали или ако хидроизолацията е неадекватна.

Как инфилтрацията засяга основите: Порьозност на бетона и материалите. Порьозността на бетона позволява на водата да прониква директно в него. С течение на времето това може да доведе до постепенно отслабване и влошаване на бетона, увеличавайки вероятността от поява на пукнатини и структурни повреди. Капилярното просмукване се влошава в глинести почви, които задържат вода, за разлика от песъчливите почви и чакъла, които се справят по-добре с това явление. То може да възникне и ако основата на сградата е под нивото на земята и достига до нивото на подпочвените води.

Типични признаци и последствия. Признаците на инфилтрация включват влажни петна по стените, развитие на мухъл, лющеща се боя и влажна, плесенясала миризма. Те често са първите индикатори за проблеми с влагата. Последствията варират от влажна мазилка и повишена загуба на топлина до по-сериозни проблеми като мокро гниене, сухо гниене и компрометирано качество на въздуха в помещенията поради мухъл. Мухълът процъфтява във влажна среда и представлява риск за здравето, особено за хора с алергии или дихателни проблеми. На пръв поглед незначителни признаци като влажни петна или миризма на мухъл могат да изглеждат безобидни, но всъщност са ранни предупреждения за потенциално сериозни структурни повреди и рискове за здравето. Нелекуваната влага може да доведе до ерозия на бетона и гниене на дървените конструкции, което в крайна сметка води до скъпоструващи ремонти и намаляване на стойността на имота.

2. Просмукване от Високо Ниво на Подпочвени Води: Налягането на Скрития Воден Басейн

Дефиниция на високо ниво на подпочвени води и хидростатично налягане. Високо ниво на подпочвени води означава, че подземните води са близо до повърхността, а скалите и почвата са изцяло наситени с вода. Това значително увеличава риска от просмукване на вода в дома. Нивото на подпочвените води се покачва и спада в зависимост от различни фактори, включително валежи, топене на сняг и дори човешка употреба на вода.

Хидростатичното налягане е силата, упражнявана от водата в равновесие под въздействието на гравитацията. Когато почвата около основата се насити с вода, това налягане се натрупва, притискайки стените и подовете на мазето. Водата тежи приблизително 60 паунда на кубичен фут (около 960 кг/м³), което означава, че върху основата могат да бъдат упражнени десетки хиляди паунди налягане. Тази сила е основният двигател зад много проблеми с водата в мазетата и основите. Тя не е просто въпрос на „вода, която влиза“, а на вода, която е

насила вкарана поради огромния натиск от наситената почва. Разбирането на този механизъм е от решаващо значение за намирането на ефективни решения, тъй като простото запушване на пукнатини може да не е достатъчно за справяне с основния натиск.

Механизъм на просмукване под налягане: Как водата се „натиска“ през основите. При повишаване на хидростатичното налягане водата се принуждава да проникне дори през най-малките пукнатини, пролуки или порест бетон в основата. Това е особено вярно за мазетата, които са изградени под нивото на земята и са изключително податливи на това налягане. Налягането може също така да доведе до издуване или напукване на основата, създавайки нови пътища за водата.

Основни причини за повишаване на подпочвените води. Обилните валежи и интензивното топене на сняг са основните естествени причини, които насищат почвата и повишават нивата на подпочвените води. Лошият дренаж около периметъра на дома, включително неадекватното нивелиране на терена (наклон на почвата към къщата), запушени улуци и прекъснати водосточни тръби, позволява на водата да се натрупва и да оказва натиск върху основата. Някои видове почви, особено експанзивните глинести почви, задържат повече вода и се разширяват при намокряне, оказвайки значителен страничен натиск върху основите. Течове от водопроводни инсталации под или около основата също могат да насищат почвата, допринасяйки за хидростатичното налягане. Всички тези външни фактори са пряко свързани с вътрешните проблеми на основата. Това показва, че ефективното управление на водата извън сградата е първата и най-важна стъпка за предотвратяване на просмукването и свързаните с него щети.

Признаци и сериозни последствия за основите и мазетата. Признаците включват наличие на вода в мазето, мокри петна или петна по стените и таваните, както и събиране на вода по подовете на мазето. Плесенясали миризми и развитие на мухъл/плесен са силни индикатори за влага. Други признаци включват ефлоресценция (бели прахообразни отлагания по бетона) , издути стени на мазето и вода в ъгъла между стената и пода на мазето.

Последствията са сериозни: структурни повреди на основата (пукнатини, разместване, неравномерно слягане, издуване на стени). Това може да доведе до неравни подове и заяждащи врати/прозорци. Повишената влажност, мухълът и плесента са често срещани, водещи до рискове за здравето и щети по имуществото. Всичко това води до намаляване на стойността на имота и скъпоструващи ремонти.

3. Пукнатини в Основите: Директни Пътища за Водата

Пукнатините в основите са директни входни точки за водата. Те могат да варират от малки, едва забележими пукнатини до по-значителни отвори.

Видове пукнатини и техните причини: Слягане, движение на почвата, строителни дефекти, хидростатично налягане. Причините за появата на пукнатини са разнообразни:

  • Различно слягане: Възниква, когато различни части на къщата се слягат с неравномерна скорост, често поради наводнения, ерозия или естествени измествания на почвата. Това неравномерно разпределение на тежестта причинява напрежение и напукване.
  • Движение на почвата: Експанзивните глинести почви набъбват при намокряне и се свиват при изсъхване, причинявайки значително движение и натиск върху основите.
  • Хидростатично налягане: Както вече беше обсъдено, натрупаната вода притиска основите, карайки ги да се издуват или напукват.
  • Неправилно строителство: Дефекти в строителството, като използване на нискокачествени материали или лоши практики, могат да компрометират целостта на основата.
  • Стареене и износване: Основите естествено претърпяват износване с течение на времето, което води до пукнатини.
  • Температурни промени: Термичното разширение и свиване също могат да причинят пукнатини.

Пукнатините не са само места, през които водата прониква; те са и индикатори за по-дълбоки, основни структурни или хидрологични проблеми. Простото запушване на една пукнатина, без да се адресира причината за нейната поява, е като да лекуваш симптом, без да се справяш с болестта – проблемът почти сигурно ще се появи отново или на друго място. Това подчертава необходимостта от цялостна диагностика, която да установи коренната причина за напукването.

Как пукнатините водят до течове и компрометират структурата. Пукнатините създават отвори, които позволяват на водата да проникне в основата. Дори малки пукнатини могат да доведат до просмукване. Продължителното излагане на вода през пукнатините отслабва материала на основата, карайки го да се напуква и измества още повече.

Признаци за наличие на пукнатини и свързани течове. Признаците включват видими пукнатини по стените, подовете или таваните на основата. Пукнатини, по-широки от 1/16 инча (около 1.5 мм), представляват значително притеснение. Други индикатори са вода в мазето, мокри петна, мухъл, плесенясали миризми и ефлоресценция. Неравни или провиснали подове, заяждащи врати и прозорци, както и отделящи се корнизи и первази – всички те са признаци на движение на основата, често свързани с пукнатини.

Дългосрочни последствия за структурната цялост и здравето. Последствията са компрометирана структурна цялост, водеща до скъпоструващи ремонти. Продължителното излагане на вода може да отслаби дървените подпорни греди и да причини корозия на металните компоненти. Развитието на мухъл и свързаните с него рискове за здравето са често срещани. Всичко това води до намаляване на стойността на имота.

Иновативни Методи за Откриване на Подпочвени Течове: Технологиите на buildings-audit.com

Откриването на скрити подпочвени течове изисква специализирани технологии, които могат да „видят“ или „чуят“ проблема там, където човешкото око е безсилно. buildings-audit.com използва два водещи метода, които, когато се прилагат в комбинация, осигуряват изключителна точност и ефективност.

Ултразвуково Откриване на Течове

Принцип на работа: Как звуковите вълни разкриват скрити течове. Ултразвуковото откриване на течове използва усъвършенствана технология за звукови емисии, за да идентифицира и локализира течове в системи под налягане. Когато течност (течност или газ) се движи от страна с високо налягане през отвор на теч към страна с ниско налягане, тя създава турбулентен поток. Тази турбуленция произвежда „бял шум“, който съдържа високочестотни компоненти (ултразвук), недоловими за човешкото ухо. Ултразвуковите сензори улавят тези високочестотни вибрации, които са насочени и бързо затихват от източника, което позволява прецизно локализиране дори в шумна среда.

Предимства: Неинвазивност, висока точност, откриване в бетон и тръби.

  • Неинвазивност: Този метод избягва разрушителни процедури като къртене на бетон или изкопаване на множество дупки.
  • Висока точност: Може да определи точното местоположение на течове с висока прецизност. Ефективен е за откриване на скрити подземни течове в почва или бетон, способни да идентифицират течове на дълбочина до приблизително 3 метра. Може дори да открива микротечове, невидими за термокамери.
  • Гъвкавост: Полезен е за откриване на течове във водопроводни мрежи, дренажни системи и дори за идентифициране на запушвания. Може също така да определи дълбочината и причината за течове.
  • Превантивна поддръжка: Ранното откриване предотвратява ескалирането на незначителни проблеми в големи, намалявайки скъпите аварийни ремонти и непланирания престой.

Приложение при различни видове подпочвени течове. Въпреки че източниците основно обсъждат употребата му за системи под налягане (тръби, газопроводи) , способността му да открива течове

под земята и в бетон го прави изключително приложим за всички видове подпочвени течове, особено тези, включващи водопроводни тръби, вградени в основи или под плочи. Той е особено ефективен там, където водата активно тече под налягане. Ултразвуковото откриване се отличава с възможността си да локализира точния източник на активни течове, дори когато са дълбоко скрити. Това е особено ценно, тъй като докато други методи могат да покажат наличието на влага, ултразвукът може да посочи конкретната точка на изтичане, което е решаващо за целенасочен и ефективен ремонт.

Термографско Откриване на Течове

Принцип на работа: Как температурните разлики показват влага. Термокамерите засичат инфрачервено лъчение (топлина), излъчвано от обекти, превръщайки температурните вариации в цветно кодирани изображения. Изтичащата вода често има различна температура от околните материали. Когато водата проникне в строителни материали, тя абсорбира или губи топлина по различен начин от сухите материали, създавайки видими термични следи. Изпарителното охлаждане прави мокрите зони да изглеждат по-студени. Камерата улавя тези колебания като горещи или студени точки, което позволява на техниците да идентифицират моделите на влага и да проследят произхода на теча.

Предимства: Бързина, неинвазивност, визуализация на влага в стени и основи.

  • Неинвазивност: Няма нужда от разрушителни методи като пробиване на дупки или разкъсване на повърхности.
  • Бързина и ефективност: Може да сканира големи площи бързо, намалявайки времето за проверка и гарантирайки, че скритите течове няма да бъдат пропуснати.
  • Висока точност и прецизност: Изключително чувствителна към незначителни температурни промени (дори 0.02 инча влага, в сравнение с 0.5 инча за влагомери). Помага за точното определяне на местоположението на теча, минимизирайки ненужните щети.
  • Визуализация: Осигурява ясни визуални доказателства за наличие на влага, дори когато тя е невидима с просто око.
  • Превантивна поддръжка: Ранното откриване с термокамера може да предотврати скъпоструващи ремонти и щети от вода в бъдеще.

Приложение при различни видове подпочвени течове. Термокамерите са идеални за откриване на влага в стени, тавани, подове и около основи. Те са ефективни за идентифициране на модели на влага, причинени от просмукване от високо ниво на подпочвени води, инфилтрация и проникване на вода през пукнатини в основите. Особено полезни са за оценка на обхвата на водните щети и разпространението на влагата. Могат също така да откриват влага и мухъл. Силата на термографското изображение се крие в способността му да визуализира и картографира разпространението на влагата и скритите щети. Докато ултразвукът е отличен за откриване на източника на активен теч, термографията показва къде се е разпространила влагата и какви са нейните модели, дори ако течът е бавен или не е под налягане. Това предоставя цялостна картина на проблема, която е от съществено значение за планирането на адекватни мерки.

Комбиниран Подход: Защо Ултразвукът и Термокамерата Осигуряват 100% Точност

Комбинирането на термографско изображение и акустично (ултразвуково) локализиране осигурява максимална прецизност, дори в най-сложните случаи. Термокамерите се отличават с бързо сканиране на големи площи и визуализиране на температурни разлики, причинени от влага, разкривайки наличието и разпространението на водата, дори ако е скрита. Ултразвуковите детектори, от друга страна, са изключително ефективни при точното локализиране на източника на течове, особено в системи под налягане или дълбоко в бетон/почва, чрез засичане на звука от турбулентен воден поток.

Тази синергия позволява цялостна диагностика: термографията идентифицира проблемните зони (наличие на влага), а след това ултразвуковата технология прецизно локализира източника на теча, гарантирайки, че нито един проблем няма да остане неоткрит или погрешно диагностициран. Това води до неразрушително, точно и ефективно идентифициране на проблемите с проникване на вода. В крайна сметка, съчетаването на тези две технологии предлага превъзходна диагностична възможност. По този начин се постига не само откриване на проблема, но и пълно разбиране за неговия произход и обхват, което е в основата на дълготрайните и ефективни решения.

МетодПринцип на РаботаКлючови ПредимстваПриложимост при Подпочвени Течове
Ултразвуково ОткриванеЗасича високочестотни звукови вълни, генерирани от турбулентен поток на течаща вода под налягане.  Неинвазивен, изключително точен за източник на теч, открива в бетон/тръби до 3м дълбочина, работи при активни течове под налягане.  Идеален за локализиране на течове от спукани тръби под земята или в плоча, активни течове от пукнатини под налягане.
Термографско ОткриванеЗасича температурни разлики по повърхности, причинени от наличието на влага (изпарително охлаждане, различна топлопроводимост).  Неинвазивен, бърз, визуализира разпространението на влага, открива скрита влага и мухъл, висока чувствителност (0.02 инча влага).  Ефективен за откриване на влага от инфилтрация, просмукване от високи подпочвени води и течове от пукнатини, визуализира обхвата на влагата.

Предотвратяване и Ремонт на Подпочвени Течове: Дългосрочни Решения

Справянето с подпочвените течове изисква двупосочен подход: първо, прилагане на превантивни мерки за минимизиране на риска, и второ, използване на ефективни методи за ремонт при вече възникнали проблеми.

Превантивни Мерки: Защита на Вашата Основа

Правилно отводняване и наклон на терена около сградата. Теренът около дома трябва да има наклон, отдалечаващ се от основата, с минимум 0.5 инча на фут (около 1.27 см на 30 см) за разстояние от 10 фута (около 3 метра). Този „коронен“ наклон насочва дъждовната вода и повърхностния отток далеч от основата, предотвратявайки събирането на вода и натрупването ѝ в близост до нея. Лошото нивелиране е значителна причина за натрупване на вода и повишаване на хидростатичното налягане. Управлението на водата

извън дома чрез правилно нивелиране на терена, поддръжка на улуците и външни дренажни системи е най-ефективният начин за предотвратяване на основните причини за подпочвени течове, като хидростатичното налягане. Това намалява необходимостта от скъпоструващи вътрешни ремонти.

Редовна поддръжка на улуци и водосточни тръби. Правилно инсталираните и поддържани улуци и водосточни тръби са от решаващо значение за отвеждането на водата далеч от основата. Запушените улуци могат да причинят преливане на водата директно върху основата, увеличавайки риска от наводнения в мазето и повишаване на хидростатичното налягане. Водосточните тръби трябва да се простират на поне 5-10 фута (1.5-3 метра) от къщата.

Ефективна хидроизолация на основи (външна и вътрешна). Външната хидроизолация включва изкопаване около основата и полагане на водоустойчива бариера (течни покрития, листови мембрани, профилирани мембрани) за предотвратяване на проникването на вода в порестия бетон. Това е стабилно, дългосрочно решение, което директно се справя с хидростатичното налягане.

Вътрешната хидроизолация включва нанасяне на уплътнители, покрития или пароизолационни бариери по вътрешните стени на мазето. Въпреки че не спира водата да навлиза в основата, тя управлява водата, която вече е проникнала. Хидроизолационният пласт (DPC) е от съществено значение за предотвратяване на издигащата се влага, а неговата повреда или премостване може да доведе до проникване на вода.

Инсталиране на дренажни системи (френски дренаж, сухи кладенци). Френските дренажи са изключително ефективни за управление на високо ниво на подпочвени води и за отвеждане на подземните води далеч от основата. Те се състоят от перфорирана тръба в траншея, запълнена с чакъл, която събира и отвежда водата, намалявайки хидростатичното налягане.

Дренажните канавки (депресии) могат да бъдат създадени в двора, за да събират и отвеждат водата далеч от основата.

Използване на помпи за отводняване (сумп помпи). Сумп помпите са от решаващо значение за отстраняване на натрупаните подпочвени води от шахти в мазета или обходни пространства, особено в райони с високо ниво на подпочвени води или по време на обилни валежи. Те се активират автоматично, когато нивото на водата достигне определено ниво, изпомпвайки я далеч от дома. Препоръчват се системи с резервно захранване от батерии за непрекъсната работа по време на прекъсване на електрозахранването.

Методи за Ремонт на Съществуващи Течове

Ремонт на пукнатини: Инжектиране с полиуретанови/епоксидни смоли и хидравличен цимент. Инжектирането на пукнатини е популярен и ефективен метод за ремонт на малки до средни пукнатини в основите.

Епоксидните инжекции са подходящи за структурни ремонти, тъй като подсилват бетона. Пукнатината се почиства, изсушава и след това епоксидът се инжектира до запълване.

Полиуретановите инжекции реагират с водата, разширяват се и образуват еластично водонепропускливо уплътнение, идеално за неструктурни ремонти и активни течове.

Хидравличният цимент може да се използва за по-големи пукнатини, разширявайки се при втвърдяване, за да създаде водонепроницаемо уплътнение. За пукнатини, по-широки от 1/2 инч, могат да се използват подпорни пръти от пяна заедно с уплътнител.

Кристализационната хидроизолация включва нанасяне на специални циментови смеси, съдържащи активни химически вещества, които проникват в бетона и образуват неразтворими кристали, запълвайки микропорите и предотвратявайки проникването на вода. Ефективният ремонт на течове често изисква комбинация от методи, които да се справят както с видимите симптоми (като запечатване на пукнатини), така и с основните причини (като управление на хидростатичното налягане чрез дренаж или сумп помпи). Това осигурява дълготрайни резултати и предотвратява повторната поява на проблеми.

Цялостна хидроизолация на мазета и основи. Това може да включва полагане на водоустойчиви материали, уплътнители или мембрани по стените на основата. Предлагат се както външни, така и вътрешни хидроизолационни системи, като външните са по-всеобхватни, но по-скъпи поради необходимостта от изкопни работи. При сериозни проблеми може да се приложи методът на „хидроизолационна вана“, при който цялото помещение се покрива със специални материали за водонепроницаемост.

Кога е необходима професионална намеса: Значението на експертната диагностика и изпълнение. Докато някои незначителни проблеми могат да бъдат решени със самостоятелни действия, по-големите или сложни проекти, особено тези, включващи структурни повреди или постоянни проблеми с водата, изискват професионален опит и инструменти. Оценката от инженер е от решаващо значение за диагностициране на причината и препоръчване на най-доброто решение. Професионалистите могат да предоставят цялостни решения, включително усъвършенствани хидроизолационни техники, инсталации на сумп помпи и подобрения на дренажа. Ранното откриване и навременните ремонти предотвратяват превръщането на незначителни проблеми в големи, скъпоструващи и структурно компрометиращи проблеми.

Проблем/ПричинаПревантивна МяркаМетод за РемонтКоментари/Препоръки
Лошо отводняване/Насищане на почватаПравилно отводняване и наклон на терена (6 инча на 10 фута), поддръжка на улуци/водостоци (разширения 5-10 фута).  Ремонт на дренажни системи, преграждане на терена.  Редовни инспекции, професионална консултация при сериозни проблеми, комплексен подход за дълготрайни резултати.
Високи подпочвени води/Хидростатично наляганеИнсталиране на дренажни системи (френски дренаж, сухи кладенци), инсталиране на сумп помпи (с резервно захранване).  Инсталиране/подобряване на сумп помпи, вътрешни/външни дренажни системи, хидроизолационни мембрани.
Пукнатини в основитеПравилно уплътняване на прозорци/врати, поддръжка на ландшафта далеч от основата.  Инжектиране на смоли (полиуретан, епоксид), хидравличен цимент, външна/вътрешна хидроизолация.
Капилярно просмукванеЕфективна външна/вътрешна хидроизолация (мембрани, покрития, DPC).  Инжектиране на химически агенти (WB INJECTOCREAM), хоризонтална хидроизолация.

Често Задавани Въпроси (ЧЗВ) за Подпочвени Течове и Решения

Разбирането на основните въпроси, които си задават собствениците на имоти, е ключово за ефективното справяне с проблемите с подпочвените течове. Предоставянето на ясни и изчерпателни отговори помага за изграждане на доверие и насърчава вземането на информирани решения.

Какво причинява влагата в мазето и тавана? Влагата може да произхожда от различни източници, включително подпочвени води, дъжд, спукани тръби и лоша изолация. Кондензът също е честа причина, възникваща, когато топъл въздух отвътре срещне студени външни повърхности.

Как да разбера дали имам нужда от хидроизолация? Видими признаци като мокри петна, развитие на мухъл или постоянна плесенясала миризма са ясни индикатори. Ефлоресценцията (бели прахообразни отлагания) също сигнализира за проникване на влага. Без адекватна хидроизолация влагата ще корозира мазето или тавана и ще влоши ситуацията.

Трябва ли винаги да използвам професионалист за хидроизолация? Докато някои прости проекти за хидроизолация могат да бъдат по силите на собственика на дома, по-големите или по-сложни задачи често изискват опита и специализираните инструменти на професионалист. Винаги е препоръчително да се проверяват местните разпоредби и норми, за да се гарантира, че работата е извършена правилно и безопасно.

Колко дълго издържа хидроизолацията? Продължителността на живота на хидроизолацията зависи от няколко фактора, включително вида на използвания материал, качеството на монтажа и условията на околната среда. Повечето висококачествени хидроизолационни материали се очаква да издържат между 10 и 25 години.

Може ли влагата да повреди дома ми трайно? Да, водните щети могат да отслабят структурната цялост на дома, да причинят скъпоструващи ремонти и да създадат рискове за здравето поради развитието на мухъл. Продължителното излагане на влага води до ерозия на бетона и гниене на дървесината.

Предлагат ли се технологии за автоматично откриване на влага? Да, съществуват модерни устройства, които могат да откриват нивата на влага в стените и подовете, осигурявайки бърза диагностика, когато източникът на проблема е неизвестен. Ултразвуковите и термокамерите са основни примери за такива усъвършенствани технологии.

Чрез отговаряне на тези често задавани въпроси, buildings-audit.com се позиционира като прозрачен и надежден експерт, изграждайки доверие у потенциалните клиенти. Това помага на собствениците на имоти да разберат по-добре проблемите, да осъзнаят сериозността дори на привидно незначителни признаци и да вземат информирани решения за търсене на професионална помощ, вместо да се опитват да се справят със сложни проблеми чрез рискови самостоятелни поправки.

Защитете Дома си с buildings-audit.com

Подпочвените течове представляват значителна, често скрита, заплаха за структурната цялост на имота, качеството на въздуха в помещенията и общата му стойност. Ранното откриване е от първостепенно значение за предотвратяване на ескалирането на незначителни проблеми в големи, скъпоструващи и опасни за здравето ситуации.

Професионалната диагностика, използваща усъвършенствани технологии като ултразвук и термографско изображение, е от решаващо значение за точното идентифициране на видовете течове, техните източници и степента на щетите, осигурявайки неинвазивни и ефективни решения.

Нашата национална мрежа от експертни екипи, оборудвани с най-съвременни ултразвукови и термокамери, е готова да предостави прецизно откриване на течове и цялостни решения. Не чакайте видими признаци на обширни щети; проактивните мерки защитават вашата инвестиция и осигуряват здравословна среда за обитаване. Свържете се с buildings-audit.com днес за професионална оценка и спокойствие.
