Когато течът е „невидим“ и „студен“

Всяка капка вода, която упорито си пробива път през конструкцията на Вашия имот, е източник на огромен стрес. Влагата, която пълзи по ъглите, петното на тавана, което се разширява, или необяснимо въртящият се водомер – всичко това са симптоми на скрит враг. Течът не само увеличава сметките Ви, но и активно компрометира здравината на сградата, унищожава мазилки и създава идеална среда за мухъл, докато стойността на имота Ви намалява с всеки изминал ден.

В съзнанието на повечето хора, модерното решение на този проблем е едно: термокамера. Термографската инспекция се превърна в популярен и изключително полезен първичен метод за диагностика. Тя позволява на специалистите бързо да „видят“ топлинния отпечатък на влагата зад стените без нужда от къртене.

Но какво се случва, когато техникът с термокамерата вдигне рамене? Какво става, когато камерата покаже студена, равномерна повърхност, а водомерът Ви продължава да отчита загуба?

Това е моментът на „диагностичната празнина“ – точката, в която повечето фирми се провалят, защото техният технологичен арсенал е изчерпан. Това е и моментът, в който експертизата придобива ново измерение. Когато не можем да видим температурната разлика на теча, ние трябва да го чуем.

Това е сферата на акустичната диагностика. Усъвършенстван метод, при който използваме свръхчувствителни сензори, наречени геофони, за да „слушаме“ буквално звука на водата, докато тя изтича под налягане, скрита дълбоко под бетон, асфалт или метри пръст. Общественото разбиране за откриване на течове често спира до термографията, създавайки погрешното схващане, че ако тя не намери нищо, проблемът е нерешим. Истината е, че термографията е само началото. В тази статия ние от „Buildings Audit“ ще обясним защо този популярен метод понякога не е достатъчен и как науката за звука решава най-сложните случаи на скрити течове.

Ограниченията на термографията: Защо „топлинната карта“ понякога лъже?

За да разберем защо даден инструмент се проваля, първо трябва да разберем как точно работи той. Противно на общоприетото схващане, професионалната термокамера не вижда вода. Тя вижда инфрачервено лъчение, или просто казано – топлина. Технологията създава детайлна „топлинна карта“ на повърхността, показвайки с милиметрична точност температурните разлики.

Течът става „видим“ само ако водата е с осезаемо по-различна температура от околните материали. Класическият пример е теч от тръба за парно – горещата вода нагрява стената и се появява като ярко „петно“ на екрана на камерата. Това е бърз и ефективен метод, но неговата ефективност се срива, когато се изправи пред три основни предизвикателства.

Проблем №1: „Студеният теч“ (Теч от ВиК)

Това е фундаментален недостатък на метода. Когато имате теч от основния водопровод (студена вода), температурата на водата е много близка до тази на околната среда (бетон, тухла, почва). Докато водата се просмуче през материала, тя бързо се изравнява с неговата температура. За високочувствителния сензор на камерата, мократа студена зона и сухата студена зона изглеждат почти идентично. Липсва температурният контраст, който е в основата на термографския метод. Резултатът? Техникът не вижда нищо, а течът продължава.

Проблем №2: Дълбочина и плътност (Течове под бетон и дълбоко в земята)

Термокамерите са изключително повърхностен инструмент. Те измерват само температурата на повърхността, към която са насочени. Те не могат да „проникват“ през плътни материали като бетон, асфалт или дебел слой почва.

Дори ако имате теч на топла вода, но той се намира на 1.5 метра дълбочина под бетонна плоча или асфалтова алея, топлинната енергия ще се разсее и погълне от масивния материал много преди да достигне повърхността. Това, което вижда камерата, е просто температурата на повърхността на бетона, а не проблемът под него.

Проблем №3: Компрометиращи околни условия

Точността на термографията е силно зависима от околните условия.

Слънчево греене: Опит за диагностика на покрив или външна настилка в горещ летен ден е почти невъзможен. Слънцето нагрява повърхностите неравномерно, създавайки безброй фалшиви „горещи точки“ (т.нар. соларен ефект), които напълно „ослепяват“ камерата и маскират реалния проблем.
Подово отопление: При имоти с подово отопление, целият под „свети“ в инфрачервения спектър. Опитът да се изолира малък теч от ВиК тръба (която също е в пода) е като да се опитваш да чуеш шепот по време на рок концерт.

Ограниченията на термографията не я правят „лоша“ технология. Те я правят специализирана. Тя е перфектна за плитки, вътрешни течове от топлопреносната мрежа (парно, топла вода). Но е напълно неподходяща за структурни, външни или ВиК течове, които често са най-скъпите и разрушителни.

Екипите на „Buildings Audit“ използват само най-висок клас термокамери, способни да засекат температурни разлики от едва 0.02∘C , като първа стъпка в нашата диагностика. Ние бързо идентифицираме и елиминираме „лесните“ течове. Но за разлика от други, нашата работа не спира дотук. Когато термокамерата каже „Не“, ние изваждаме по-мощния си арсенал.

Какво е „Откриване на течове с геофон“? Науката зад звука

Когато очите (термографията) се провалят, ние се обръщаме към ушите – но не към обикновени уши, а към такива, способни да чуят звука на водата през метри плътна материя.

Принцип на работа: Как „слушаме“ водата под земята

Името „Геофон“ (Geophone) казва всиво. То произлиза от гръцките думи „ге“ (Gē), означаваща „земя“, и „фон“ (phone), означаваща „звук“. Това е буквално „слушалка за земя“.

Физиката зад този метод е колкото елегантна, толкова и ефективна. Когато вода под налягане изтича от тръба – дори през пукнатина с размера на косъм – тя създава специфична вибрация и характерен акустичен подпис. Това е „свистящият“ или „шумолящ“ звук на теча.

Тази звукова вибрация се разпространява в две посоки:

По самата тръба (която действа като проводник).
През околния материал (пръст, чакъл, бетон, асфалт).

Тук се крие фундаменталната разлика: докато бетонът блокира и разсейва топлината (провал за термокамерата), той отлично провежда вибрацията (успех за геофона).

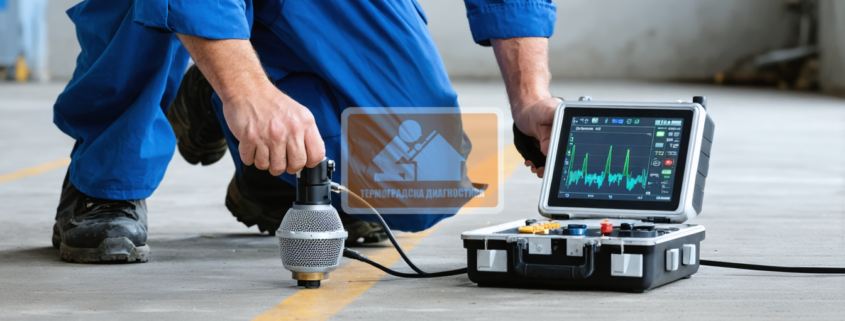

Самият геофон е свръхчувствителен сензор, който работи на принципа на електромагнитната индукция. Вътре в корпуса му има тежка инертна маса (магнит), около която е окачена жилена намотка. Когато земята вибрира, дори минимално, от звука на теча, корпусът на сензора се движи заедно с нея, но инертната маса (магнит) остава почти неподвижна. Намотката се движи в магнитното поле, което индуцира слабо електрическо напрежение.

Този изключително слаб електрически сигнал – отпечатъкът на теча – се усилва хиляди пъти от централния модул на системата и се предава към слушалките на оператора. Така нашият техник може да чуе звука на теч, скрит на 2 метра под краката му.

Геофон, Акустичен Детектор и Корелатор: Разликата между „ухото“ и „мозъка“

Тук е важно да направим ключово разграничение, което показва разликата между стандартната услуга и истинската експертна диагностика. Защото ние не просто „слушаме“, ние изчисляваме.

Геофонът (Сензорът): В най-простата си форма, геофонът е „ухото“. Това е сензорът, който техникът поставя на земята. Операторът се движи по предполагаемото трасе на тръбата и слуша къде звукът е най-силен. Това е качествен анализ (по-силно/по-слабо), който се използва за финално потвърждаване (pinpointing) на теча.

Корелаторът (Системата): Това е „мозъкът“. Корелаторът за шум от течове (Leak Noise Correlator) е усъвършенстван компютър, който използва два или повече геофона или хидрофона (сензори за вода). Това е технологията, която ни позволява да локализираме теч с математическа точност на стотици метри разстояние.

Процесът на откриване на течове с геофон чрез корелация е следният:

Поставяне на сензори: Екипът ни поставя два свръхчувствителни сензора на известни точки по тръбата – например на хидрант А и на спирателен кран Б, които могат да са на 200-300 метра един от друг.
Засичане: Течът се намира някъде между тези две точки. Звукът от него пътува и в двете посоки по тръбата.
Времева разлика: Звукът неизбежно ще достигне по-близкия сензор (А) по-рано, отколкото по-далечния (Б). Говорим за разлики от милисекунди.
Анализ: Корелаторът записва и двата звукови сигнала и прилага сложен математически алгоритъм (кръстосана корелация) , за да изчисли с абсолютна прецизност тази времева разлика (time delay).
Изчисление: Ние въвеждаме в системата точния материал на тръбата (чугун, стомана, PVC и т.н.) и нейния диаметър. Тези данни са критични, защото определят точната скорост на звука в съответната тръба.
Локализиране: Знаейки скоростта на звука и времевата разлика, „мозъкът“ изчислява и показва на екрана точното местоположение на теча – например: „Течът се намира на 72.4 метра от Сензор А“..

Геофонът е за потвърждаване („Течът е тук“). Корелаторът е за откриване („Течът е на 72.4 метра от тази точка“). Това разграничение е жизненоважно. То показва, че „Buildings Audit“ не разчита на субективния слух на техник, а на обективни, математически изчисления.

Реални казуси: Кога акустичната диагностика е незаменима?

Тези технологии звучат сложно, но тяхното приложение решава много реални и скъпоструващи проблеми. Ето няколко анонимни примера от нашата практика, които илюстрират силата на акустичния анализ.

Казус 1: Скрит теч под индустриален под (Теч под бетонна плоча)

Сценарий: Обажда ни се собственик на логистичен склад. Водомерът му се върти с бясна скорост, генерирайки хиляди левове загуби всеки месец. Проблемът: няма абсолютно никакви видими следи от влага. Подът е 60 см стоманобетон, проектиран да издържа теглото на мотокари.

Проблем: Термографията в този случай е напълно безполезна. Водата е студена и се намира твърде дълбоко. Топлинният й подпис никога не би достигнал повърхността. Всякакъв опит за къртене „на сляпо“ би означавал спиране на работата на склада за седмици и десетки хиляди левове загуби.

Нашето решение („Buildings Audit“): Екипът ни първо се свързва с тръбата на входа на халето и използвайки контактен микрофон, потвърждава наличието на силен шум от теч. След това, операторът започва методично „прослушване“ на пода, квадрат по квадрат, използвайки наземния геофон.

Резултат: В продължение на часове звукът е слаб и дифузен. Но в един конкретен сектор на склада, звукът в слушалките се усилва драстично. Техникът използва филтрите на машината, за да изолира околните шумове и се фокусира само върху честотата на теча. Локализираме точката с точност до 30х30 см. Клиентът разбива само един-единствен квадратен метър от армирания бетон. Под него, на 1.8 метра дълбочина, е открит пробив в главния водопровод. Ремонтът е извършен за часове, а не за седмици.

Казус 2: Загуба на вода във външна водопроводна мрежа (Дворен теч)

Сценарий: Собственик на къща с голям, професионално озеленен двор се свързва с нас. Оплакването е двойно: постоянно подгизнала зона в единия край на градината и осезаем спад в налягането на водата в цялата къща. Течът е някъде по 100-метровото трасе между къщата и шахтата при улицата.

Проблем: Копаенето със багер „на сляпо“ по цялото трасе би унищожило скъпата поливна система, алеите и десетилетни декоративни дървета.

Нашето решение („Buildings Audit“): Това е класическа задача „от учебник“ за нашия екип, изискваща комбинация от технологии:

Стъпка 1 (Трасиране): Тъй като плановете на имота са непълни, първо използваме Георадар (GPR). С него ние „виждаме“ и трасираме точното трасе на тръбата под земята, метър по метър. (Ще разгледаме тази технология по-подробно след малко).
Стъпка 2 (Корелация): След като знаем къде е тръбата, поставяме двата сензора на корелатора в двата края на трасето – един на спирателния кран до къщата и един на крана в уличната шахта.

Резултат: След минути анализ, корелаторът изчислява теча на 41-вия метър от уличната шахта. За финално потвърждение, техникът отива на тази точка с ръчния геофон и потвърждава – звукът там е най-силен. Течът е открит на дълбочина 1.6 метра. Изкопната работа е ограничена до една малка дупка. Спестени са хиляди левове от възстановяване на градината.

Предизвикателството: „Тихите“ течове по пластмасови (PEX/PVC) тръби

Проблем: Това е мястото, където дори техници с базови геофони се провалят. Пластмасовите тръби (PVC, PEX) са меки и еластични. За разлика от металните тръби, които „звънят“ и провеждат звука перфектно, пластмасата поглъща и заглушава високочестотните вибрации на теча. Звукът, който все пак се разпространява, е с много ниска честота и е изключително тих, почти неразличим от околния шум.

Нашето решение (Пълният арсенал): Тук се крие разликата между стандартното оборудване и експертния клас апаратура, с която „Buildings Audit“ разполага. Когато се сблъскаме с „тихи“ PVC тръби, ние прилагаме тристепенен подход:

Свръхчувствителни сензори: Нашите корелатори от най-висок клас (като AQUASCAN TM3) използват специализирани сензори и акселерометри, проектирани специално за улавяне на нискочестотния диапазон на пластмасовите тръби. При нужда можем да използваме и хидрофони – сензори, които се въвеждат директно в потока на водата, за да уловят звука отвътре, елиминирайки заглушаването от тръбата.
Усъвършенствани филтри: Нашата апаратура разполага със сложни алгоритми и автоматични филтри , които анализират целия шумов спектър и дигитално филтрират околния шум (трафик, машини), като усилват само и единствено сигнала от теча.
Трасиращ газ (Tracer Gas): Ако течът е твърде малък или налягането в системата е твърде ниско, за да генерира звук, ние прилагаме „план Б“. Това е метод, който не разчита на звук. Източваме системата и я пълним под налягане със смес от 95% Азот и 5% Водород. Водородът е напълно безопасен, но е и най-лекият газ във вселената. Неговите молекули са толкова малки, че преминават през абсолютно всяка пукнатина и се издигат вертикално нагоре, преминавайки директно през пръст, бетон, асфалт и всякакви настилки. На повърхността, нашите специализирани „душ-сензори“ за водород засичат и най-малката следа от газа и алармират, показвайки точната точка на пробива.

Проблемът с PVC тръбите не е нерешим; той просто изисква по-добра технология и по-задълбочени познания. Ние превръщаме често срещано възражение („Ами ако тръбите ми са пластмасови?“) в демонстрация на нашето технологично превъзходство.

Пълният арсенал: Защо „Buildings Audit“ успява там, където другите се провалят

Нашият опит показва, че един инструмент никога не е достатъчен. Клиентите не се нуждаят от „техник с геофон“; те се нуждаят от решение на сложен проблем. Резултатът идва от методологията и синергията между няколко различни технологии.

Стъпка 1: Георадар (GPR) за „картографиране“ на невидимото

Често най-големият проблем не е да чуем теча, а да знаем къде да слушаме. Не можеш да търсиш теч по тръба, ако не знаеш къде се намира тя. Тук се намесва нашият Георадар (GPR).

Това е нашата „карта“. Георадарът изпраща високочестотни електромагнитни импулси в земята и слуша тяхното отражение. Той „вижда“ промените в плътността на материалите под повърхността.

Приложение 1: Трасиране на тръби: GPR е единствената технология, която намира както метални, така и неметални (PVC, полиетилен) тръби, което е огромен проблем за стандартните трасоискатели, разчитащи на метал. Така ние създаваме точна 3D карта на подземната мрежа.
Приложение 2: Откриване на кухини и водоизточници: GPR е брилянтен в откриването на кухини или зони с аномална сатурация (наситеност с вода) в почвата, причинени от дългогодишен теч, който е отмил материала. Нашата GPR апаратура е от най-висок клас и може да открива геоложки аномалии и водни източници на дълбочина до 100 метра.

Георадарът и Геофонът не са конкуренти; те са перфектни партньори. GPR намира трасето и вероятната проблемна зона (напр. кухина или наситена с вода почва). Геофонът потвърждава, че тази аномалия е активен теч в момента.

Стъпка 2: Акустичен анализ за прецизно локализиране

След като GPR ни даде „картата“, ние прилагаме акустичния корелатор и геофона по това трасе, за да намерим точния „X“ на картата. Това е прецизната, хирургическа стъпка.

Стъпка 3: Ултразвук и Влагомери за финално потвърждение

Нашият технически арсенал включва и ултразвукови детектори за течове в бетон до 2 метра дълбочина , както и професионални микровълнови влагомери и скенери, които ни помагат да оценим пълния мащаб на щетите от влагата след като течът е открит.

Брандинг: Националното покритие на „Buildings Audit“

Най-важното за нашите клиенти е, че този пълен арсенал – георадари за 100 метра, акустични корелатори, камери за трасиращ газ – не е наличен само в София. Ние сме инвестирали в оборудването и обучението на нашите екипи в Пловдив, Варна, Бургас и всички областни градове. Това гарантира на клиента, че ще получи същото безкомпромисно ниво на експертиза, независимо дали се намира в столицата или в малък град в страната.

Таблица: Сравнение на технологиите за откриване на течове

За да обобщим, не съществува „един-единствен“ магически инструмент. Успехът се крие в избора на правилната технология (или комбинация от технологии) за конкретния проблем.

Таблица 1: Сравнителен анализ на методите за диагностика на течове

Технология	Принцип на работа	Най-подходяща за…	Основни ограничения
Термография (Термокамера)	Детекция на температурни разлики (инфрачервено лъчение).	Течове от топла вода (парно, БГВ), плитки течове в стени, течове от покриви.	Не работи при студени течове, дълбоки течове, под плътен бетон/асфалт, силен околен „топлинен шум“ (слънце, подово).
Акустична диагностика (Геофон/Корелатор)	Детекция на вибрации/шум от вода под налягане.	Дълбоки течове (до 2м+), течове под бетон/асфалт, външни водопроводи, локализиране на дълги разстояния.	Изисква налягане в тръбата. По-трудно при „тихи“ PVC тръби. Изисква относителна тишина (околният шум е предизвикателство).
Георадар (GPR)	Изпращане на ЕМ импулси и засичане на отражения от различни плътности.	Трасиране на тръби (вкл. PVC), откриване на кухини от ерозия, намиране на водоизточник, картографиране на терен.	Не „вижда“ самия теч, а последиците (кухини) или тръбата. По-малко ефективен в тежки глинести и влажни почви.
Трасиращ газ (Водород)	Инжектиране на смес H2/N2 и детекция на водорода на повърхността.	Много малки течове, течове в системи без налягане, финално потвърждение при „тихи“ PVC тръби.	Изисква спиране на водоснабдяването и източване на системата за инжектиране на газа. Не работи при силно преовлажнен терен.

Често задавани въпроси (FAQ) за откриване на течове с геофон

Въпрос 1: Какво точно е акустична детекция на течове? Отговор: Това е напълно неинвазивен метод за идентифициране на скрити течове. Той се основава на „слушане“ на уникалните звукови вибрации, които водата под налягане създава, когато излиза от пробив в тръбата. Нашите техници използват свръхчувствителни сензори (геофони) и усилватели, за да чуят звуци, които човешкото ухо не може да долови, често през метри бетон или пръст.

Въпрос 2: Колко време отнема диагностиката с геофон? Отговор: Времето зависи изцяло от сложността на казуса и размера на обекта. Прослушването на една специфична зона или тръбна секция може да отнеме 20-30 минути, за да се елиминират околните шумове. Пълна диагностика на къща, двор или индустриално хале може да отнеме няколко часа. Важно е да се отбележи, че тези няколко часа диагностика са в пъти по-бързи и по-евтини от седмици хаотично копаене и къртене.

Въпрос 3: Може ли геофон да открие теч през асфалт или бетонна плоча? Отговор: Абсолютно. Това е основното му предимство и причината да е толкова ценен. Геофонът е проектиран да открива вибрации, преминаващи ефективно през твърди вещества. Ние поставяме сензора директно върху повърхността на бетона или асфалта и „слушаме“ какво се случва под него.

Въпрос 4: Какво влияе на точността на метода? Отговор: Успехът на акустичния анализ зависи от няколко фактора:

Налягане на водата: По-високото налягане създава по-силен и ясен шум.
Материал на тръбата: Металните тръби провеждат звук отлично. Пластмасовите (PVC) са по-трудни, защото заглушават звука , но ние имаме специализирана апаратура за тях.
Дълбочина: Колкото по-дълбоко е течът, толкова по-слаб е сигналът.
Околен шум: Трафик, работещи машини, помпи и дори вятър могат да компрометират „слушането“. Експертизата на нашия оператор се състои в това да използва дигитални филтри, за да изолира шума на теча от всичко останало.

Въпрос 5: Може ли геофон да открие теч от канална (мръсна) тръба? Отговор: Много по-трудно и в повечето случаи не е ефективен. Акустичният метод работи най-добре с тръби под налягане (ВиК, парно), тъй като именно налягането създава шума. Каналните тръби са гравитационни и водата в тях просто се оттича, без да създава вибрация. В тези случаи „Buildings Audit“ използва други, по-подходящи методи, като Георадар (GPR) за откриване на кухини и слягане на почвата или видеодиагностика с камера.

Въпрос 6: Защо да избера вас, вместо просто да извикам ВиК техник да копае? Отговор: Копаенето „на сляпо“ е лотария. То е скъпо, бавно, разрушително и не гарантира резултат. Често се стига до т.нар. „сухи дупки“ – изкопи, в които не се намира нищо. Нашата услуга е „хирургична“. Ние използваме наука и технологии , за да открием точния пробив, преди да е хваната кирка. Спестяваме ви хиляди левове от ненужни изкопни работи, възстановяване на настилки и унищожено озеленяване.

Не отлагайте: Свържете се с експертите на „Buildings Audit“

Един скрит теч е бомба със закъснител. Той не просто повишава сметките ви за вода. Той активно ерозира основите на сградата ви. Той бавно отмива почвата под алеите и настилките, създавайки кухини, които могат да доведат до внезапни и катастрофални структурни щети.

Спрете да гадаете и да живеете в несигурност. Несигурността и стресът често са по-лоши от самия проблем. В „Buildings Audit“ ние не гадаем, ние измерваме.

Разполагаме с пълен арсенал от технологии, далеч отвъд стандартната термокамера. От акустични корелатори и ултразвукови детектори, способни да чуят водата през 2 метра бетон, до георадари, които могат да установят източника на вода на дълбочина до 100 метра.

Независимо дали се намирате в София, Пловдив, Варна, Бургас или който и да е друг областен град в страната, нашите мобилни екипи са оборудвани по един и същ безкомпромисен стандарт и са в готовност да отговорят на Вашето повикване.

Не позволявайте на малкия теч да се превърне в голям и скъп ремонт. Свържете се с нас още днес и запазете час за оглед от наш технически специалист.
