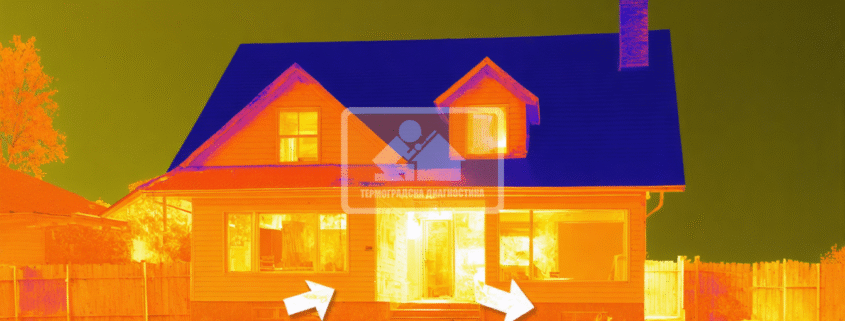

Приложение на Термокамери в Енергийните Одити на Сгради: Пътят към Енергийна Ефективност и Дълготрайност

Невидимият Енергиен Дренаж във Вашата Сграда

В съвременния свят, където предизвикателствата пред климата и нарастващите енергийни разходи са все по-осезаеми, енергийната ефективност на сградите се превръща в ключов приоритет. Сградите са значителен консуматор на енергия, като в Европейския съюз те формират до 40% от общото потребление. Тази статистика подчертава спешната нужда от оптимизация на енергийните им характеристики. Въпреки това, голяма част от проблемите, водещи до съществени енергийни загуби, остават скрити и невидими за невъоръжено око. Тези невидими дефекти могат да включват компрометирана изолация, въздушни течове или скрити прониквания на влага, които постепенно подкопават енергийната ефективност на сградата и водят до неоправдано високи сметки. Традиционните методи за диагностика често се оказват недостатъчни или изискват инвазивни, разрушителни действия, което прави откриването и отстраняването на тези проблеми скъпо и трудоемко.

В този контекст, термографията се появява като революционен инструмент, предлагащ безконтактен и неразрушителен метод за визуализация на тези иначе невидими проблеми. Чрез преобразуване на инфрачервеното излъчване в термални изображения, термокамерите предоставят детайлна картина на топлинното състояние на сградата, разкривайки зоните на енергийни загуби и дефекти. Тази технология е жизненоважна за енергийните одитори, позволявайки прецизно локализиране на топлинни аномалии и дефекти, които биха останали незабелязани при конвенционални проверки. Способността да се „види“ топлината, излъчвана от обектите, дори при пълна липса на видима светлина, променя фундаментално подхода към диагностиката на сградните проблеми. Този преход от симптоматично наблюдение към визуално, базирано на данни, решение е от съществено значение за ефективното управление на сградите. Вместо да се разчита на догадки или разрушително проучване, термографията предоставя точна, насочена информация, която оптимизира процеса на ремонт и намалява значително разходите, спестявайки хиляди левове от бъдещи скъпи интервенции.

Настоящата статия има за цел да разгледа в дълбочина как термокамерите се прилагат в енергийните одити на сгради, какви конкретни проблеми могат да открият, какви са ползите от тяхното използване и какво е важно да се търси при избора на професионален термограф.

Какво е Термокамера и Как Работи Термографията?

Термографията е напреднал, безконтактен и неразрушителен метод за обследване на сгради, който се основава на принципа, че всички обекти с температура над абсолютната нула излъчват инфрачервено лъчение. Това невидимо за човешкото око излъчване носи информация за повърхностната температура на обекта. Термографията представлява процес на определяне и представяне на разпределението на тази повърхностна температура чрез измерване на плътността на инфрачервеното излъчване от дадена повърхност. Крайният резултат от този процес е термално изображение, известно като термограма, което визуализира топлинните аномалии.

Принципът на работа на термокамерата е сходен с този на стандартна камера, но вместо видима светлина, тя фокусира инфрачервената енергия с помощта на специализирани детектори и лещи. След като инфрачервеното излъчване бъде уловено, то се преобразува във видимо изображение, което обикновено се показва в монохромна или фалшива цветова гама. В тази цветова скала, по-горещите области обикновено изглеждат по-ярки, често в жълто-оранжев оттенък, който става по-наситен при по-високи температури. Обратно, по-студените обекти се показват със син или лилав цвят. Тази цветова диференциация позволява на оператора моментално да идентифицира температурни разлики по повърхността на сградата.

Важно е да се разбере, че термокамерата не „вижда“ директно вода или въздух, а регистрира температурните разлики, които те причиняват. Например, влажните зони променят температурата си по-бавно от сухите или се охлаждат при изпарение, което на термограмата се визуализира като студени петна. По този начин, термокамерата функционира като своеобразно „рентгеново зрение“ за сградите, разширявайки човешките възможности за възприятие отвъд видимия спектър. Тази способност е от решаващо значение, тъй като много критични дефекти в сградите – като пролуки в изолацията, скрити течове или пътища за въздушни течове – се проявяват като топлинни аномалии много преди да настъпят видими структурни повреди. Ранното откриване, станало възможно благодарение на това „разширено зрение“, позволява проактивна поддръжка, предотвратявайки скъпи щети и оптимизирайки енергийните характеристики на имота. Това представлява преход към превантивно, а не реактивно управление на сградите.

Ключови Приложения на Термокамерите в Енергийните Одити на Сгради

Термокамерите са незаменим инструмент в арсенала на енергийните одитори, предоставяйки детайлна картина на топлинното поведение на сградите и позволявайки откриването на широк спектър от проблеми, които пряко влияят върху енергийната ефективност и дълготрайността на имота.

Идентифициране на Термични Мостове и Дефекти в Изолацията

Термичните мостове са зони в строителната конструкция, където топлоизолацията е нарушена, непълна или липсва, което води до значителни топлинни загуби. Тези „тихи крадци“ на енергия са основни виновници за неоправдано високите сметки за отопление през зимата и охлаждане през лятото. Термокамерата визуализира тези зони като по-студени петна по повърхността на стените, таваните и подовете през отоплителния сезон или по-топли през летния, тъй като топлината се движи по пътя на най-малкото съпротивление. Примери за подобни дефекти включват лошо поставена или липсваща топлоизолация, пукнатини в строителните материали, некачествено изпълнени връзки между елементи или конструктивни особености, които създават пряк път за топлинния поток.

Без използването на термография, тези термични мостове остават скрити, източвайки енергия и увеличавайки разходите за комунални услуги. Способността на камерата да разкрива тези основни причини за висока консумация на енергия позволява предприемането на целенасочени ремонти, които водят до измерими икономии. Това превръща абстрактното понятие за „енергийни загуби“ в конкретен, видим проблем, за който съществува ясно и ефективно решение.

Откриване на Скрита Влага и Течове (ВиК, покриви, тераси)

Влагата е един от най-коварните врагове на сградите, водеща до сериозни структурни щети и здравословни проблеми, като поява на мухъл. Термографията е изключително ефективна за локализиране на скрити течове от водопроводни и канализационни инсталации, покриви, тераси, бани и системи за подово отопление, без да е необходимо къртене или разрушаване на повърхности.

Принципът на откриване се основава на факта, че влагата променя топлопроводимостта на строителните материали и създава охлаждащ ефект при изпарение. Тези промени се визуализират като температурни аномалии (обикновено по-студени петна) на термограмата. Например, скрит теч от съседна баня може да се прояви като студено петно на стената, което с просто око би изглеждало сухо. Ранното откриване на влага и течове е критично, тъй като предотвратява сериозни усложнения като развитие на мухъл, разрушаване на мазилки, разлепване на плочки и дори наводнения. Термографията осигурява превантивна мярка, откривайки влагата преди тя да стане видимо разрушителна или да причини значителен растеж на мухъл. Това измества фокуса от отстраняване на последствията към решаване на причините, което не само спестява разходи за ремонт, но и защитава структурната цялост на сградата и здравето на обитателите.

Локализиране на Въздушни Течове и Подобряване на Херметичността (вкл. Blower Door тест)

Въздушните течове, често срещани около прозорци, врати, фуги и други отвори в сградната обвивка, допринасят за значителни енергийни загуби, които могат да достигнат до 50% от общото потребление на енергия за отопление и охлаждане. Термографията е изключително ефективен метод за определяне на зоните, през които неконтролируемо преминава въздух. Тези въздушни течове се проявяват като температурни аномалии, тъй като влизащият студен въздух през зимата или излизащият топъл въздух променят повърхностната температура на засегнатите зони.

За постигане на максимална точност и детайлност при локализирането на въздушни течове, термографското обследване често се комбинира с т.нар. Blower Door тест. Този тест създава контролирана разлика в налягането (минимум 5 Паскала) между вътрешността и външността на сградата, което усилва въздушните течове и ги прави по-лесно видими за термокамерата. Използването на Blower Door тест подобрява резултатите от термографските обследвания с над 60%, превръщайки качествения анализ (т.е. простото установяване на „по-топло“ или „по-студено“) в количествено измерим. Това съчетание на технологии активно манипулира вътрешното налягане на сградата, правейки дори най-фините или иначе невидими пътища за въздушни течове драматично очевидни за термалната камера. Този подход трансформира качественото наблюдение в прецизна, визуална и количествено измерима оценка на проблема с въздухонепропускливостта. Това подчертава, че модерните енергийни одити не се ограничават до един напреднал инструмент, а стратегически комбинират множество технологии за постигане на по-дълбоко и точно разбиране на енергийните характеристики на сградата.

Оценка на ОВК (Отопление, Вентилация, Климатизация) Системи

Отоплителните, вентилационните и климатичните (ОВК) системи са „сърцето“ на всяка сграда, отговарящи пряко за вътрешния климат и комфорта на обитателите. Термографията е ценен инструмент за проверка на ефективността и диагностика на проблеми в тези системи, включително вентилационни канали, климатични инсталации и подово отопление. Тя може да идентифицира неправилно разпределение на топлина или студ, запушвания във въздуховодите, течове в тръбите на подовото отопление и други неизправности, които водят до загуба на енергия и намален комфорт.

Например, при подово отопление, термокамерата е незаменима за локализиране на скрити тръби и откриване на течове без разрушаване на подовата настилка. При електрическо подово отопление, тя помага за трасиране на кабелите, което е полезно при бъдещи ремонти, но не може да открие прекъсвания в проводника. Неефективността или дефектите в ОВК системите пряко влияят върху потреблението на енергия и комфорта. Термографията идентифицира тези неефективности (напр. неравномерно разпределение на температурата, запушвания, течове), които са преки причини за загуба на енергия и дискомфорт. Чрез оптимизиране на работата на ОВК системите посредством термографска диагностика, сградите могат да постигнат значителни енергийни спестявания и да осигурят по-здравословна и комфортна вътрешна среда. Това разширява обхвата на термографските ползи от сградната обвивка до вътрешните системи, които управляват ежедневието.

Диагностика на Електрически Инсталации и Предотвратяване на Аварии

Електрическите системи в сградите са потенциални „скрити горещи точки“, които могат да доведат до сериозни аварии и пожари, ако не бъдат редовно инспектирани. Термокамерите се използват за превантивна диагностика на електрически табла, компоненти и мрежи, като откриват прегряване – сигурен признак за потенциални проблеми като претоварени вериги, лоши или разхлабени връзки, или повредени компоненти.

Прегряването в електрическите компоненти е пряк предшественик на повреди в оборудването, загуба на енергия и, най-критично, риск от пожар. Топлината сама по себе си е форма на разхитена енергия. Тази диагностика помага за предотвратяване на пожари, аварии, имуществени щети и неочаквани прекъсвания на електрозахранването, като същевременно осигурява спазването на регулациите за безопасност. За търговски обекти, редовните проверки (поне веднъж годишно) са задължителни съгласно Наредбата за безопасност при експлоатация на обектите. Термографията предоставя неинвазивен начин за идентифициране на тези рискове, преди те да ескалират до опасни или скъпи повреди. Това измества фокуса от реактивни ремонти към проактивна безопасност и поддръжка, намалявайки времето за престой, удължавайки живота на оборудването и предотвратявайки катастрофални събития.

Проблеми с Подово Отопление

Както вече беше споменато, системите за подово отопление, независимо дали са водни или електрически, имат елементи, вградени в подовата конструкция, което прави локализирането на проблеми изключително трудно без термографско обследване. Термокамерата е незаменима за откриване на течове във водни подови отоплителни системи, тъй като тръбите са скрити в пода. Тя може да визуализира температурните аномалии, причинени от изтичаща топла вода, позволявайки точното локализиране на повредата без необходимост от разрушаване на големи участъци от пода.

При електрически системи, термокамерата може да трасира пътя на нагревателните кабели, което е полезно при бъдещи ремонти или монтаж на нови елементи, за да се избегне повреда на системата. Въпреки това, тя не може да открие прекъсване на проводник, тъй като в този случай няма топлинно излъчване. Теч във водна система или неефективност в електрическа система води до загуба на енергия и потенциални щети по сградната конструкция. Скритият характер на проблема утежнява разходите и трудността на ремонта, ако не бъде открит навреме. Термографията осигурява единственото неразрушително средство за диагностициране на тези скрити проблеми, спестявайки на собствениците обширни и скъпи „слепи“ разрушения в търсене на проблема, и осигурявайки целенасочени ремонти, които запазват целостта на подовата настилка.

Какво трябва да знаем за влажността на въздуха

Видове изолационни материали на българския пазар: Eнергийна ефективност и комфорт

Предимства на Термографските Обследвания: Защо да Изберем Този Метод?

Изборът на термографски обследвания за енергийни одити и диагностика на сгради предлага множество предимства, които ги правят предпочитан метод пред традиционните, често инвазивни подходи. Тези предимства допринасят за цялостна стойност – от значителни спестявания до повишено спокойствие за собствениците.

Неразрушителен и Безконтактен Подход

Едно от най-значимите предимства на термографията е нейният напълно неинвазивен и безконтактен характер. За разлика от методите, които изискват къртене, пробиване или разрушаване на части от сградата (стени, подове, тавани) за откриване на скрити проблеми, термокамерата просто улавя инфрачервеното излъчване от повърхността. Това спестява значително време, средства и избягва ненужни щети и разходи за възстановяване на засегнатите зони. Неразрушителният характер на метода е методологично предимство, което води до икономически ползи и удобство за собственика.

Висока Точност и Прецизност

Термографските камери предлагат изключително висока точност при измерване на температурни разлики. Дори малки отклонения от 0.2°C могат да бъдат ключови за ранното откриване на скрити проблеми. Те предоставят детайлни изображения, които помагат за точното локализиране на проблема, дори когато видимата влага се е разпространила и е далеч от действителния източник на теча. Тази прецизност е от съществено значение за ефективното отстраняване на дефектите, тъй като позволява целенасочени интервенции.

Икономия на Време и Средства

Бързото и ефективно откриване на проблеми чрез термография спестява значително време и ресурси, като намалява необходимостта от непланирани ремонти и предотвратява скъпи аварии. Чрез идентифициране и отстраняване на топлинни загуби и течове, методът позволява оптимизиране на разходите за енергия, което води до осезаемо намаляване на месечните сметки за отопление и охлаждане. Освен това, термографското обследване е изключително полезно при покупка на имот, тъй като разкрива скрити дефекти, които могат да бъдат използвани като аргумент за договаряне на по-ниска цена.

Повишаване на Комфорта и Стойността на Имота

Чрез подобряване на енергийната ефективност и отстраняване на проблеми с влага и мухъл, термографията допринася за създаването на по-здравословна и комфортна среда на обитаване. Елиминирането на течения, влага и температурни аномалии подобрява значително качеството на живот в сградата. В допълнение, инвестицията в енергийна ефективност и отстраняване на дефекти повишава дълготрайността на недвижимите активи и удължава времето между два ремонта, което пряко се отразява на пазарната стойност на имота.

Таблицата по-долу обобщава основните предимства на термографията в енергийните одити:

Таблица 3: Основни Предимства на Термографията в Енергийните Одити

Методология и Условия за Провеждане на Термографско Обследване

За да се гарантира максимална ефективност и точност на термографското обследване, е от съществено значение да се спазват определени методологически принципи и да се осигурят подходящи условия. Професионализмът на термографа и качеството на оборудването са ключови фактори за получаване на надеждни резултати.

Необходими Условия за Обследване

Климатичните условия играят критична роля, особено при външни обследвания и търсене на топлинни загуби. За най-точни резултати, необходима е температурна разлика от поне 10-15°C (или дори 14°C/20°F за по-стари стандарти) между вътрешната и външната среда на сградата. Поради това, енергийноефективните обследвания с термокамера се провеждат предимно през отоплителния сезон (от декември до март), когато температурите клонят към 0°C. Желателно е обследването да се извършва вечер или рано сутрин, 3 часа след залез слънце или 3 часа преди изгрев, при сухо и безветрено време, без валежи или мъгла, за да се избегнат слънчеви отражения и вятър, които могат да създадат фалшиви сигнали. За вътрешни обследвания или откриване на течове от ВиК инсталации, тези строги климатични условия не са задължителни.

Преди обследването е важно да се подготви сградата. Това може да включва изключване на отоплението или климатизацията за определен период, за да се улесни откриването на топлинни загуби, както и преместване на мебели от външни стени и премахване на завеси. При откриване на течове, особено след дъжд или топене на сняг, е критично обследването да се извърши веднага след като повърхностната влага е изсъхнала, за да се постигне почти 100% успеваемост. Забавянето намалява резултатите, тъй като следите от влага изчезват.

Стандарти и Регулации

В България, както и в Европейския съюз, термографските обследвания се регулират от стандарти, които гарантират качеството и надеждността на резултатите. Стандарт БДС EN 13187:2000 (отменен на 14.12.2023 г.) и неговият наследник БДС EN ISO 6781-1:2023, специфицират качествени методи за откриване на топлинни разлики и неравномерности в сградните обвивки, свързани с топлина, въздухопропускливост и влага. Тези стандарти определят изискванията за оборудване, квалификация на операторите и начина на докладване на резултатите.

Наредба № Е-РД-04-2 от 16 декември 2022 г. за обследване за енергийна ефективност, сертифициране и оценка на енергийните спестявания на сгради, макар и да не споменава изрично термографията, описва процеси на измерване и събиране на данни за енергийните характеристики на сградите, в които термографията може да бъде включена като ефективен метод.

Квалификация на Термографа и Оборудване

Успешната диагностика зависи не само от наличието на термокамера, но и от професионалната квалификация на термографа и качеството на използваното оборудване. Термографът трябва да притежава международно признат сертификат за Инфрачервена Термография (напр. ISO 9712, ISO 18346), поне ниво 2, издаден от акредитирана институция. Самоуки специалисти могат да допуснат сериозни грешки при заснемането и интерпретацията на термограмите.

Използването на професионална термокамера от висок клас, като FLIR T660 или FLIR T1020, е от съществено значение. Тези камери предлагат висока чувствителност и резолюция, необходими за откриване на малки температурни разлики, които могат да сигнализират за скрити проблеми. След заснемането, термограмите се обработват със специализиран софтуер, който подчертава температурните аномалии и позволява изготвянето на подробен доклад с анализ и препоръки. Докладът трябва да бъде подписан от сертифициран експерт и да има правна стойност.

Заключение

Приложението на термокамери в енергийните одити на сгради представлява съществен напредък в сферата на строителството и енергийната ефективност. Тази технология трансформира начина, по който се диагностицират и решават проблемите със сградните дефекти и енергийните загуби. Преминаването от невидими симптоми към ясни, визуални термални изображения позволява на собствениците на имоти и енергийните одитори да вземат информирани решения, базирани на прецизни данни.

Термографията разкрива „тихите крадци“ на енергия като термични мостове и въздушни течове, които иначе биха останали незабелязани, но постоянно увеличават разходите за отопление и охлаждане. Тя действа като „скрит разрушител“ на влагата, откривайки я преди да причини сериозни структурни щети или здравословни проблеми, свързани с мухъл. Чрез прецизната диагностика на ОВК системи и електрически инсталации, термокамерите помагат за оптимизиране на комфорта, предотвратяване на аварии и повишаване на безопасността. Особено ценна е способността им да откриват скрити течове в подовото отопление, спестявайки скъпоструващи и разрушителни ремонти.

Кумулативният ефект от тези предимства е значителна възвръщаемост на инвестициите за собственика на имота. Не става въпрос само за намалени сметки, а за запазване на активите, повишен комфорт и, най-важното, спокойствие, че сградата е здрава и енергийно ефективна. За да се възползвате максимално от тези ползи, е от съществено значение да се доверите на сертифицирани специалисти, използващи висококачествено оборудване и спазващи утвърдени стандарти.

В крайна сметка, термографското обследване е инвестиция в дълготрайността, ефективността и стойността на всяка сграда. То е пътят към едно по-устойчиво и икономически изгодно бъдеще за недвижимите имоти.
